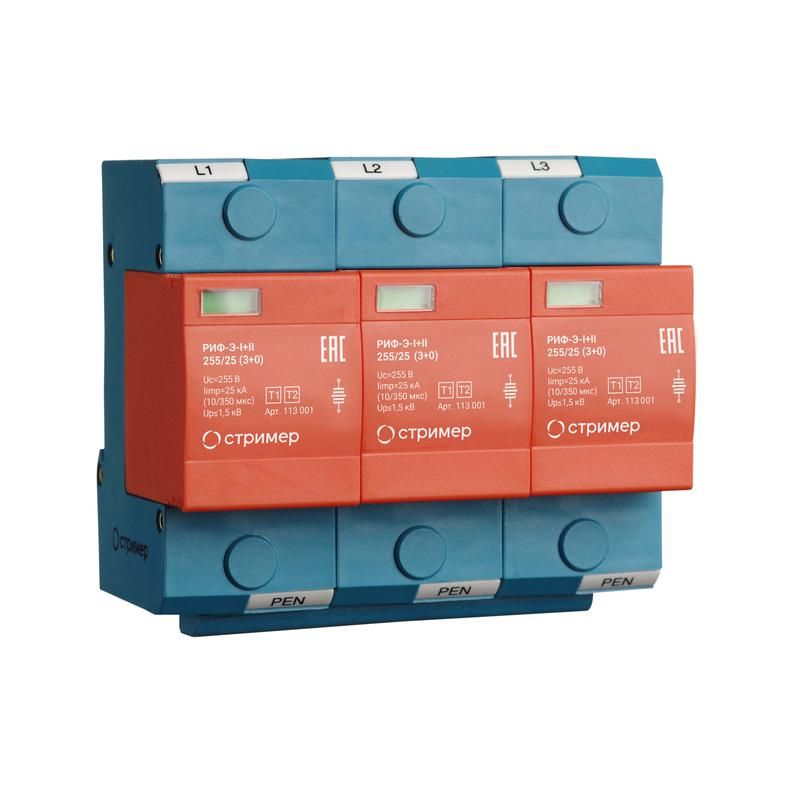

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (3+0) Стример 113001

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (3+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом, 6 модулей для DIN-рейки — это мощный комбинированный ограничитель импульсных перенапряжений класса I+II, предназначенный для защиты силовых цепей переменного тока от прямых и удалённых ударов молнии. Бренд Стример реализовал эту модель в виде шестимодульного устройства, совместимого с DIN-рейкой, что делает его удобным решением для распределительных щитов промышленных и коммерческих объектов.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (3+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом, 6 модулей для DIN-рейки защищает электрооборудование от высоковольтных импульсов, возникающих при молниенапряжениях. Подходит для установки в местах ввода электропитания — как при воздушной, так и при кабельной подводке. Особенно эффективно работает в сетях с системой заземления TN-C, где требуется защита фазных и PEN-проводников от пробоя между проводником и землёй. Применяется в промышленных щитах, на объектах связи, энергообъектах, складских комплексах и других помещениях с высоким риском попадания молнии.

Технические характеристики

• Номинальное напряжение: 255 В — рассчитано на работу в сетях 230/400 В, 50–60 Гц;
• Защитное напряжение: 1500 В — максимальное напряжение, которое пройдёт через устройство при срабатывании; безопасно для большинства бытовых и промышленных приборов;
• Импульсный ток (10/350 мкс): 25 кА — способно выдерживать прямые удары молнии;
• Номинальный импульсный ток (8/20): 50 кА — обеспечивает защиту от вторичных импульсов, распространяющихся по сети после удара;
• Количество модулей: 6 — занимает 6 стандартных модулей на DIN-рейке (17,5 мм каждый);
• Исполнение полюсов: 3 — защищает три фазы (L1, L2, L3) и PEN-проводник в одной группе (схема 3+0);
• Степень защиты: IP20 — не предназначен для уличной установки, только внутри щита;
• Диапазон рабочих температур: от -40 °C до +80 °C — работает в суровых условиях, включая холодные склады и жаркие цеха;
• Максимальное сечение провода: 35 мм² — позволяет подключить толстые медные или алюминиевые жилы;
• Гарантийный срок: 24 месяца — подтверждает надёжность компонентов;
• Визуальный индикатор состояния — показывает работоспособность модуля: зелёный — норма, красный — замена необходима.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 255/25 (3+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом, 6 модулей для DIN-рейки монтируется на стандартную DIN-рейку шириной 35 мм. Каждый полюс имеет клеммы для подключения фазы и PEN. Обязательно соблюдайте полярность: вход — от источника питания, выход — к защищаемому оборудованию. Минимальная длина проводов до и после УЗИП должна быть менее 0,5 м — длинные провода снижают эффективность защиты. Рекомендуемый номинал предохранителя перед УЗИП — 200 А gL/gG. Установка возможна только в закрытом щите с доступом для обслуживания. Нельзя использовать в сетях IT или TT без согласования с проектом.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведено в соответствии с классом I+II, что означает одновременную защиту от прямого удара молнии (класс I) и последующего скачка напряжения (класс II). Сертифицировано для работы в системах заземления TN-C. Индикация состояния соответствует рекомендациям по визуальному контролю исправности УЗИП.

Преимущества

• Комбинация классов I+II в одном корпусе — экономит место и исключает необходимость двухступенчатой схемы;
• Сменяемые рабочие модули — позволяют заменить только повреждённый элемент, не меняя всё устройство;
• Высокий уровень защиты (50 кА @ 8/20 мкс) — подходит для объектов с повышенной грозовой активностью;
• Широкий температурный диапазон — надёжно функционирует даже в неотапливаемых помещениях;
• Чёткий визуальный индикатор — позволяет оперативно определить отказ без тестирования мультиметром.

Ограничения применения

• Не применяется в сетях с системой заземления IT или TT — требует наличия PEN-проводника;
• IP20 — нельзя устанавливать вне щита, на улице или во влажных средах;
• Не предназначен для защиты слаботочных цепей (связь, управление, сигнализация) — нужен отдельный УЗИП класса III;
• Требуется обязательная установка предохранителя 200 А gL/gG — без него возможен перегрев и пожар при длительном перегрузе;
• Не работает при отсутствии качественного контура заземления — эффект защиты сводится к нулю.

Примеры использования

• Главный ввод в промышленный цех с воздушной ЛЭП — первая ступень защиты от молнии;
• Щитовая на складском комплексе с кабельным питанием — предотвращает повреждение автоматики и насосов;
• Объекты связи, радиостанции, серверные — защищают оборудование от импульсов, вызванных молнией в соседнем столбе;
• Жилые дома с автономным вводом — используется в качестве основного УЗИП, если есть внешняя антенна или мачта.

Практические советы

• Перед установкой проверьте состояние заземления — сопротивление должно быть ≤10 Ом;
• Подключайте провода плотно — плохой контакт увеличивает переходное сопротивление и снижает эффективность;
• Проверяйте индикатор каждые 6 месяцев — при красном цвете немедленно замените модуль;
• Не используйте старые провода с оксидированной поверхностью — они не обеспечивают надёжный контакт при 35 мм²;
• При проектировании системы молниезащиты — размещайте УЗИП РИФ-Э-I+II 255/25 (3+0) Стример 230AC 1.5кВ 50кА с визуальным сигналом, 6 модулей для DIN-рейки ближе всего к точке ввода, чтобы минимизировать длину пути импульса.
