Устройство защиты от импульсных перенапряжений РИФ-Э-I 255/20 (N-PE) Стример 111006

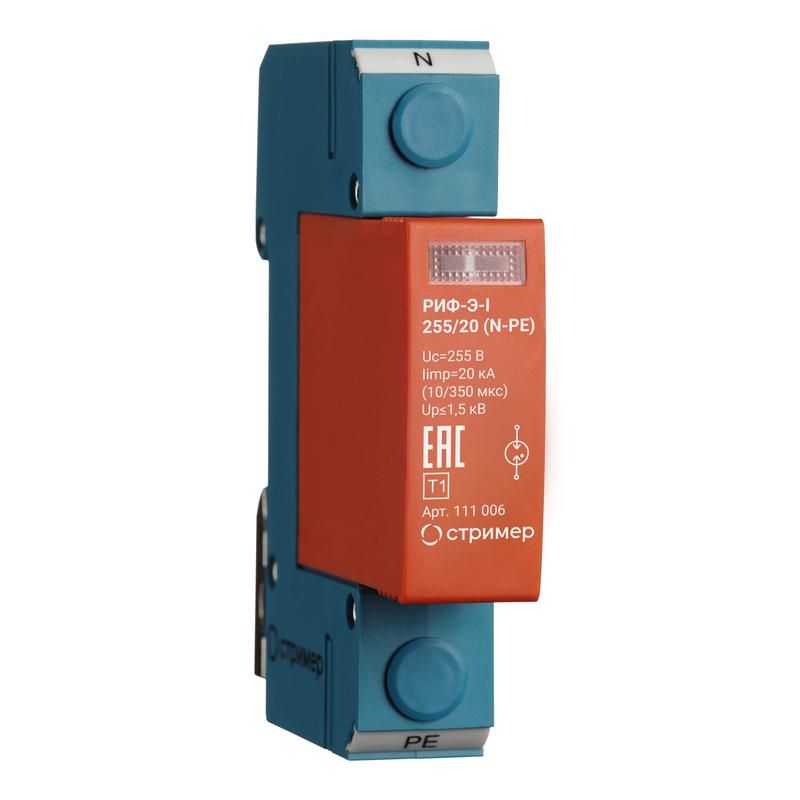

Устройство защиты от импульсных перенапряжений СТРИМЕР - это однополюсный УЗИП класса I, предназначенный для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сетях 230 В. Бренд Стример предлагает этот модуль в формате DIN-рейки с визуальной индикацией состояния; артикул 111006 подходит для установки в распределительных щитах с системами заземления TN-S и TT.

Назначение и область применения

Устройство защиты от импульсных перенапряжений СТРИМЕР защищает электрические цепи от кратковременных скачков напряжения, вызванных прямыми или непрямыми ударами молнии, а также коммутационными процессами в энергосистеме. Подходит для установки в местах, где требуется первичная защита - в пределах зон 0A(B)–1 по ГОСТ Р МЭК 62305-1. Особенно эффективен при защите нулевого проводника N/PE в однофазных сетях 230 В, 50–60 Гц. Применяется в жилых домах, административных зданиях, промышленных объектах с мощным оборудованием.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Защитное напряжение: 1,5 кВ - максимальное напряжение, которое пройдет через устройство при срабатывании
• Номинальный импульсный ток (8/20 мкс): 40 кА - способность выдерживать типичные импульсы от непрямых ударов молнии
• Импульсный ток (10/350 мкс): 20 кА - способность выдерживать энергию прямого удара молнии, что характерно для устройств класса I
• Количество модулей DIN: 1 - занимает одну стандартную рейку шириной 17,5 мм
• Количество силовых полюсов: 1 - защищает только один провод (N/PE)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Максимальное сечение провода: 35 мм2 - позволяет подключить толстые медные или алюминиевые жилы
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых условиях, включая холодные регионы и нагреваемые помещения
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений СТРИМЕР устанавливается на стандартную DIN-рейку 35 мм. Крепление осуществляется фиксацией защелками - никаких инструментов не требуется. Подключение выполняется кабелями сечением до 35 мм2. Обязательно соблюдайте полярность: входной контакт соединяется с нулевым проводником N/PE, выход - с шиной PE или N. Установка возможна только в щитах с системами заземления TN-S или TT. Нельзя использовать в IT-системах или для защиты фазных проводников. Аппарат совместим с любыми сериями щитов, поддерживающими DIN-рейку.

Безопасность и стандарты

УЗИП СТРИМЕР соответствует требованиям ГОСТ IEC 61643-11-2013 и ГОСТ Р МЭК 62305-1. Относится к классу I - обеспечивает защиту от прямых ударов молнии. Конструкция содержит газонаполненный разрядник, который безопасно замыкает импульс на землю, после чего автоматически восстанавливает изоляцию. Индикатор состояния (визуальный сигнал) показывает работоспособность устройства: зелёный цвет - исправно, красный - требуется замена. Соответствие стандартам гарантирует надёжность и соответствие нормам ПУЭ.

Преимущества

• Высокая помехоустойчивость благодаря классу I - выдерживает самые опасные импульсы
• Сменный модуль - можно заменить без демонтажа всего щита
• Визуальная индикация - сразу видно состояние защиты, не нужен тестер
• Широкий температурный диапазон - подходит для установки вне помещений, в неотапливаемых щитах
• Поддержка больших сечений проводов - удобно для промышленных и крупных бытовых объектов

Ограничения применения

• Не предназначен для защиты фазных проводников - только для N/PE
• IP20 - нельзя устанавливать на улице или во влажных средах без корпуса
• Не работает в системах заземления IT - требует наличия PEN/N-проводника
• Не является заменой дифференциальному автомату или УЗО - дополняет их, но не защищает от токов утечки
• После многократных срабатываний может терять эффективность - рекомендуется проверять индикатор каждые 6 месяцев

Примеры использования

• Главный ввод в квартиру - защита от импульса, попавшего по ЛЭП
• Щит на этаже офисного здания - защита серверов и слаботочных систем
• Производственный участок с частотными преобразователями - снижение риска повреждения ЧПУ-станков
• Частный дом с антенной или молниеотводом - первый уровень защиты перед внутренними УЗИП класса II

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения
• При использовании в щитах с несколькими уровнями защиты - устанавливайте СТРИМЕР на входе, затем - УЗИП класса II ближе к оборудованию
• Обращайте внимание на посадочный диаметр контактов - он рассчитан на провода до 35 мм2; более тонкие жилы лучше зажимать через клеммники
• Если индикатор стал красным - замените модуль немедленно, даже если оборудование работает
• Для долговечности используйте только оригинальные комплектующие - совместимость с другими брендами не гарантирована
• Артикул 111006 и модель РИФ-Э-I 255/20 (N-PE) - это одна и та же единица; различия в названии связаны с каталогами производителя
