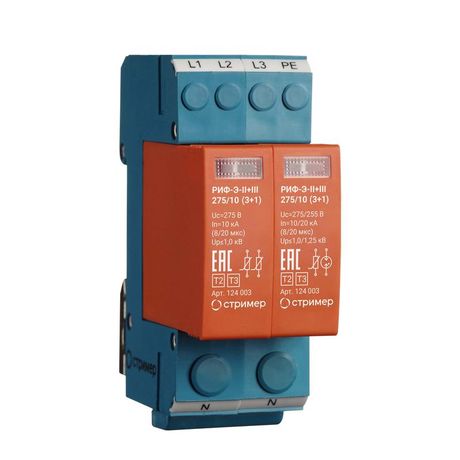

Устройство защиты от импульсных перенапряжений РИФ-Э-II+III 275/10 (3+1) Стример 124003

Устройство защиты от импульсных перенапряжений СТРИМЕР, 2 модуля, 230AC, 10кА, с визуальным сигналом, УЗИП - это двухмодульное устройство класса II+III, предназначенное для защиты электрооборудования от импульсных скачков напряжения в сетях переменного тока 230 В. Бренд Стример предлагает эту модель как надежное решение для установки в щитах с DIN-рейкой, особенно там, где важна быстрая диагностика состояния защиты. Артикулы 124003 и риф-э-ii+iii 275/10 (3+1) указывают на конкретную версию из серии РИФ-Э.

Назначение и область применения

Устройство защиты от импульсных перенапряжений СТРИМЕР, 2 модуля, 230AC, 10кА, с визуальным сигналом, УЗИП предназначено для защиты силовых цепей переменного тока частотой 50–60 Гц с напряжением до 275 В. Оно работает как комбинированный защитный элемент класса II+III: обеспечивает высокую устойчивость к мощным импульсам (класс II) и одновременно снижает уровень остаточного напряжения до безопасного значения (класс III).

Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, особенно в местах, близких к защищаемому оборудованию - например, рядом с ЧПУ, насосами, PLC, серверами, освещением. Работает в системах заземления TN-S и TT. Рекомендовано использовать в рамках второй-третьей зоны молниезащиты согласно ГОСТ Р МЭК 62305-1.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный разрядный ток: 20 кА (по стандарту 8/20 мкс)
• Защитное напряжение (ограничение): ≤1000 В
• Количество модулей DIN: 2 (занимает 36 мм ширины)
• Количество полюсов: 2 (защита L/N и N/PE)
• Степень защиты: IP20 (только внутри щита, не для открытой установки)
• Диапазон рабочих температур: от –40 C до +80 C
• Максимальное сечение подключаемого провода: 25 мм2
• Сигнализация: оптический индикатор (красный цвет - отказ, зеленый - исправно)
• Гарантия: 2 года
• Рекомендуемый предохранитель: 63 А, тип gL/gG

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений СТРИМЕР, 2 модуля, 230AC, 10кА, с визуальным сигналом, УЗИП монтируется на стандартную DIN-рейку шириной 35 мм. Конструкция состоит из двух сменных модулей и общей базы - при выходе одного модуля из строя замена происходит без демонтажа всей системы.

Подключение выполняется к фазному (L) и нулевому (N) проводникам, а также между N и PE (для защиты от перенапряжений “провод–провод”). Клеммы рассчитаны на провода сечением до 25 мм2. Для правильной работы требуется надежное соединение с заземляющей шиной. Обязательно соблюдать минимальную длину подводящих проводов - не более 0,5 м от УЗИП до защищаемого устройства.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Применяется в системах заземления TN-S и TT, что гарантирует эффективное отведение импульсных токов. Компоненты (варистор и газонаполненный разрядник) обеспечивают двойную защиту: первый реагирует на быстрый фронт импульса, второй - на длительную энергию. Наличие визуального сигнала позволяет оперативно выявить отказ без тестирования мультиметром.

Преимущества

• Комбинированный класс II+III - сочетание высокой энергоемкости и низкого уровня ограничения напряжения
• Сменные модули - возможность быстрой замены без перебора проводов
• Ярко выраженная визуальная индикация - сразу видно состояние защиты
• Широкий температурный диапазон - работоспособность даже в холодных помещениях или на улице внутри термокожуха
• Совместимость с предохранителем 63 А - легко интегрируется в существующие проекты

Ограничения применения

• Не применяется в сетях постоянного тока
• Не предназначен для установки вне закрытых щитов - степень защиты IP20 исключает воздействие воды и пыли
• Не заменяет основную защиту (например, УЗО или автомат); используется как вторичная защита после входного УЗИП класса I
• Не рекомендуется для защиты слаботочных цепей (связь, Ethernet, CCTV) - требуются специализированные устройства
• При превышении допустимого тока (более 20 кА) возможен выход из строя без восстановления

Примеры использования

• Щитовая на этаже многоквартирного дома - защита розеток, освещения, домашней автоматики
• Производственный участок с ЧПУ и промышленными контроллерами
• Трансформаторная подстанция - последняя ступень защиты перед потребителями
• Объекты с высоким риском попадания молнии: антенны, датчики, серверные комнаты

Практические советы

• Перед установкой проверьте соответствие системы заземления - TN-S или TT. Без качественного PE-провода УЗИП не будет работать эффективно.
• Провода к УЗИП должны быть короткими и прямыми - длинные подводки увеличивают индуктивное сопротивление и снижают защиту.
• При первом появлении красного индикатора - немедленно замените модуль. Даже если оборудование работает, защита уже потеряна.
• Выбирайте предохранитель gL/gG 63 А - другие типы могут не успеть сработать при крупном импульсе.
• Если в щите установлено несколько УЗИП - располагайте этот экземпляр ближе всего к защищаемому оборудованию, но не дальше чем в 5 метрах.
