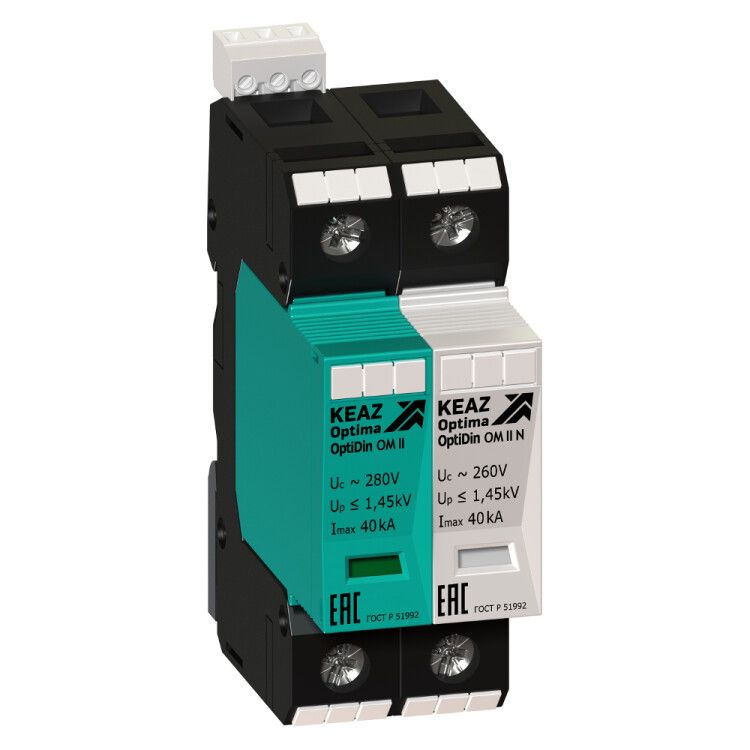

Ограничитель импульсных перенапряжений OptiDin OM-II-1+N-280/40 40кА КЭАЗ (Курский электроаппаратный завод) 114310

Ограничитель импульсных перенапряжений (УЗИП) 1П+N 40кА класс II + III OptiDin OM-II-1+N-280/40 от КэАЗ предназначен для защиты электронного оборудования от высоковольтных скачков напряжения, вызванных грозой или коммутационными процессами. Устройство устанавливается на DIN-рейку в распределительном щите и обеспечивает двухступенчатую защиту - совмещает функции класса II и III. Артикул 114310 соответствует серийному решению OptiDin OM, ориентированному на надежную работу в условиях жесткой эксплуатации.

Назначение и область применения

УЗИП 1П+N 40кА класс II + III OptiDin OM-II-1+N-280/40 защищает бытовые и промышленные устройства от импульсных перенапряжений, возникающих при ударе молнии, авариях на ЛЭП или работе мощных нагрузок. Подходит для установки в главных распределительных щитах (ГРЩ) и вторичных щитках объектов с системами заземления TN-S и TT. Применяется в жилых домах, офисах, производственных цехах, на АЗС, в энергообъектах и других местах, где важна целостность чувствительной аппаратуры.

Технические характеристики

• Количество полюсов: 1+ N - защита фазы и нулевого провода одновременно, исключает риск потери нуля при пробое;
• Максимальный разрядный ток: 40 кА - выдерживает самые сильные импульсы, характерные для прямых попаданий молний;
• Защитное напряжение: 1450 В - максимальное напряжение, которое будет передано дальше в сеть после срабатывания; ниже этого порога оборудование остаётся безопасным;
• Номинальное напряжение: 230 В переменного тока - предназначено для однофазных сетей 220–240 В;
• Отключающая способность: 25 кА - устройство автоматически отключится при длительном КЗ, предотвращая возгорание;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметично;
• Максимальное сечение проводника: 25 мм2 - позволяет использовать медные провода до 25 кв.мм без адаптеров;
• Способ монтажа: на DIN-рейку шириной 35 мм - стандартная система сборки в щитах;
• Количество модулей: 2 - занимает два ширины стандартного модуля, легко помещается в большинстве щитов;
• Климатическое исполнение: УХЛ4 - работает при температуре от –40C до +70C, подходит для холодных регионов и теплых производств;
• Род тока: только переменный (AC);
• Номинальное напряжение постоянного тока: 0 В - нельзя применять в DC-сетях;
• Нормативный документ: ГОСТ Р 51992-2011 - соответствие требованиям российских норм безопасности.

Совместимость и монтаж

УЗИП OptiDin OM-II-1+N-280/40 совместим со всеми стандартными щитами, оснащёнными DIN-рейкой. Монтаж выполняется путём защёлкивания на рейку. Для подключения используются клеммы, рассчитанные на провода сечением до 25 мм2. Обязательно соблюдать порядок подключения: вход - от сети, выход - к нагрузкам. Нужно предусмотреть отдельные автоматы защиты на входе и выходе, чтобы избежать повреждения при длительных перегрузках. Устройство можно устанавливать последовательно с другими УЗИП класса I или II - рекомендуется координированный подход по уровням защиты.

Безопасность и стандарты

УЗИП соответствует ГОСТ Р 51992-2011 и прошёл обязательные испытания на импульсную прочность, термическую стойкость и механическую надёжность. Отключение при сверхтоке происходит через внутреннюю защиту, что снижает риск возгорания. Индикация состояния защиты позволяет своевременно заменить устройство при отказе. Не содержит опасных веществ согласно RoHS. Сертифицирован для работы в РФ и странах ЕАЭС.

Преимущества

• Индикатор состояния защиты: цветовая сигнализация показывает работоспособность - красный = требуется замена, зелёный = всё в порядке;
• Объединённый класс II + III: одна единица вместо двух - экономия места и стоимости;
• Высокая отключающая способность (25 кА): гарантирует безопасность даже при серьёзных авариях в сети;
• Широкий диапазон температур (-40…+70 C): надёжная работа в суровых климатических условиях;
• Поддержка систем TN-S и TT: универсальное решение для различных вариантов заземления;
• Производитель КэАЗ: проверенная технология, известная долговечностью компонентов в реальных условиях эксплуатации.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 230 В;
• Не является самостоятельной защитой от перегрузок и коротких замыканий - требует внешнего автомата;
• IP20 не допускает установку вне закрытых щитов - запрещено использование во влажных помещениях без корпуса;
• Не следует устанавливать без предварительного УЗИП класса I при наличии внешней молниезащиты - возможна перегрузка;
• Не рекомендуется для питания оборудования с частотой выше 50/60 Гц без согласования с производителем.

Примеры использования

• Главный распределительный щит многоквартирного дома - защита всей электросети от грозовых импульсов;
• Щит управления насосной станции - сохраняет контроллеры и датчики от выбросов;
• Цех с ЧПУ оборудованием - предотвращает сбои в программном управлении;
• Автомобильная заправочная станция - защита плат управления, камер, платежных терминалов;
• Частный дом с видеонаблюдением и - обеспечение бесперебойной работы дорогостоящей электроники.

Практические советы

• Выбирая УЗИП, всегда проверяйте посадочные размеры - модель имеет 2 модуля, убедитесь, что есть место в вашем щите;
• При использовании в старых щитах с маленькими модульными ячейками - заранее планируйте замену или переоборудование;
• Проверяйте состояние индикатора хотя бы раз в год - если он стал красным, немедленно замените устройство;
• Провода подключаются плотно - слабый контакт увеличивает нагрев и снижает эффективность защиты;
• Для комплексной защиты используйте этот УЗИП в паре с классом I (например, на крыше или вводе) - так достигается оптимальная ступенчатая защита;
• Не игнорируйте рекомендацию “Рекомендованный проектный ассортимент” - продукт создан для профессионального проектирования, а не случайной замены.
