Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 275/12,5 (4+0) (114 004) - 114004 Стример

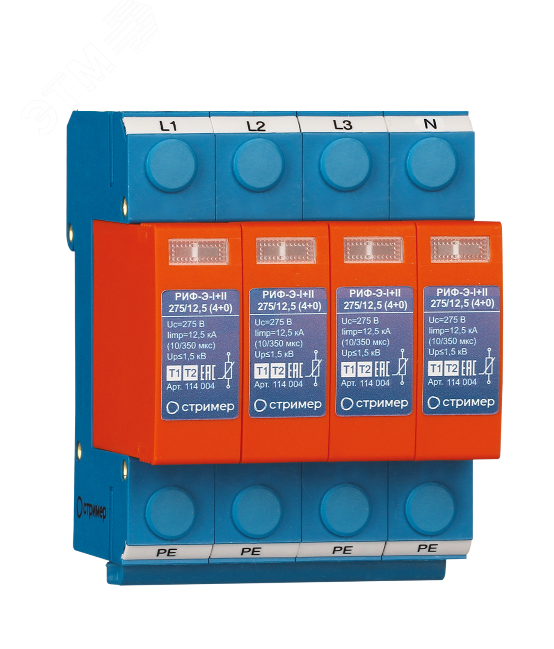

Устройство защиты от импульсных перенапряжений 275/12.5 (4+0) 230AC 1.5кВ 40кА с визуальным сигналом от бренда Стример (артикул 114004) - это четырёхполюсный ограничитель импульсных перенапряжений класса I+II, предназначен для защиты силового оборудования в сетях переменного тока от молниевых и коммутационных скачков напряжения. Установлено на DIN-рейку, имеет визуальный индикатор состояния и рассчитан на работу в жестких условиях.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 275/12.5 (4+0) 230AC 1.5кВ 40кА с визуальным сигналом защищает электрооборудование от высоковольтных импульсов, возникающих при прямых или удалённых ударах молнии, а также при коммутациях в энергосистеме. Подходит для установки в распределительных щитах объектов с воздушным или кабельным вводом питания. Работает в сетях с напряжением до 275 В переменного тока частотой 50–60 Гц, защищая провода L/PE и N/PE - то есть фазы и ноль относительно земли. Особенно эффективно в системах заземления TN-S.

Технические характеристики

• Номинальное напряжение: 275 В - максимальное постоянное рабочее напряжение сети, при котором устройство сохраняет работоспособность.
• Количество полюсов: 4 - защищает три фазы и ноль одновременно, с отдельной защитой каждого проводника относительно PE.
• Импульсный ток (10/350 мкс): 12,5 кА - способность выдерживать прямые молниевые разряды (класс I).
• Номинальный импульсный ток (8/20 мкс): 40 кА - уровень защиты от вторичных импульсов (класс II).
• Защитное напряжение: 1500 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания.
• Способ монтажа: DIN-рейка 35 мм - устанавливается стандартно в шкафах и распределительных устройствах.
• Количество модулей DIN: 4 - занимает четыре стандартных модуля шириной 17,5 мм каждый.
• Степень защиты: IP20 - защищена от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Диапазон рабочих температур: от -40 C до +80 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Максимальное сечение проводника: 35 мм2 - позволяет подключить мощные медные или алюминиевые кабели.
• Гарантийный срок: 24 месяца - официальная гарантия от производителя.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений 275/12.5 (4+0) 230AC 1.5кВ 40кА с визуальным сигналом совместимо со всеми типами DIN-реек 35 мм. Каждый из четырёх полюсов подключается отдельно: два входа (L1, L2, L3, N) и два выхода (L1, L2, L3, N), а также общий контакт PE. Все соединения выполняются болтовым зажимом. Обязательно соблюдайте полярность: ноль (N) и земля (PE) должны быть правильно подведены. Для надёжной работы рекомендуется использовать автоматический предохранитель gL/gG номиналом 125–200 А перед УЗИП. Модули заменяемые - при сработке достаточно заменить один варисторный блок, не трогая всю конструкцию.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведено в соответствии с нормами для защиты в зонах 0A(B)-1 молниезащиты. Соответствует классу I+II - сочетает функции первичной защиты (от прямого удара молнии) и вторичной (ограничение остаточных перенапряжений). Наличие визуального индикатора позволяет оперативно определить состояние защиты: зелёный - исправно, красный - требуется замена.

Преимущества

• Комбинированный класс I+II - одна единица заменяет два устройства, экономит место в щите.
• Сменные модули - не нужно менять весь блок при отказе, снижаются затраты на обслуживание.
• Высокий импульсный ток 40 кА - обеспечивает долгую службу даже в районах с частыми грозами.
• Широкий температурный диапазон - можно применять в неотапливаемых помещениях, на производстве, в уличных щитах.
• Визуальный индикатор - исключает необходимость тестирования мультиметром, повышает безопасность обслуживания.

Ограничения применения

• Не применяется в сетях с системой TT или IT - требует наличия отдельного провода PE (только TN-S).
• IP20 - нельзя устанавливать вне закрытого корпуса, в сырых или запылённых местах без дополнительной защиты.
• Не предназначен для защиты слаботочных цепей (связь, сигнализация) - только для силовой части до 275 В.
• Не заменяет УЗО или автоматические выключатели - является дополнительным элементом защиты, а не основным.

Примеры использования

• Главный ввод в административное здание - защита всего внутреннего электрооборудования от внешних перенапряжений.
• Производственные линии с ЧПУ-станками - предотвращение выхода из строя дорогостоящей электроники.
• Щитовая на автозаправочной станции - защита насосов, камер наблюдения, плат управления от грозовых импульсов.
• Жилые дома с воздушными ЛЭП - снижение риска пробоя изоляции в бытовых приборах при ударе молнии в столб.

Практические советы

• Перед установкой проверьте соответствие системы заземления - обязательно наличие отдельного провода PE (TN-S).
• Подключайте провода сечением до 35 мм2 плотно, без люфта - плохой контакт вызывает нагрев и преждевременный выход из строя.
• Обязательно используйте предохранитель 125–200 А gL/gG перед УЗИП - он защищает сам прибор от сверхтоков при его отказе.
• Проверяйте цвет индикатора каждые 6 месяцев - при появлении красного цвета немедленно замените модуль.
• Не устанавливайте рядом с источниками тепла (например, рядом с автоматическими выключателями большой мощности) - это сокращает срок службы варисторов.
