Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 275/12,5 с (3+1) (114 103) - 114103 Стример

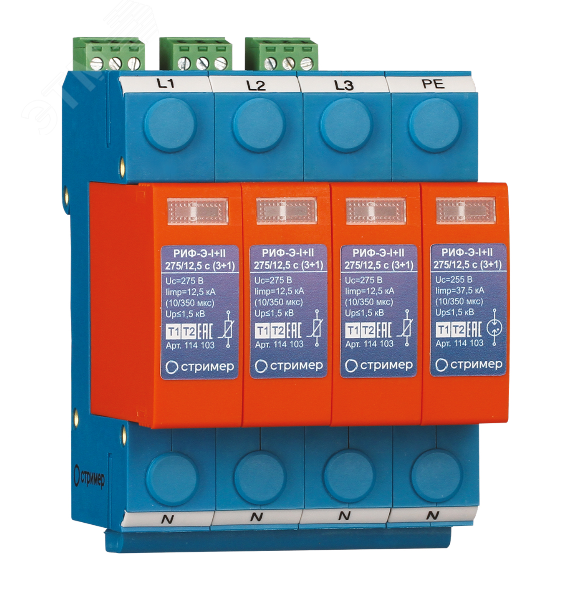

Устройство защиты от импульсных перенапряжений 275/12.5 (3+1) модуля на DIN-рейку 230В 1.5кВ 40кА с визуальным сигналом от бренда Стример (артикул 114103) - четырёхполюсный комбинированный ограничитель импульсных перенапряжений класса I+II, предназначен для защиты электрооборудования в распределительных щитах от молниенаправленных и переключательных скачков напряжения в сетях 230/400 В.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 275/12.5 (3+1) модуля на DIN-рейку 230В 1.5кВ 40кА с визуальным сигналом защищает оборудование в низковольтных цепях переменного тока 50–60 Гц с напряжением до 275 В между фазой и нулём (L/N), а также между нулём и защитным заземлением (N/PE). Подходит для установки в местах ввода питания - в главных распределительных щитах, где возможны прямые или удалённые удары молнии, а также при использовании кабельных линий. Работает в системах заземления TN-S и TT.

Технические характеристики

• Номинальное напряжение: 275 В - максимальное рабочее напряжение сети, при котором устройство сохраняет устойчивость;
• Защитное напряжение: 1500 В - уровень напряжения, который не превышается на защищаемом оборудовании после срабатывания;
• Номинальный импульсный ток (8/20 мкс): 40 кА - способность выдерживать типичные импульсы от косвенных ударов молнии;
• Импульсный ток (10/350 мкс): 12.5 кА (по фазе) / 37.5 кА (по нулю) - позволяет работать как устройство класса I, принимая на себя часть энергии прямого удара молнии;
• Количество полюсов: 4 - три варистора для L-N-PE и один разрядник для совмещённой защиты;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля шириной 17,5 мм каждый;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли;
• Диапазон температур: от -40C до +80C - работает в условиях сурового климата и внутри нагреваемых шкафах;
• Сигнализация: оптическая - красный индикатор показывает отказ рабочего элемента;
• Максимальное сечение провода: 35 мм2 - подключаются медные жилы до этого размера;
• Гарантия: 24 месяца.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений 275/12.5 (3+1) модуля на DIN-рейку 230В 1.5кВ 40кА с визуальным сигналом монтируется на стандартную DIN-рейку 35 мм. Каждый полюс имеет клеммы для подключения фазы, нуля и PE. Обязательно соблюдайте полярность: L - фаза, N - нуль, PE - защитное заземление. Для обеспечения надёжной работы рекомендуется использовать автоматический выключатель с номиналом 125–200 А (тип gL/gG) перед УЗИП. Кабели должны быть плотно затянуты - момент затяжки не указан, но не допускайте перегрузки клемм. Индикатор состояния расположен на лицевой стороне - легко проверить целостность устройства без вскрытия.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Проектная зона установки - 0A(B)–1 зона молниезащиты, что означает возможность защиты даже при прямом попадании молнии в линию или рядом с объектом. Соответствие классу I+II гарантирует двойную защиту: от высоких токов молнии и от последующих переходных процессов.

Преимущества

• Комбинированный тип (I+II) - заменяет два отдельных устройства, экономит место в щите;
• Высокая токовая стойкость - 40 кА по 8/20 мкс и 12,5 кА по 10/350 мкс - подходит для сложных условий;
• Визуальная сигнализация - сразу видно, когда устройство вышло из строя, снижает риск эксплуатации без защиты;
• Широкий температурный диапазон - можно применять в холодных регионах и в помещениях с высокой температурой;
• Поддержка систем TN-S и TT - универсально для большинства современных объектов.

Ограничения применения

• Не предназначен для постоянного воздействия напряжения выше 275 В - превышение вызовёт выход из строя;
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без корпуса;
• Не защищает от длительных перенапряжений (например, обрыв нуля) - требует дополнительной защиты;
• Не применяется в сетях IT - система заземления должна быть TN-S или TT;
• Не рассчитан на работу без предварительного автомата - обязательна установка гашения тока короткого замыкания.

Примеры использования

• Главный ввод в многоквартирный дом - защита этажных щитов от молний через воздушную ЛЭП;
• Производственные цеха - защита ЧПУ, приводов, PLC от перенапряжений при работе мощных двигателей;
• Объекты связи и серверные - обеспечение бесперебойной работы оборудования при колебаниях в питании;
• Автомобильные сервисы и заправки - защита зарядных станций и контрольных систем.

Практические советы

• Перед установкой проверьте состояние старого УЗИП - если индикатор красный, замените его до начала работ;
• При монтаже используйте провода сечением не более 35 мм2 - большие жилы не войдут в клеммы;
• Не соединяйте несколько УЗИП параллельно - это нарушает координацию и снижает эффективность;
• Проверяйте индикатор хотя бы раз в год - особенно после грозового сезона;
• При проектировании учтите, что УЗИП 114103 требует минимум 4 модуля места на DIN-рейке - планируйте щит соответственно.
