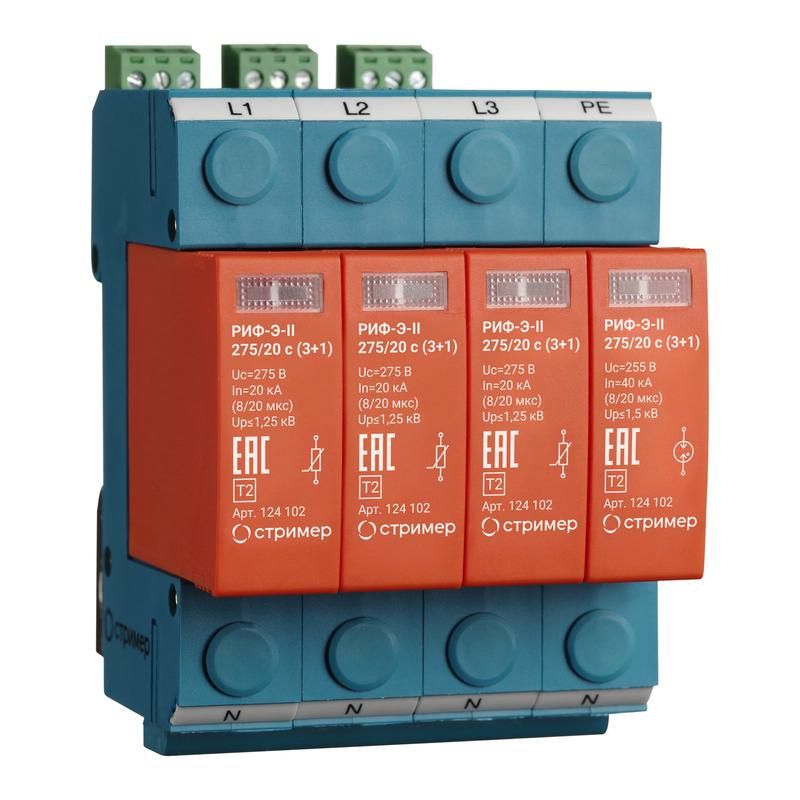

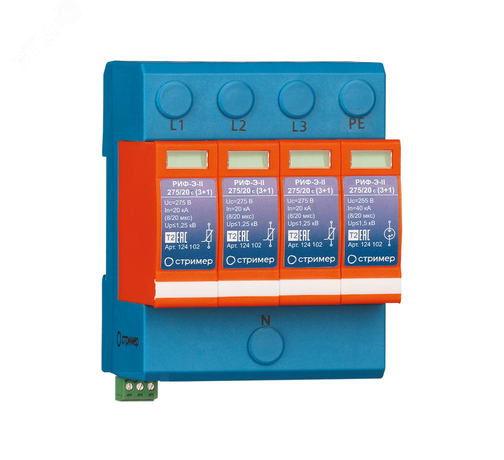

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 с (3+1) Стример 124102

Устройство защиты от импульсных перенапряжений 275/20 с (3+1) модулями на DIN-рейку 230В 20кА с визуальным сигналом от бренда Стример (артикулы 124102, риф-э-ii 275/20 с (3+1)) предназначено для защиты электрооборудования от кратковременных скачков напряжения в сетях переменного тока 230 В. Его четырехполюсная конструкция обеспечивает надежную защиту как между фазой и нулем, так и между нулем и землей.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 275/20 с (3+1) модулями на DIN-рейку 230В 20кА с визуальным сигналом защищает оборудование от высоковольтных импульсов, возникающих при грозовых разрядах, коммутационных процессах или аварийных ситуациях в энергосистеме. Подходит для установки в распределительных щитах жилых, административных и промышленных объектов. Особенно эффективно в местах с повышенным риском попадания молнии — рядом с ЛЭП, на крышах зданий, в подстанциях.

Технические характеристики

• Номинальное напряжение: 275 В — работает в сетях до 275 В переменного тока (частота 50–60 Гц)
• Номинальный импульсный ток (8/20 мкс): 20 кА — способно выдерживать типичные импульсы средней мощности
• Максимальный разрядный ток (8/20 мкс): до 40–65 кА — обеспечивает защиту даже при сильных ударах молнии
• Защитное напряжение: 1250 / 1500 В — максимальное напряжение, которое пройдет через устройство после срабатывания; ниже этого уровня остается защищенное оборудование
• Количество модулей DIN: 4 — занимает 4 стандартных модуля шириной 17,5 мм каждый
• Количество силовых полюсов: 4 — защищает три фазы и нуль с подключением к PE
• Система заземления: TN-S, TT — совместима с этими распространёнными схемами заземления
• Степень защиты: IP20 — защищено от прикосновения к токоведущим частям, но не от воды и пыли
• Диапазон рабочих температур: от –40 до +80 °C — работает в холодных и жарких условиях
• Максимальное сечение провода: 35 мм² — позволяет использовать толстые медные или алюминиевые проводники
• Сигнализация: оптическая — красный индикатор показывает отказ рабочего элемента
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений 275/20 с (3+1) модулями на DIN-рейку 230В 20кА с визуальным сигналом устанавливается на стандартную DIN-рейку 35 мм. Каждый полюс имеет клеммы для подключения фазного (L), нулевого (N) и защитного (PE) проводников. Подключение выполняется с помощью болтовых зажимов — допускаются провода сечением до 35 мм². Для безопасной работы рекомендуется устанавливать последовательно с автоматическим предохранителем gL/gG номиналом 125 А. Это предотвращает перегрев и возможное возгорание при длительном пробое устройства.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ IEC 61643-2013 как устройство класса II — то есть предназначено для защиты внутри помещений, во второй зоне молниезащиты. Также соответствует нормам ГОСТ Р МЭК 62305-1 для применения в рамках системы молниезащиты зданий. Конструкция исключает возможность выхода горячих частиц при срабатывании — устройство не представляет опасности при правильной эксплуатации.

Преимущества

• Комбинированный принцип действия: три варистора защищают L-N, один разрядник — N-PE, что обеспечивает комплексную защиту всех пар проводников
• Визуальная индикация состояния — красный цвет индикатора сразу указывает на необходимость замены модуля
• Съемные модули — можно заменить только поврежденный блок, не меняя всё устройство
• Широкий температурный диапазон — надежно работает в неотапливаемых помещениях и на улице в шкафах
• Высокая пропускная способность — способно рассеивать энергию до 65 кА, что покрывает большинство реальных ситуаций

Ограничения применения

• Не предназначен для защиты от постоянного тока — только для переменного тока 50–60 Гц
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать в сырых помещениях без корпуса или на открытых площадках
• Не заменяет основную защиту от молний — применяется как вторичная мера, после внешних молниеотводов и первичных УЗИП
• Не следует использовать без предварительного автомата на 125 А — риск перегрева и возгорания при многократных срабатываниях
• Не защищает от долговременного превышения напряжения — только от кратковременных импульсов

Примеры использования

• Щитовая на входе в многоэтажный дом — защита всей внутренней электросети
• Производственные линии с чувствительной аппаратурой (ЧПУ, PLC, датчики)
• Объекты связи, серверные комнаты, офисные центры
• Автомобильные сервисы, где используются сварочные аппараты и компрессоры
• Жилые дома с антенными системами, спутниковыми приемниками и домашними медиасистемами

Практические советы

• Перед установкой проверьте соответствие системы заземления — устройство требует четко организованного PE-провода
• Подключайте провода плотно — плохой контакт увеличивает нагрев и снижает эффективность защиты
• Проверяйте индикатор каждые 6 месяцев — если он стал красным, немедленно замените модуль
• Выбирайте место установки с доступом для обслуживания — модули легко заменяются без демонтажа всего устройства
• Не используйте вместо предохранителя обычный автомат — нужен именно gL/gG с характерной времятоковой характеристикой
• При наличии нескольких уровней защиты (например, на входе и в щитке) — убедитесь, что координация между УЗИП соблюдена (первичный — выше токового порога, вторичный — этот)
