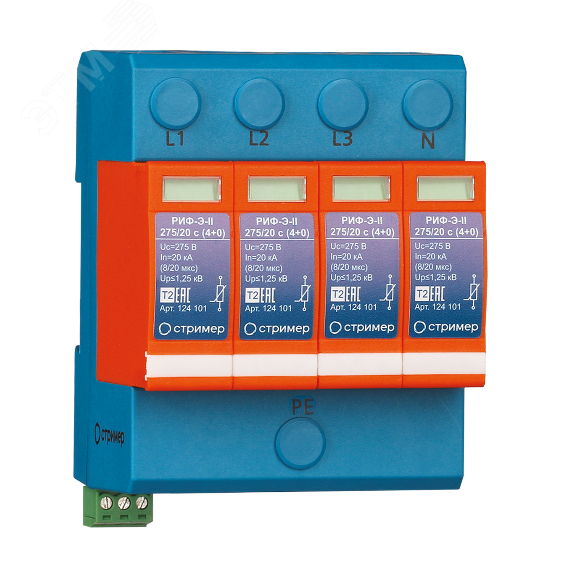

Устройство защиты от импульсных перенапряжений РИФ-Э-II 275/20 с (4+0) Стример 124101

Устройство защиты от импульсных перенапряжений СТРИМЕР, 4 модуля, 230AC, 1.25кВ, 20кА, с визуальным сигналом, для DIN-рейки - это четырёхполюсное устройство класса II, предназначенное для защиты силового оборудования от импульсных скачков напряжения в сетях 230 В. Бренд Стример реализовал его в формате модульного УЗИП с оптической индикацией состояния, что упрощает обслуживание. Артикул 124101 соответствует серии РИФ-Э.

Назначение и область применения

Устройство защиты от импульсных перенапряжений СТРИМЕР защищает оборудование от высоковольтных импульсов, возникающих из-за молний, коммутационных процессов или аварий в энергосистеме. Подходит для установки в распределительных щитах объектов с системой заземления TN-S. Защищает пары «фаза–заземление» и «нуль–заземление». Применяется в промышленных, торговых и жилищных объектах, где есть чувствительная электроника: насосы, автоматические линии, системы управления, серверные, освещение, HVAC.

Технические характеристики

• Номинальное напряжение: 230 В AC - работает в сетях 220–275 В, частотой 50–60 Гц
• Количество полюсов: 4 - защищает L, N, PE (три линии + земля)
• Количество модулей DIN: 4 - занимает 4 модуля шириной 17,5 мм каждый (всего 70 мм)
• Максимальный разрядный ток (I_max): 40 кА - выдерживает одиночные импульсы до этого значения
• Номинальный импульсный ток (I_n): 20 кА - гарантированная защита при типичном ударе молнии
• Защитное напряжение: 1,25 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Диапазон температур: от –40 C до +80 C - работает в холодных и жарких условиях
• Максимальное сечение провода: 35 мм2 - позволяет подключить мощные кабели
• Сигнализация: визуальная (оптическая) - красный индикатор показывает отказ варистора
• Гарантия: 2 года

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений СТРИМЕР крепится на стандартную DIN-рейку 35 мм. Каждый из четырёх модулей легко заменяется при выходе из строя - не требуется демонтаж всего устройства. Подключение осуществляется через винтовые зажимы. Рекомендуемый номинал предохранителя на входе - 125 А gL/gG. Установка должна выполняться перед нагрузкой, ближе к источнику питания. Обязательно соблюдать полярность: L, N, PE должны быть подключены точно по схеме, указанной на корпусе.

Безопасность и стандарты

Соответствует ГОСТ IEC 61643-11:2013 (класс испытаний II) и рекомендациям ГОСТ Р МЭК 62305-1. Это означает, что устройство прошло тестирование на импульсные воздействия, термическую стойкость и долговечность. Работает исключительно в системах заземления TN-S. Не применяется в IT или TT без дополнительных мер. Наличие оптической сигнализации обеспечивает быстрое выявление отказа, снижая риск скрытых повреждений.

Преимущества

• Модульная конструкция - можно менять только повреждённый модуль, не трогая остальные
• Высокая пропускная способность - 40 кА максимум и 20 кА номинал обеспечивают надёжную защиту даже в районах с частыми грозами
• Визуальный индикатор - сразу видно, когда устройство вышло из строя, не нужен контроль мультиметром
• Широкий температурный диапазон - подходит для установки в необогреваемых помещениях, на улице внутри шкафов
• Поддержка больших сечений проводов - совместимо с кабелями 35 мм2, что важно для промышленных объектов

Ограничения применения

• Не предназначен для защиты от постоянного тока - только переменный 50–60 Гц
• IP20 - нельзя использовать вне закрытого электрошкафа, даже под навесом
• Не защищает от перенапряжений «фаза–фаза» или «фаза–ноль» - только «провод–земля»
• Требует обязательного наличия предохранителя 125 А на входе - без него возможен пожар при длительном перегрузе
• Не заменяет первичную защиту (класс I); используется как вторая ступень в многоступенчатой системе

Примеры использования

• Щитовая на этаже многоквартирного дома - защита розеточных групп и домашней автоматики
• Производственный участок с ЧПУ-станками - предотвращение сбоев в контроллерах и датчиках
• Складской комплекс с системой освещения и вентиляции - защита от грозовых импульсов
• Торговый центр с лифтами и системами безопасности - обеспечение бесперебойной работы

Практические советы

• Перед установкой проверьте систему заземления - UZIP не будет работать, если PE-провод оборван
• При замене модуля отключите питание! Даже при отключенном автомате на входе может сохраняться потенциал
• Индикатор стал красным? Замените модуль немедленно - устройство больше не защищает
• При монтаже используйте кабель с сечением ≤35 мм2 - более толстый не войдёт в зажим
• Для сложных объектов сочетайте этот УЗИП с классом I (например, на вводе) - так создаётся полноценная система молниезащиты
• Артикул 124101 и серия РИФ-Э - это один и тот же продукт. При заказе указывайте оба кода для точности
