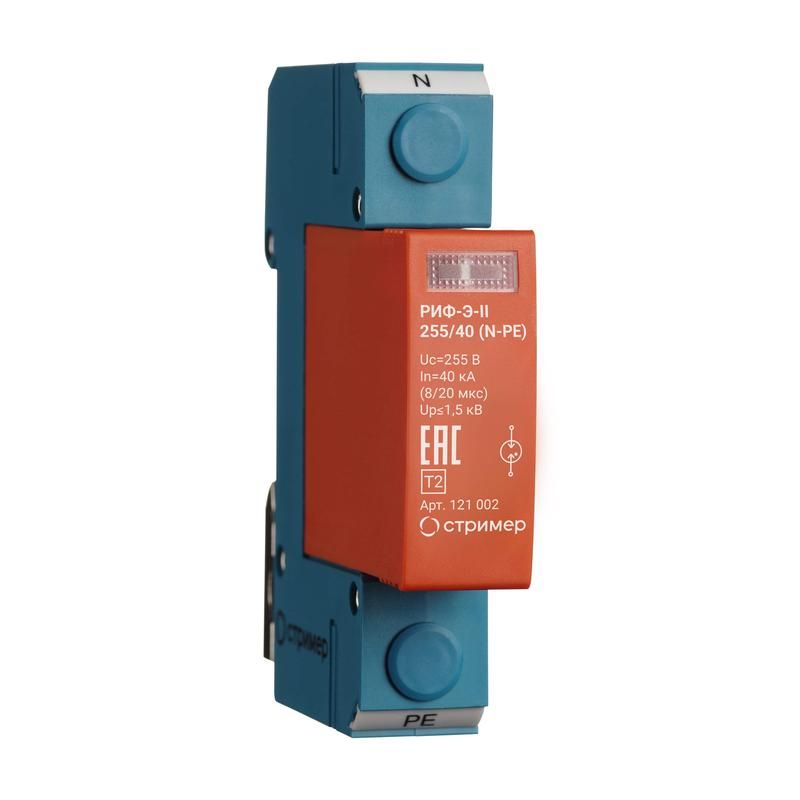

Устройство защиты от импульсных перенапряжений РИФ-Э-II 255/40 (N-PE) - Стример 121002

Устройство защиты от импульсных перенапряжений РИФ-Э-II 255/40 (N-PE) СТРИМЕР - однополюсный ограничитель импульсных перенапряжений класса II, предназначенный для защиты нулевого проводника в силовых цепях переменного тока. Благодаря визуальному индикатору состояния и надёжной защите от скачков напряжения, РИФ-Э-II 255/40 (N-PE) СТРИМЕР применяется в распределительных щитах объектов с системами заземления TN-S и TT.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 255/40 (N-PE) СТРИМЕР предназначен для защиты электрооборудования от высоковольтных импульсов, возникающих из-за молний, коммутационных процессов или аварий в энергосистеме. Особенно эффективен при защите нулевого проводника (N/PE) в однофазных и трёхфазных сетях с напряжением до 255 В и частотой 50–60 Гц.

Подходит для установки в распределительных щитах жилых домов, офисов, промышленных объектов, где требуется защита вторичной зоны молниезащиты. Соответствует требованиям ГОСТ IEC 61643-2013 и рекомендован для использования в рамках 1–2 зон молниезащиты по ГОСТ Р МЭК 62305-1.

Технические характеристики

• Номинальное напряжение: 255 В AC
• Тип устройства: Ограничитель импульсных перенапряжений (УЗИП), класс II, коммутирующий тип
• Защитное напряжение: 1,5 кВ - максимальное напряжение, которое будет присутствовать на выходе после срабатывания
• Номинальный импульсный ток (8/20 мкс): 40 кА - ток, который устройство выдерживает многократно
• Максимальный разрядный ток (8/20 мкс): 65 кА - наибольший ток, который устройство способно выдержать один раз без повреждения
• Способ монтажа: на DIN-рейку 35 мм, занимает 1 модуль
• Количество полюсов: 1 (защита только N/PE)
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от –40 C до +80 C
• Гарантийный срок: 2 года
• Система заземления: TN-S, TT

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 255/40 (N-PE) СТРИМЕР устанавливается на стандартную DIN-рейку 35 мм внутри распределительного щита. Подключение осуществляется через клеммы для проводов сечением до 35 мм2. Обязательно соблюдать полярность: вход - к нулевому проводнику (N), выход - к шине PE.

Рекомендуемый номинал предохранителя на входе: 125 А gL/gG. Это обеспечит селективность и быстрое отключение в случае отказа УЗИП. Установка возможна как в главном щите, так и в групповых распределительных щитах, если они находятся в зоне 1–2 молниезащиты.

Безопасность и стандарты

Устройство соответствует ГОСТ IEC 61643-2013 (класс испытаний II) и рекомендациям ГОСТ Р МЭК 62305-1 по организации молниезащиты. Конструкция предусматривает газонаполненный разрядник, обеспечивающий безопасное замыкание на землю при импульсе. Индикация состояния позволяет визуально определить работоспособность: зелёный цвет - норма, красный - необходима замена.

Преимущества

• Сменный модуль - можно заменить без демонтажа всей системы, что снижает время простоя
• Визуальный индикатор состояния - сразу видно, нуждается ли устройство в замене
• Высокая помехоустойчивость - выдерживает длительные и мощные импульсы до 65 кА
• Широкий температурный диапазон - работает в условиях сурового климата, включая холодные регионы
• Специализированная защита N/PE - решает проблему перенапряжений именно на нулевом проводе, где часто возникают дефекты

Ограничения применения

• Не предназначен для защиты фазных проводников - используется исключительно на N/PE
• IP20 - не допускается установка во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса
• Не заменяет основную молниезащиту (молниеотвод, УЗИП класса I) - является частью многоступенчатой системы
• Не рассчитан на постоянные перегрузки или длительные повышенные напряжения - только на импульсные выбросы

Примеры использования

• Щит освещения в административном здании с системой TN-S
• Распределительный щит насосной станции на открытом участке (TT)
• Автоматический щит управления конвейерной линии в цеху
• Главный ввод в частный дом с внешним молниеотводом

Практические советы

• Перед установкой проверьте соответствие системы заземления - устройство работает только в TN-S и TT. В системе IT применение невозможно.
• Обязательно используйте предохранитель 125 А gL/gG на входе - он защитит сеть при внутреннем пробое УЗИП.
• Проверяйте индикатор состояния каждые 6 месяцев - даже при отсутствии явных перенапряжений элемент со временем изнашивается.
• При замене отключите питание - хотя устройство само отключает цепь при срабатывании, работа под напряжением запрещена.
• Не устанавливайте рядом с источниками тепла выше +80 C - это сокращает срок службы газового разрядника.
