Устройство защиты от импульсных перенапряжений РИФ-Э-I 275/12,5 с (1) - Стример 111105

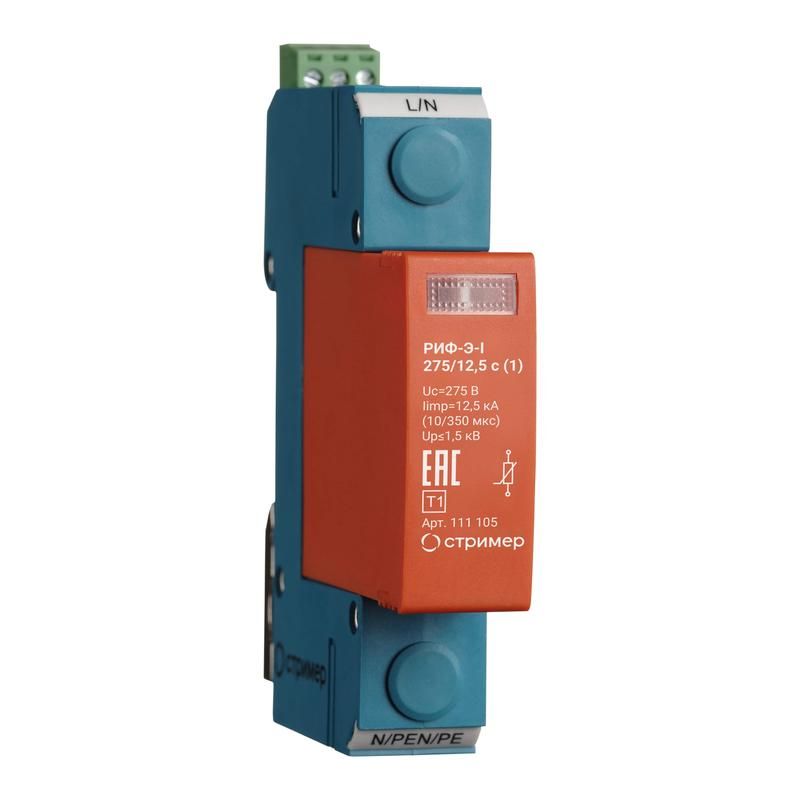

Устройство защиты от импульсных перенапряжений РИФ-Э-I 275/12,5 с (1) Стример - это однополюсный ограничитель импульсных перенапряжений класса I, предназначенный для защиты электрооборудования в силовых цепях переменного тока от высоковольтных скачков, вызванных молниями или коммутационными процессами. Артикул 111105 и серия РИФ-Э обеспечивают совместимость с промышленными щитами на DIN-рейке.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I 275/12,5 с (1) Стример применяется для защиты оборудования в распределительных щитах от импульсных перенапряжений, возникающих вследствие прямых или непрямых ударов молнии, а также при коммутации мощных нагрузок. Подходит для установки в зонах 0A(B)–1 по ГОСТ Р МЭК 62305-1, то есть в местах, где возможны значительные энергии молниевых разрядов. Защищает фазный проводник в однофазных сетях с системами заземления TT, TN-S и TN-C-S. Номинальное напряжение 275 В позволяет использовать его в бытовых и промышленных сетях 230 В.

Технические характеристики

• Номинальное напряжение: 275 В AC
• Защитное напряжение (ограничение): 1500 В
• Номинальный импульсный ток (8/20 мкс): 40 кА
• Максимальный разрядный ток (8/20 мкс): 75 кА
• Количество полюсов: 1
• Способ монтажа: на DIN-рейку 35 мм (1 модуль)
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, не защищён от воды)
• Рабочий температурный диапазон: от -40 C до +80 C
• Сигнализация: оптическая (визуальный индикатор состояния)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I 275/12,5 с (1) Стример устанавливается на стандартную DIN-рейку шириной 35 мм. Конструкция представляет собой сменный варисторный модуль, который вставляется в базовый корпус - это упрощает замену после срабатывания. Клеммы рассчитаны на провода сечением до 35 мм2, что покрывает большинство применяемых в промышленности жил. Подключение выполняется к фазному проводу (L), а также к нулевому (N), PEN или PE - в зависимости от системы заземления объекта. Обязательно соблюдать полярность при подключении к PEN-проводнику. Контакты дистанционной сигнализации позволяют подключить внешнюю цепь контроля (например, к реле или PLC) для удалённого определения отказа устройства.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ IEC 61643-11-2013 (класс I, ограничивающий тип) и рекомендациям ГОСТ Р МЭК 62305-1 по организации молниезащиты. Сертифицирован для работы в сетях с напряжением до 275 В и частотой 50–60 Гц. Индикация состояния и дистанционный выход соответствуют нормам надёжности для промышленного оборудования. Отказ устройства происходит безопасно - без взрыва или выброса горячих компонентов.

Преимущества

• Высокая помехоустойчивость: способен поглощать импульсы до 75 кА, что обеспечивает надёжную защиту даже при сильных грозах.
• Визуальная индикация: легко определить работоспособность без тестирования - цветной индикатор показывает состояние варистора.
• Съёмный модуль: можно заменить только повреждённый элемент, не трогая всю базу и проводку - снижает время простоя.
• Широкий температурный диапазон: работает в холодных складах, на открытых площадках и в нагреваемых помещениях.
• Поддержка всех распространённых систем заземления: TT, TN-S, TN-C-S - универсальность для любого объекта.

Ограничения применения

• Не предназначен для защиты от постоянного тока - только для переменного тока 50–60 Гц.
• IP20 не допускает установку во влажных или пыльных средах без дополнительной защиты (короба, шкафы).
• Не заменяет основную защиту от перегрузок и коротких замыканий - требует обязательной установки автоматического выключателя перед ним.
• Не следует использовать в сетях с напряжением выше 275 В - риск пробоя варистора.
• При многократных срабатываниях эффективность снижается; требуется периодическая проверка индикатора и замена при изменении цвета.

Примеры использования

• Главный входной щит промышленного цеха - защита от молний через воздушные ЛЭП.
• Щит управления насосной станции в условиях частых гроз.
• Распределительный щит торгового центра с питанием от трансформаторной подстанции.
• Объекты с системой заземления TN-C-S, где необходимо отделить PEN на входе.
• Автономные объекты с системой TT - например, дачные дома с глухозаземлённым источником питания.

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения - работа под напряжением недопустима.
• При использовании в щитах с несколькими УЗИП - располагайте РИФ-Э-I 275/12,5 с (1) Стример ближе к входу, чтобы он принимал на себя основную энергию импульса.
• Проверяйте индикатор каждые 6 месяцев - если он изменил цвет (обычно с зелёного на красный), устройство требует немедленной замены.
• При подключении к PEN-проводнику используйте отдельную клемму и не соединяйте его с PE после УЗИП - сохраняйте разделение по ГОСТ.
• Для удалённого контроля подключите дистанционные контакты к контроллеру или световой сигнализации - это особенно важно в больших объектах с множеством щитов.
• Учитывайте посадочный размер: один модуль DIN занимает 17,5 мм - планируйте место в щите заранее.
