Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 275/12,5 (1+1) (112 002) - 112002 Стример

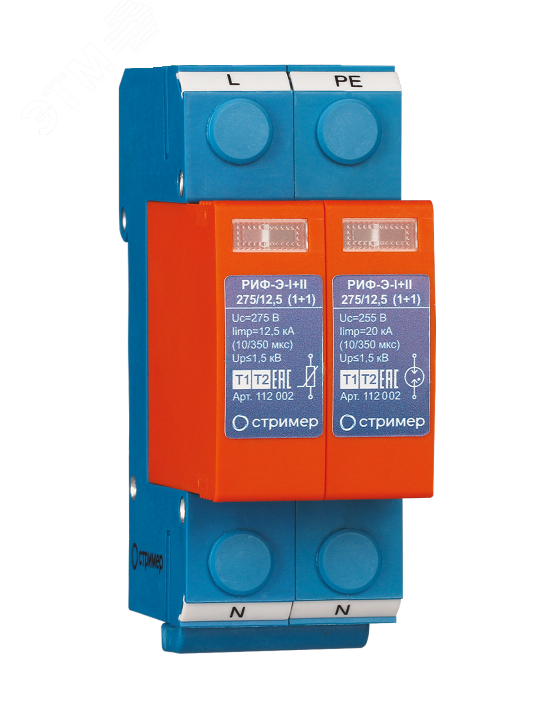

Устройство защиты от импульсных перенапряжений 275/12.5 (1+1) 230AC 1.5кВ 40кА с визуальным сигналом от бренда Стример, артикул 112002, предназначен для защиты электрооборудования в сетях переменного тока от импульсных скачков напряжения, вызванных молниями или коммутационными процессами. Это двухполюсное устройство класса I+II, установленное на DIN-рейку, обеспечивает надёжную защиту фазного и нулевого проводников в распределительных щитах.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 275/12.5 (1+1) 230AC 1.5кВ 40кА с визуальным сигналом защищает оборудование в низковольтных сетях до 1000 В от прямых и удалённых молниевых разрядов, а также от перенапряжений, возникающих при работе мощных потребителей. Подходит для установки в местах ввода электропитания — как при воздушном, так и при кабельном подключении. Используется в объектах с системами заземления TN-S и TT, согласно требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122. Область применения: жилые дома, офисы, промышленные объекты, торговые центры, где есть чувствительная электроника, насосы, системы автоматизации, освещение и другое оборудование, требующее защиты от импульсов.

Технические характеристики

• Номинальное напряжение: 275 В — работает в сетях 230 В AC с запасом по напряжению
• Номинальный импульсный ток (8/20 мкс): 40 кА — способно поглощать сильные кратковременные выбросы энергии
• Импульсный ток (10/350 мкс): 12,5 кА / 20 кА — соответственно для первой и второй половины устройства; позволяет выдерживать прямые удары молнии
• Защитное напряжение: ≤1500 В — максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Количество полюсов: 2 — защита одновременно фазы и нуля (тип 1+1)
• Способ монтажа: на DIN-рейку 35 мм, занимает 2 модуля
• Максимальное сечение провода: 35 мм² — совместимо с большинством силовых кабелей
• Степень защиты: IP20 — защищено от прикосновения к токоведущим частям, но не от пыли и влаги; устанавливается внутри щита
• Диапазон рабочих температур: от -40°C до +80°C — подходит для холодных и жарких помещений
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений 275/12.5 (1+1) 230AC 1.5кВ 40кА с визуальным сигналом монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением до 35 мм² — можно использовать медные жилы с наконечниками или без них. Подключение выполняется последовательно: вход — с шины L/N, выход — к защищаемому оборудованию. Важно: перед подключением убедитесь, что питание отключено. Установка должна осуществляться в распределительном щите, рядом с главным автоматом. Рекомендуемый номинал предохранителя — 125–200 А gL/gG, чтобы обеспечить координированный отход при аварийной ситуации.

Безопасность и стандарты

УЗИП соответствует международному стандарту IEC 61643-11 и российским нормам ГОСТ Р МЭК 62305. Выполнен по принципу комбинированного класса I+II: первый элемент (разрядник) берёт на себя основную энергию молнии, второй (варистор) снижает остаточное напряжение до безопасного уровня. Наличие визуального индикатора состояния позволяет оперативно определить работоспособность устройства — при сработавшем модуле цвет индикатора меняется, сигнализируя о необходимости замены.

Преимущества

• Комбинированный тип I+II — одна единица заменяет два отдельных устройства, экономит место в щите
• Высокая токовая стойкость (40 кА) — подходит для зон с высокой грозовой активностью
• Визуальный индикатор — легко контролировать состояние без тестирования
• Широкий температурный диапазон — надёжно работает в любых условиях
• Сменный модуль — при выходе из строя достаточно заменить только варисторный блок, а не всё устройство

Ограничения применения

• Не предназначен для работы в открытых помещениях — степень защиты IP20 требует установки внутри закрытого щита
• Не защищает от постоянного перенапряжения — только от кратковременных импульсов
• Не применяется в сетях с системой IT — требуется заземление TN-S или TT
• Не заменяет УЗО или автоматический выключатель — является дополнительным уровнем защиты
• Не рекомендовано использование в цепях постоянного тока

Примеры использования

• Главный ввод в многоквартирный дом — защита этажных щитов от молний
• Промышленный цех с ЧПУ-станками — предотвращение повреждения дорогостоящей электроники
• Торговый центр с системами видеонаблюдения и POS-терминалов
• Жилой дом с солнечными панелями и инвертором — защита от перенапряжений через кабельный ввод
• Объекты связи, серверные комнаты, системы управления зданием

Практические советы

• Перед установкой проверьте, что система заземления соответствует TN-S или TT — иначе УЗИП не будет работать эффективно
• Подключайте устройство как можно ближе к вводу питания — чем короче провода, тем лучше защита
• Используйте кабели с минимальной длиной от УЗИП до нагрузки — длинные провода увеличивают индуктивное сопротивление и снижают эффективность
• Проверяйте индикатор состояния каждые 6–12 месяцев — при изменении цвета замените модуль
• Не устанавливайте параллельно несколько таких устройств — они не должны работать в режиме “резерва”, а лишь в одном уровне защиты
• При проектировании учтите, что УЗИП 275/12.5 (1+1) 230AC 1.5кВ 40кА с визуальным сигналом от Стример требует места в щите — 2 модуля DIN, и свободного доступа для обслуживания
