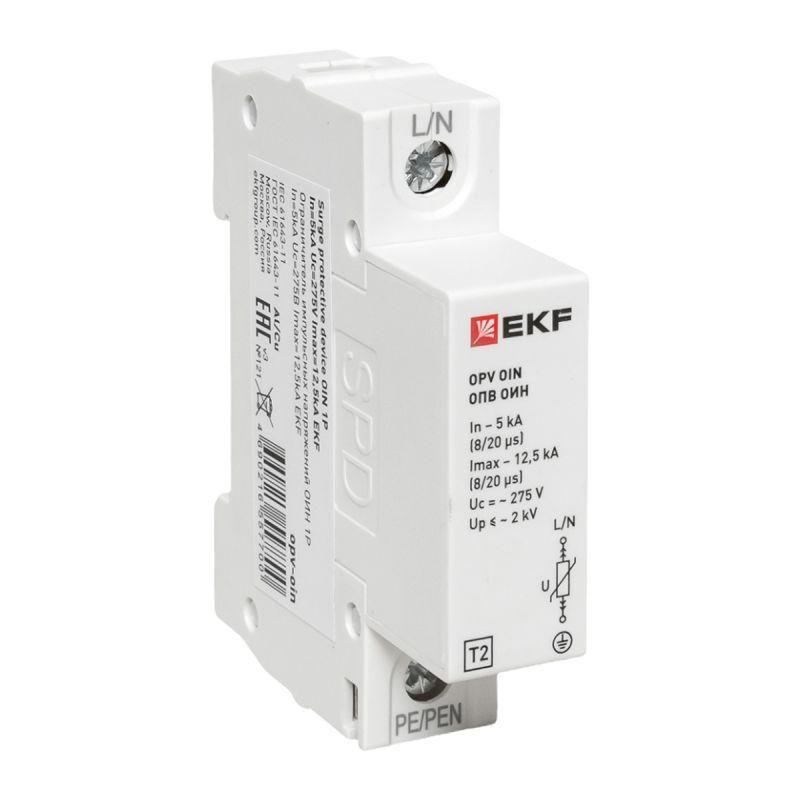

Ограничитель импульсных напряжений ОИН 1Р In=5kA Un=275B Imax=12,5kA | opv-oin EKF

Ограничитель импульсных напряжений ОИН 1Р In=5kA Un=275B Imax=12,5kA от бренда EKF предназначен для защиты электрических цепей от кратковременных скачков напряжения, таких как грозовые разряды или коммутационные импульсы. Этот прибор устанавливается в распределительных щитах и работает совместно с ограничителями более высоких классов, обеспечивая многоступенчатую защиту.

Назначение и область применения

Ограничитель импульсных напряжений ОИН 1Р In=5kA Un=275B Imax=12,5kA используется для защиты бытовых, офисных и промышленных устройств от импульсных перенапряжений. Он задерживает и рассеивает остаточные импульсы, которые прошли через первичные ограничители класса 1 или 1+2, а также фильтрует высокочастотные помехи. Подходит для установки в жилых домах, административных зданиях, на производстве - там, где есть чувствительная электроника: компьютеры, системы автоматизации, медицинское оборудование, освещение.

Технические характеристики

• Номинальный ток импульса (In): 5 кА - способен выдерживать до 5 тысяч ампер в одном импульсе без повреждения;
• Номинальное рабочее напряжение (Un): 275 В - предназначена для сетей переменного тока 230/400 В;
• Максимальный ток импульса (Imax): 12,5 кА - предельная нагрузка, которую прибор может провести однократно без выхода из строя;
• Количество полюсов: 1P - защищает одну фазу; применяется в однофазных цепях;
• Тип устройства: вторичный (класс 2) - работает после основного ограничителя, дополняя защиту.

Совместимость и монтаж

Ограничитель импульсных напряжений ОИН 1Р In=5kA Un=275B Imax=12,5kA монтируется на DIN-рейку в распределительном щите. Установка выполняется после ограничителей класса 1 или 1+2, чтобы обеспечить последовательную защиту. Для работы требуется подключение к фазному и нулевому проводникам. Кабельные соединения должны соответствовать сечению, указанному в руководстве производителя - обычно 1,5–25 мм2. Обязательно соблюдать минимальное расстояние между этим прибором и другими модульными устройствами - минимум 10 мм - для теплоотвода и безопасности.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11 и EN 61643-11 - международным нормам для ограничителей импульсных перенапряжений. Имеет встроенную индикацию состояния: световой сигнал показывает работоспособность. При отказе прибор необходимо заменить - он не подлежит ремонту.

Преимущества

• Высокая энергоёмкость - способен поглощать мощные импульсы благодаря технологии MOV (металлоксидный варистор);
• Стандартный форм-фактор - легко интегрируется в существующие щиты с DIN-рейкой;
• Фильтрация высокочастотных шумов - снижает риск сбоев в работе электронной аппаратуры;
• Надёжная индикация - позволяет оперативно определить необходимость замены без тестирования.

Ограничения применения

• Не предназначен для защиты от постоянных перенапряжений - только от кратковременных импульсов;
• Не работает автономно - требует наличия ограничителя класса 1 или 1+2 перед собой;
• Не защищает от прямого попадания молнии - для этого нужен внешний молниеприёмник и система заземления;
• Не рекомендован для установки вне помещений - не имеет IP-защиты от воды и пыли.

Примеры использования

• Щитовая в многоквартирном доме - защита розеточных групп и систем управления лифтами;
• Производственный участок - защита ЧПУ-станков, PLC-контроллеров и датчиков;
• Офисное здание - обеспечение бесперебойной работы серверов, принтеров и видеонаблюдения;
• Объекты связи - защита оборудования радиопередатчиков и телефонных узлов.

Практические советы

• Перед установкой проверьте наличие заземления - без него ОНИ не будет эффективен;
• Выбирайте место рядом с входом питания, чтобы минимизировать длину проводов до прибора - чем короче, тем лучше защита;
• Заменяйте прибор при горящем индикаторе отказа - даже если он ещё «работает», его защитные свойства уже снижены;
• При использовании нескольких ОНИ 1Р в одной цепи - убедитесь, что они установлены в правильной последовательности: сначала класс 1, потом этот - класс 2;
• Учитывайте посадочный размер: прибор занимает один модуль (17,5 мм) на DIN-рейке - планируйте свободное место в щите.
