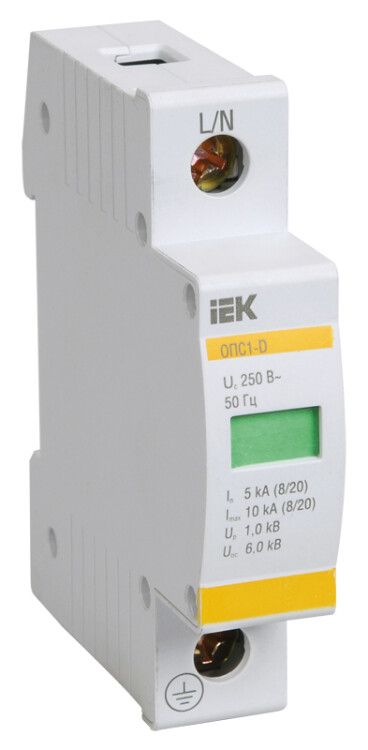

Ограничитель перенапряжений ОПС1-D 1P 5кА 230В - MOP20-1-D IEK

Ограничитель импульсного перенапряжения ОПС1-D 1P In=5кA Un=230В Im=10кA от IEK (ИЭК) — устройство класса D, предназначенное для защиты электрооборудования в жилых и общественных зданиях от скачков напряжения, вызванных молниями или включением крупных нагрузок. Артикул mop20-1-d входит в серию KARAT и соответствует современным требованиям безопасности.

Назначение и область применения

Ограничитель импульсного перенапряжения ОПС1-D 1P In=5кA Un=230В Im=10кA защищает слаботочные и силовые цепи внутри зданий от высоковольтных импульсов, возникающих при грозовых разрядах или коммутации оборудования. Подходит для установки в этажных щитах, распределительных шкафах и на входе в помещение. Применяется в жилых домах, офисах, школах, больницах и других объектах с сетью переменного тока 230–400 В.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений (УЗИП) класса D
• Количество полюсов: 1
• Номинальное напряжение переменного тока (Un): 400 В
• Номинальное напряжение постоянного тока: 220 В
• Номинальный разрядный ток (In): 5 кА
• Общий импульсный ток (8/20 мкс): 10 кА
• Суммарный ток разряда (8/20 мкс): 10 кА
• Защитное напряжение (Up): 275 В — максимальное напряжение, которое попадёт на защищаемое оборудование при ударе
• Номинальная отключающая способность: 5 кА
• Род тока: Переменный (AC)
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм²
• Срок службы: 15 лет
• Количество модулей DIN: 1
• Способ монтажа: на DIN-рейку 35 мм с Ω-профилем
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, допустима повышенная влажность
• Сигнализация: оптическая — красный индикатор горит при выходе из строя
• Нормативный документ: ГОСТ Р 51992-2011

Совместимость и монтаж

Ограничитель импульсного перенапряжения ОПС1-D 1P In=5кA Un=230В Im=10кA совместим с любыми DIN-рейками шириной 35 мм, используемыми в типовых распределительных щитах. Монтируется без инструментов: фиксируется зацеплением на профиль рейки. Кабель подключается к верхним и нижним клеммам — сечением до 25 мм². Для правильной работы требуется подключение между фазой и нулём (L-N). Не требует внешнего предохранителя, так как имеет встроенную тепловую защиту. Совместим с автоматическими выключателями IEK серии KARAT и другими изделиями, соответствующими ГОСТ Р 51992-2011.

Безопасность и стандарты

Ограничитель импульсного перенапряжения ОПС1-D 1P In=5кA Un=230В Im=10кA соответствует ГОСТ Р 51992-2011 и выполнен с учётом требований к пожарной безопасности. Встроенная термозащита отключает устройство при перегреве, предотвращая возгорание. Индикация состояния позволяет своевременно заменить вышедший из строя элемент. IP20 обеспечивает безопасность при работе в закрытых щитах, но не защищает от влаги — не применяется вне помещения или в сырых местах.

Преимущества

• Сниженное остаточное напряжение (275 В) — меньше риск повреждения чувствительной электроники
• Отсутствие сменного варисторного модуля — повысилась надёжность и снизился риск контактов с окислением
• Сниженная рассеиваемая мощность — меньше нагрев, выше долговечность
• Оптическая сигнализация — сразу видно, когда устройство вышло из строя
• Цена ниже аналогов с заменяемыми модулями — экономия при закупке и обслуживании
• Срок службы 15 лет — не требует плановой замены в течение всего срока эксплуатации здания

Ограничения применения

• Не предназначено для установки на открытом воздухе — степень защиты IP20 не защищает от воды и пыли
• Не используется в системах постоянного тока свыше 220 В
• Не заменяет основную защиту (класс B/C) — применяется как вторичная защита после главного УЗИП
• Не рекомендуется для промышленных объектов с высокой плотностью импульсных помех — требуются устройства класса B или C
• Не поддерживает подключение к трёхфазным системам без трёх отдельных устройств

Примеры использования

• Щит освещения в многоквартирном доме — защита LED-светильников и датчиков движения
• Распределительный щит офисного здания — защита серверов, компьютеров, принтеров
• Электрошкаф в детском саду — защита видеонаблюдения и систем управления
• Подъездный щит в жилом комплексе — защита лифтовых контроллеров и автономных систем

Практические советы

• Устанавливайте ОПС1-D 1P In=5кA Un=230В Im=10кA как можно ближе к защищаемому оборудованию — чем короче провода, тем эффективнее защита
• Проверяйте индикатор состояния ежегодно — если он красный, устройство необходимо заменить
• Не подключайте кабели большего сечения — это может повредить клеммы
• При использовании в щите с несколькими УЗИП — соблюдайте координацию: класс D должен быть дальше от источника, чем класс B/C
• Для трехфазных систем используйте три однополюсных устройства — один на каждую фазу
• Не устанавливайте рядом с источниками сильных ЭМИ — радиопередатчики, сварочные аппараты могут влиять на работу
