Ограничитель импульсных перенапряжений NU6-IIG 1п In=15кА Uc=440В Im=40кА (R) CHINT 252494

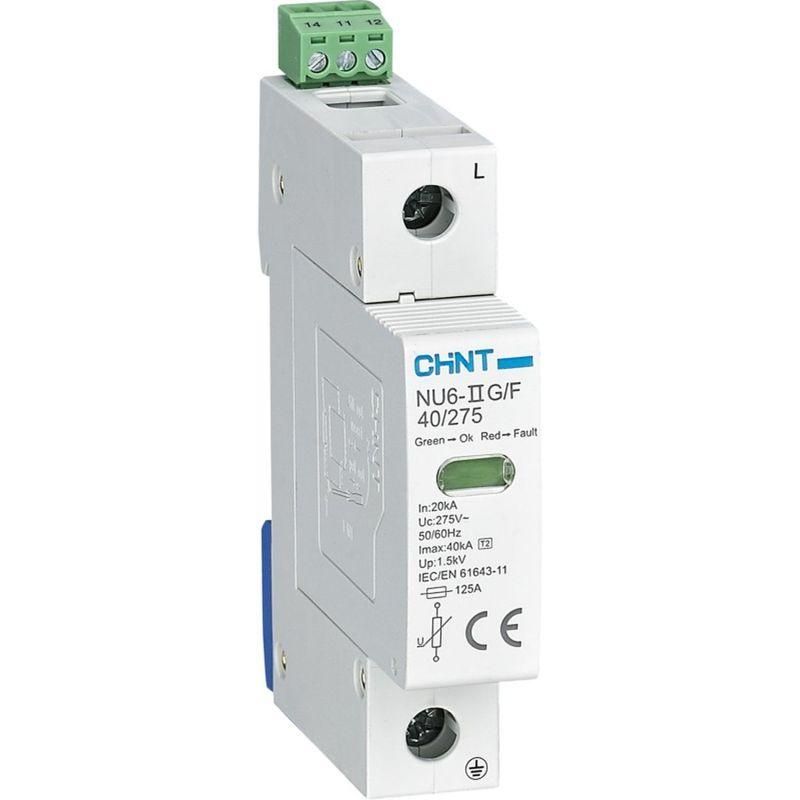

Ограничитель импульсных перенапряжений CHINT NU6-IIG 1п In=15кА Uc=440В Im=40кА (R) предназначен для защиты электрооборудования от кратковременных высоковольтных импульсов, вызванных молниями или коммутационными перегрузками. Устройство устанавливается в распределительных щитах и обеспечивает надёжную работу чувствительной автоматики в промышленных и коммерческих объектах.

Назначение и область применения

Ограничитель импульсных перенапряжений CHINT NU6-IIG 1п In=15кА Uc=440В Im=40кА (R) защищает оборудование от импульсных перенапряжений, возникающих при грозовых разрядах, включении мощных нагрузок или авариях в сети. Подходит для установки в жилых, офисных, промышленных и коммунальных объектах. Применяется в сетях с системами заземления TN, TT и IT. Особенно эффективен там, где есть дорогостоящая электроника - серверы, ЧПУ, системы управления, освещение, насосы, конвейеры.

Технические характеристики

• Номинальное напряжение переменного тока (U_c): 440 В - позволяет использовать в трёхфазных сетях с линейным напряжением до 440 В
• Номинальный разрядный ток (I_n): 15 кА - способен выдерживать типичные импульсы, возникающие в распределительных сетях
• Максимальный импульсный ток разряда (I_m): 40 кА - предельная нагрузка при экстремальных условиях, например, близком попадании молнии
• Уровень напряжения защиты (U_p): 2 кВ - максимальное напряжение, которое пройдёт через устройство к защищаемому оборудованию
• Количество полюсов: 1P - однополюсное исполнение, рассчитано на защиту одного фазного провода
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого шкафа
• Рабочая температура: не указана - рекомендуется соблюдать условия эксплуатации, указанные в документации производителя
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными распределительными щитами
• Ширина модуля: 18 мм - компактный размер, удобен для плотной компоновки в щите

Совместимость и монтаж

Ограничитель импульсных перенапряжений CHINT NU6-IIG 1п In=15кА Uc=440В Im=40кА (R) монтируется на стандартную DIN-рейку 35 мм. Для работы требуется подключение к фазному проводу и нулевому проводу (PE/N) - он работает в паре с другими элементами системы защиты. Монтаж выполняется после главного автомата и перед групповыми защитными устройствами. Обязательно проверьте соответствие сечения проводов - они должны соответствовать току 15–40 кА. Недостаточно толстые провода снижают эффективность защиты.

Безопасность и стандарты

Ограничитель импульсных перенапряжений CHINT NU6-IIG прошёл тестирование по стандарту IEC 61643-11, что подтверждает его соответствие международным требованиям к устройствам защиты от импульсных перенапряжений. Испытания проведены с использованием импульса 8/20 мкс - реалистичный режим, моделирующий грозовой разряд. Устройство не содержит активных компонентов, не создаёт помех и не требует обслуживания при нормальной работе.

Преимущества

• Высокая устойчивость к крупным импульсам - 40 кА позволяют работать даже в районах с частыми грозами
• Компактный форм-фактор - занимает всего 18 мм на рейке, экономит место в щите
• Совместимость с большинством стандартных щитов - легко заменить аналоги других брендов
• Надёжная изоляция и термическая защита - внутренние механизмы отключают устройство при выходе из строя, предотвращая перегрев

Ограничения применения

• Не предназначен для прямой защиты от постоянного тока - только для переменного тока AC
• IP20 не допускает установку вне закрытых шкафов - нельзя использовать на улице или в сырых помещениях без корпуса
• Один полюс - не защищает все фазы сразу; для трёхфазной сети потребуется три таких устройства + нулевой
• Не является основной защитой - должен использоваться в комплексе с УЗО, автоматами и другими уровнями защиты

Примеры использования

• Защита входного щита многоквартирного дома - предотвращает пробои в бытовой технике
• Щит управления на заводе - защищает PLC, датчики, частотники от выбросов от больших двигателей
• Объекты связи - спасает серверы и маршрутизаторы от грозовых импульсов по силовым линиям
• Автомобильные сервисы - защищает диагностическое оборудование от скачков при запуске сварочных аппаратов

Практические советы

• Выбирая Ограничитель импульсных перенапряжений CHINT NU6-IIG 1п In=15кА Uc=440В Im=40кА (R), убедитесь, что ваша сеть имеет напряжение ≤440 В - превышение приведёт к отказу
• Подключайте его как можно ближе к вводу - чем короче провода, тем лучше защита
• Проверяйте состояние индикатора состояния (если есть) ежегодно - при срабатывании устройство меняется
• Для трёхфазной сети используйте три однополюсных устройства + один для N-проводника, если система требует
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы
