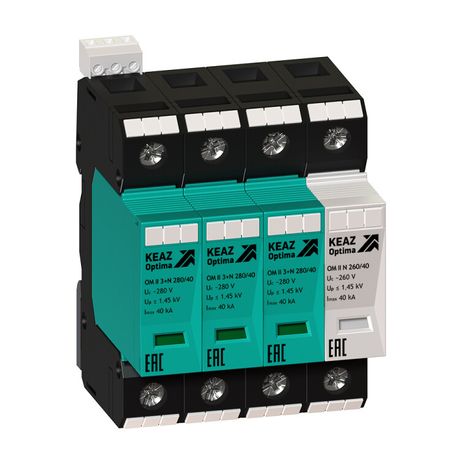

Ограничитель импульсных перенапряжений (УЗИП) 3П+N 40кА (класс II + III) OptiDin OM-II-3+N-280/40/R - 114313 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 3П+N 40кА (класс II + III) OptiDin OM-II-3+N-280/40/R от КэАЗ предназначен для защиты электронного оборудования от высоковольтных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Устройство устанавливается на DIN-рейку в распределительном щите и обеспечивает ную защиту - совмещает функции класса II и III, что делает его универсальным решением для объектов с чувствительной нагрузкой.

Назначение и область применения

УЗИП 3П+N 40кА OptiDin OM-II-3+N-280/40/R защищает трёхфазные сети переменного тока 230 В от импульсных перенапряжений. Он применяется там, где важна надёжная работа оборудования: в жилых домах, офисах, промышленных цехах, на АЗС, в системах автоматизации и связи. Особенно актуален для объектов с частой сменой режимов работы, где возможны броски напряжения из-за включения мощных потребителей или попадания молнии в ЛЭП.

Технические характеристики

• Количество полюсов: 3 фазы + N (нейтраль) - позволяет защитить все активные провода и нулевой проводник одновременно;
• Максимальный разрядный ток (8/20): 40 кА - выдерживает самые сильные импульсы, возникающие при прямом или близком ударе молнии;
• Номинальное напряжение: 230 В - рассчитан на работу в бытовых и промышленных сетях 230/400 В;
• Защитное напряжение: 1450 В - максимальное напряжение, которое будет проходить через устройство во время срабатывания; ниже этого порога оборудование остаётся безопасным;
• Отключающая способность при КЗ: 25 кА - способен автономно отключиться при сверхтоке, предотвращая пожар;
• Система заземления: TN-S, TT - совместим с основными современными схемами заземления;
• Степень защиты IP20: защищён от доступа пальцев и крупных частиц, но не герметичен - требует установки внутри закрытого шкафа;
• Количество модулей: 4 - занимает 4 стандартных места на DIN-рейке;
• Максимальное сечение проводника: 25 мм2 - можно подключать медные кабели до 25 кв.мм;
• Род тока: AC - работает только с переменным током, не DC;
• Диапазон температур: от -40C до +70C - подходит для холодных регионов и нагреваемых помещений;
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в условиях повышенной влажности и колебаний температуры;
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует требованиям российского стандарта на УЗИП.

Совместимость и монтаж

УЗИП OptiDin OM-II-3+N-280/40/R монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется с помощью болтовых зажимов - допускаются провода сечением до 25 мм2. Для правильной работы требуется соблюдение минимальной длины соединительных проводов между УЗИП и оборудованием - рекомендуется не более 0,5 метра. Обязательно подключение к PE-шине заземления. Нельзя использовать в сетях постоянного тока - номинальное напряжение DC равно 0 В.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и имеет двухступенчатую защиту (класс II+III), что гарантирует соответствие нормам безопасности для электрощитов. Автоматический тепловой разъединитель отключает повреждённый элемент при выходе из строя, предотвращая перегрев и воспламенение. Индикатор состояния показывает работоспособность устройства - красный цвет означает необходимость замены.

Преимущества

• Объединяет два уровня защиты (II и III) в одном корпусе - снижает количество компонентов в щите;
• Высокая отключающая способность (25 кА) - исключает риск возгорания при пробое;
• Широкий температурный диапазон - надёжно работает даже в неотапливаемых помещениях зимой;
• Поддержка всех распространённых систем заземления (TN-S, TT);
• Совместим с сериями OptiDin других изделий КэАЗ - легко интегрируется в унифицированные решения.

Ограничения применения

• Не для сетей постоянного тока - только переменный ток 230 В;
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне щита или в сыром месте;
• Не заменяет входной УЗИП класса I - для полноценной защиты на границе зоны 0–1 нужен отдельный аппарат с большей энергоёмкостью;
• Не предназначен для защиты слаботочных линий (например, Ethernet, телефонии) - требуются специализированные устройства.

Примеры использования

• Щит освещения и силового оборудования в многоэтажном жилом доме;
• Распределительный щит на заводе с ЧПУ-станками и PLC-системами;
• Автомобильная заправочная станция с контроллерами и платёжными терминалами;
• Цифровые камеры наблюдения и серверные комнаты в административных зданиях.

Практические советы

• Выбирая УЗИП, проверьте, чтобы сечение подводящих кабелей не превышало 25 мм2 - иначе невозможно плотное соединение;
• При монтаже используйте короткие и прямые провода от УЗИП до нагрузки - длинные соединения снижают эффективность защиты;
• Проверяйте индикатор состояния ежегодно - если он стал красным, замените устройство, даже если внешне всё кажется целым;
• На объектах с высокой вероятностью грозовых разрядов (высотные здания, открытые территории) сочетайте этот УЗИП с классом I перед ним;
• Убедитесь, что система заземления выполнена правильно - без качественного PE-проводника УЗИП не сможет сработать должным образом.
