Ограничитель импульсного перенапряжения ОПС1-C 4Р In=20kA Un=400B Im=40kA | MOP20-4-C IEK

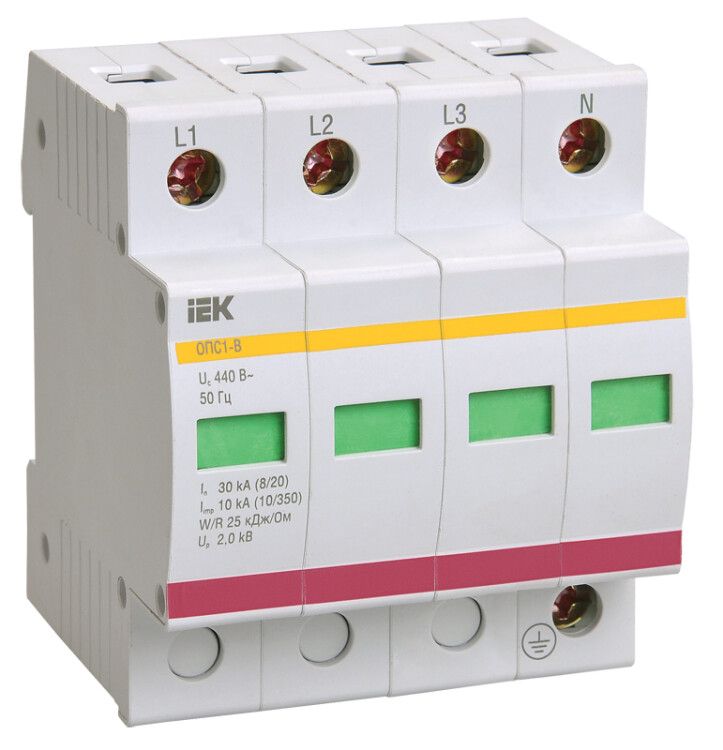

Ограничитель перенапряжения четырехполюсный ОПС1-C 4Р In=20кА Un=400В Im=40кА от IEK (ИЭК) - устройство для защиты электрооборудования от импульсных скачков напряжения, установленное на DIN-рейку. Артикул mop20-4-c подходит для использования в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Ограничитель перенапряжения четырехполюсный ОПС1-C 4Р In=20кА Un=400В Im=40кА защищает электрические сети от грозовых и коммутационных импульсных перенапряжений. Применяется в распределительных щитах зданий - на входе или после главного автоматического выключателя. Подходит для объектов с трехфазным питанием 400 В переменного тока: офисы, торговые центры, жилые дома, производственные помещения.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC); допустимо до 440 В постоянного тока (DC)
• Класс защиты: C - предназначено для установки во втором уровне защиты (внутри помещений)
• Номинальный разрядный ток (8/20): 20 кА - максимальный ток, который устройство может выдерживать многократно
• Общий импульсный ток (8/20): 40 кА - суммарная нагрузка при одном мощном импульсе
• Суммарный ток разряда: 40 кА - совокупная энергия, которую может поглотить устройство за весь срок службы
• Номинальная отключающая способность: 20 кА - способность безопасно отключиться при КЗ
• Количество полюсов: 4 - защита всех фаз и нуля (L1, L2, L3, N)
• Защитное напряжение: ≤400 В - максимальное напряжение на выходе при срабатывании
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Сигнализация: оптическая - красный индикатор показывает состояние работоспособности
• Нормативный документ: ГОСТ Р 51992-2011

Совместимость и монтаж

Ограничитель перенапряжения четырехполюсный ОПС1-C 4Р In=20кА Un=400В Im=40кА монтируется на стандартную DIN-рейку шириной 35 мм с Ω-профилем. Для подключения используются винтовые зажимы - подходят медные кабели сечением до 25 мм2. Нельзя использовать алюминиевые провода. Монтаж выполняется в щите с достаточным свободным местом - устройство не требует специального охлаждения. Подключение осуществляется после основного автомата, перед групповыми защитными аппаратами. Не рекомендуется устанавливать рядом с источниками тепла или вибраций.

Безопасность и стандарты

Ограничитель перенапряжения четырехполюсный ОПС1-C 4Р In=20кА Un=400В Im=40кА соответствует требованиям ГОСТ Р 51992-2011. Обладает встроенной термозащитой, которая отключает устройство при перегреве, предотвращая риск возгорания. Индикация состояния (красный цвет = отказ) позволяет оперативно выявить необходимость замены. IP20 обеспечивает защиту от случайного контакта с токоведущими элементами, но не защищает от внешней среды - не применяется вне закрытых щитов.

Преимущества

• Отсутствие сменного варисторного модуля - повысило надежность и снизило стоимость
• Сниженное остаточное напряжение - лучше защищает чувствительное оборудование
• Улучшенная термозащита - выше пожаробезопасность
• Оптическая сигнализация - легко контролировать работоспособность без тестирования
• Высокая импульсная стойкость (40 кА) - подходит для регионов с высокой грозовой активностью

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не используется в сетях постоянного тока свыше 440 В
• Не заменяет первичную защиту класса B - должен применяться как второй уровень защиты
• Не подходит для систем с изолированной нейтралью без дополнительных мер
• Не имеет функции дистанционной сигнализации - требуется визуальный осмотр

Примеры использования

• Главный ввод в этажный распределительный щит жилого дома
• Щит управления на производственном участке с частотными преобразователями
• Распределительный шкаф торгового центра с серверной и точками продаж
• Подстанция в многоэтажном офисном здании

Практические советы

• Выбирайте ОПС1-C 4Р In=20кА Un=400В Im=40кА для систем TN-S и TN-C-S; для IT-систем используйте дополнительные устройства
• Проверяйте индикатор при каждом плановом обслуживании - красный цвет требует замены
• Учитывайте посадочные размеры: 4 модуля DIN - планируйте место в щите заранее
• Не затягивайте кабельные зажимы слишком сильно - можно повредить медный проводник
• При наличии нескольких уровней защиты - убедитесь, что ОПС1-C 4Р стоит после первого уровня (класса B)
• Срок службы 15 лет - не значит, что устройство всегда работает. При частых импульсах (например, в зонах с грозами) заменяйте раньше
