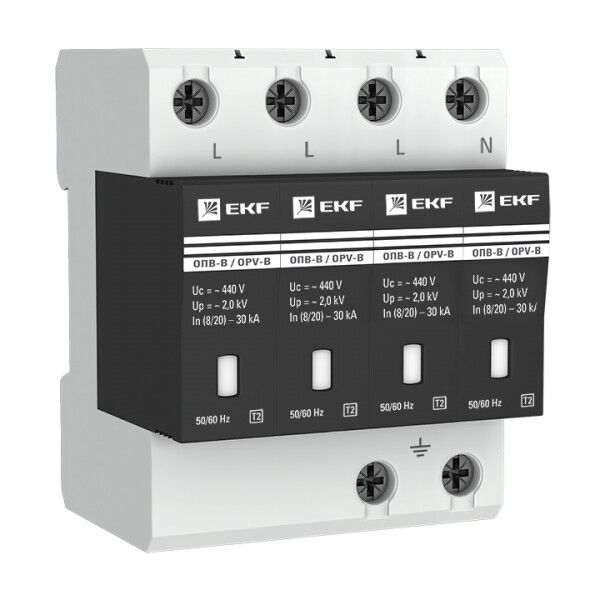

Ограничитель импульсных напряжений серии ОПВ-B/4P In 30кА 400В (с сигнализацией) EKF PROxima | opv-b4

Ограничитель импульсных напряжений серии ОПВ-B/4P с сигнализацией, номинальный ток 30 кА, напряжение 400 В от EKF обеспечивает защиту оборудования от скачков напряжения в сетях 380/220 В. Устройство устанавливается на DIN-рейку, имеет оптическую сигнализацию состояния и соответствует требованиям ГОСТ Р51992-2002. Артикул opv-b4.

Назначение и область применения

Ограничитель импульсных напряжений серии ОПВ-B/4P защищает электрические сети и оборудование от импульсных перенапряжений двух типов: грозовых и коммутационных. Он применяется в промышленных и бытовых объектах - например, в распределительных щитах жилых домов, производственных цехах, офисных зданиях, на насосных станциях, в системах автоматизации.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальный импульсный ток: 30 кА (способен выдерживать одиночные импульсы такой силы)
• Уровень защиты по напряжению: 2 кВ (ограничивает перенапряжение до этого значения на выходе)
• Сигнализация: оптическая (зелёный индикатор горит - устройство работает, красный - требуется замена)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается внутри щита)
• Количество модулей: 4 (занимает 4 ширины стандартной DIN-рейки)
• Максимальное сечение кабеля: 16 мм2 (для подключения к выводам устройства)
• Максимальное сечение проводника: 25 мм2 (для входных/выходных соединений)
• Конфигурация системы: TN-C (требуется совместимость с системой заземления PEN)
• Материал корпуса: пластик (не проводит ток, устойчив к механическому воздействию)
• Диапазон рабочих температур: от -40 до +55 C
• Климатическое исполнение: УХЛ4 (работает в условиях повышенной влажности и перепадов температур)
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р51992-2002 (соответствует МЭК 61643-1-98)

Совместимость и монтаж

Ограничитель импульсных напряжений серии ОПВ-B/4P монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется четырьмя проводниками: три фазных (L1–L3) и один нулевой (N). Для работы в системе TN-C необходимо, чтобы PEN-проводник был сохранён до точки установки устройства - после него он разделяется на PE и N. Нельзя использовать в системах TT или IT без предварительной адаптации схемы. Сечение подключаемых проводов не должно превышать 25 мм2; для клемм рекомендуется использовать кабели сечением до 16 мм2.

Безопасность и стандарты

Ограничитель импульсных напряжений серии ОПВ-B/4P сертифицирован по ГОСТ Р51992-2002, что гарантирует соответствие европейским нормам IEC 61643-1. Устройство классифицируется как Type 2 - предназначено для внутренней защиты на вторичном уровне, после основного ограничителя типа 1. Индикация состояния позволяет своевременно выявить отказ, снижая риск аварий. Корпус из самозатухающего пластика исключает распространение пламени при перегреве.

Преимущества

• Высокая защитная способность - 30 кА импульсного тока подходит для зон с высокой грозовой активностью
• Оптическая сигнализация даёт наглядное представление о состоянии устройства без вскрытия щита
• Широкий температурный диапазон (-40…+55 C) позволяет применять в холодных регионах и неотапливаемых помещениях
• Срок службы до 7 лет - выше среднего для аналогичных устройств
• Поддержка системы TN-C - удобно для старых объектов с объединённым PEN-проводником

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не используется в системах TT или IT без изменения схемы заземления
• Не заменяет первичный ограничитель типа 1 (например, на вводе здания); применяется как второй уровень защиты
• Не рассчитан на постоянное воздействие сверхтоков - только на кратковременные импульсы
• При использовании в сетях с высокими гармоническими искажениями возможна преждевременная деградация элементов

Примеры использования

• Щитовая комнаты многоэтажного жилого дома - защита групповых автоматов и электроники
• Производственный участок с ЧПУ-станками - предотвращение выхода из строя контроллеров
• Автомобильный сервис с компрессорами и сварочными аппаратами - защита от коммутационных выбросов
• Объекты связи и серверные - обеспечение бесперебойной работы оборудования

Практические советы

• Перед установкой проверьте, что система заземления соответствует TN-C - иначе устройство будет работать некорректно
• Используйте медные провода сечением 16 мм2 для подключения к клеммам - более толстые (до 25 мм2) допустимы только для входных линий
• При появлении красного индикатора немедленно замените устройство - даже если внешних повреждений нет
• Не устанавливайте рядом с источниками тепла (например, термореле или контакторами) - это сокращает срок службы
• Для новых объектов лучше сочетать ОПВ-B/4P с ограничителем типа 1 на вводе - так достигается максимальная надёжность
• При проектировании учтите, что занимает 4 модуля - заранее спланируйте место в щите
