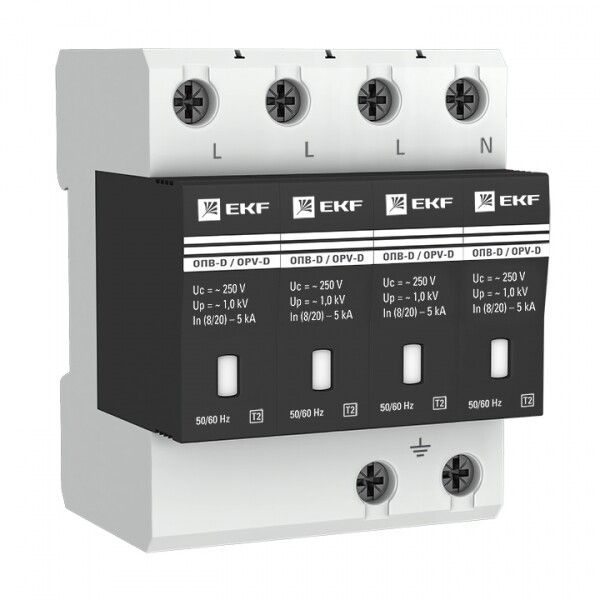

Ограничитель импульсных напряжений серии ОПВ-D/4P In 5кА 230В (с сигнализацией) EKF PROxima | opv-d4

Ограничитель импульсных напряжений серии ОПВ-D/4P In 5кА 230В с сигнализацией от EKF защищает оборудование от скачков напряжения в сетях 230 В переменного тока. Устройство устанавливается на DIN-рейку, имеет оптическую сигнализацию состояния и соответствует требованиям ГОСТ Р51992-2002. Подходит для промышленных и жилых помещений.

Назначение и область применения

Ограничитель импульсных напряжений серии ОПВ-D/4P In 5кА 230В с сигнализацией предотвращает повреждение электроники из-за кратковременных высоковольтных импульсов. Он защищает от:

• грозовых перенапряжений - при попадании молнии в линии электропередач, рядом с зданием или в землю;
• коммутационных перенапряжений - вызванных включением/выключением крупной нагрузки, аварийными режимами (например, КЗ на землю) или резонансными явлениями в сети.

Применяется в распределительных щитах жилых домов, офисов, производственных цехов, где есть чувствительная техника: компьютеры, PLC, насосы, освещение, системы автоматизации.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В AC.
• Номинальный импульсный ток (In): 5 кА - способен выдерживать типовые импульсы молнии средней силы.
• Уровень защиты (Up): 1 кВ - максимальное напряжение, которое пройдет через устройство к защищаемому оборудованию после срабатывания.
• Количество полюсов: 4 - защищает L, N и PE (в системе TN-C - совмещённый PEN-проводник).
• Род тока: переменный (AC), 50 Гц - предназначено для стандартных сетей РФ и стран СНГ.
• Способ монтажа: на DIN-рейку 35 мм - легко устанавливается в шкафах и распределительных щитах.
• Габариты: 4 модуля - занимает место 72 мм по ширине (стандартный модуль = 18 мм).
• Максимальное сечение провода: 25 мм2 - позволяет подключить медные кабели до этого сечения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Материал корпуса: термостойкий пластик - не горит, устойчив к нагреву при работе.
• Диапазон температур: от -40 до +55 C - можно использовать в неотапливаемых помещениях, на улице внутри щита.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью.
• Гарантия: 84 месяца (7 лет) - один из самых длинных сроков среди аналогичных устройств.
• Нормативный документ: ГОСТ Р51992-2002 (МЭК 61643-1-98) - соответствие международным стандартам защиты от перенапряжений.

Совместимость и монтаж

Ограничитель импульсных напряжений серии ОПВ-D/4P In 5кА 230В с сигнализацией совместим со всеми стандартными щитами, имеющими DIN-рейку 35 мм. Монтаж выполняется в соответствии с ПУЭ и рекомендациями производителя:

• Подключение - к фазному (L), нулевому (N) и защитному (PE) проводникам. В системе TN-C используется PEN-проводник - устройство подключается к нему как к одновременно нулевому и защитному проводнику.
• Провода должны иметь сечение от 0,5 до 25 мм2. Для надёжного контакта используйте наконечники типа НШВИ.
• Не допускается установка вне закрытого щита - IP20 не обеспечивает защиту от влаги и пыли.
• Обязательно соблюдайте минимальные расстояния до других аппаратов (по ПУЭ - минимум 10 мм).
• После монтажа проверьте световой индикатор - он должен быть зелёным (работоспособен).

Безопасность и стандарты

Ограничитель импульсных напряжений серии ОПВ-D/4P In 5кА 230В с сигнализацией сертифицирован по ГОСТ Р51992-2002 и соответствует требованиям МЭК 61643-1. Обеспечивает класс II защиты - уровень, достаточный для большинства объектов. Применение устройства снижает риск возгорания, выхода из строя оборудования и поражения током при импульсных перенапряжениях.

Преимущества

• Оптическая сигнализация - сразу видно состояние устройства: зелёный цвет - работоспособен, красный - требуется замена.
• Высокая долговечность - гарантия 7 лет указывает на качественные компоненты и длительный срок службы.
• Универсальность - подходит как для бытовых, так и для промышленных систем.
• Фиксированная защита - не требует обслуживания, работает автоматически.
• Компактность - занимает всего 4 модуля, экономит место в щите.

Ограничения применения

• Не предназначен для защиты от постоянных перенапряжений - только от кратковременных импульсов.
• Не работает без заземления - эффективность зависит от качества контура заземления.
• Не применяется в сетях постоянного тока (DC) или выше 230 В.
• Не устанавливается на открытых площадках - IP20 не защищает от внешних воздействий.
• Не заменяет основную защиту (Автоматический выключатель, УЗО) - работает в паре с ними.
• После одного серьёзного удара молнии может выйти из строя - необходимо контролировать индикатор и менять при необходимости.

Примеры использования

• Щит этажный в многоквартирном доме - защита розеток, ЭВМ, телевизоров, зарядных устройств.
• Производственный участок - защита ЧПУ-станков, промышленных контроллеров, датчиков.
• Котельная или насосная - защита автоматики управления, датчиков давления и температуры.
• Офисное здание - защита серверов, телефонии, видеонаблюдения.

Практические советы

• Выбирая ОПВ-D/4P In 5кА 230В с сигнализацией, убедитесь, что ваша система питания - TN-C (объединённый PEN). Для TN-S/TN-C-S нужна другая модель (например, 5-полюсная).
• Проверяйте индикатор хотя бы раз в год - даже если ничего не случилось, элементы со временем стареют.
• Не устанавливайте устройство дальше чем в 10 метрах от входного автомата - иначе эффект защиты снижается.
• При наличии нескольких уровней защиты (например, на вводе и в щите комнаты) - этот вариант подходит как второй этап (локальная защита).
• При замене - обязательно отключите питание. Не трогайте устройство при работающей сети!
