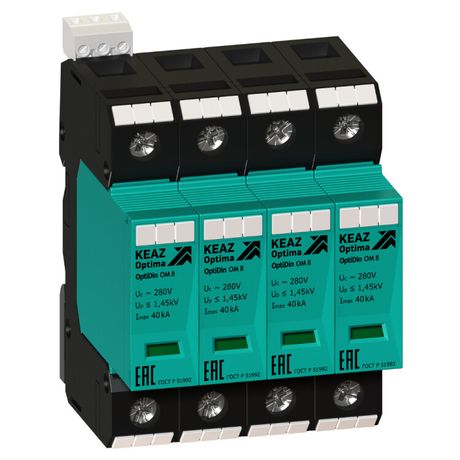

Ограничитель импульсных перенапряжений (УЗИП) 4П 40кА (класс II + III) OptiDin OM-II-4-280/40/RS - 114309 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-4-280/40/RS - устройство для защиты электронного оборудования от скачков напряжения в трёхфазных сетях 230 В. Бренд Кэаз и артикул 114309 указывают на серию OptiDin OM, предназначенную для надёжной работы в промышленных условиях.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-4-280/40/RS защищает оборудование от высоковольтных импульсов, возникающих из-за грозовых разрядов, коммутационных процессов или аварий в сети. Подходит для установки в распределительных щитах объектов с системой заземления TN-S или TT - например, на заводах, в логистических центрах, жилых комплексах и административных зданиях.

Технические характеристики

• Количество полюсов: 4 - обеспечивает защиту всех фаз и нулевого проводника одновременно;
• Максимальный разрядный ток (8/20): 40 кА - выдерживает мощные импульсы, характерные для прямых или близких ударов молнии;
• Номинальное напряжение переменного тока: 230 В - совместим с трёхфазными сетями 400 В (между фазами);
• Уровень напряжения защиты: 1,3 кВ - ограничивает напряжение на защищаемом оборудовании до безопасного уровня;
• Отключающая способность при КЗ: 25 кА - автоматически отключается при сверхтоке, предотвращая пожар;
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать провода до 25 кв.мм без адаптеров;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (17,5 мм каждый);
• Рабочий температурный диапазон: от –40 до +70 C - работает в холодных и жарких помещениях;
• Система заземления: TN-S, TT - не подходит для IT-систем;
• Номинальное напряжение постоянного тока: 0 В - предназначено исключительно для переменного тока;
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью;
• Соответствие ГОСТ Р 51992-2011 - соответствует требованиям российских норм для УЗИП.

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-4-280/40/RS монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 25 мм2. Обязательно соблюдать минимальную длину соединительных проводов между УЗИП и защищаемым оборудованием - чем короче, тем эффективнее защита. Монтаж выполняется после основного автомата или предохранителя, который обеспечивает отключение при КЗ. Установка перед счетчиком допускается, но требует согласования с энергоснабжающей организацией.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и имеет внутреннюю защиту от перегрузки - при выходе из строя срабатывает механический индикатор состояния. Наличие отключающей способности 25 кА гарантирует безопасное отключение при коротком замыкании в цепи. IP20 не предусматривает защиту от внешней среды - поэтому корпус должен находиться внутри закрытого распределительного щита.

Преимущества

• Комбинированный класс защиты II+III - сочетает защиту от внешних импульсов (молния) и внутренних помех (включение крупных нагрузок);
• Четыре полюса - обеспечивают полноценную защиту всей трёхфазной сети, включая N-проводник;
• Высокая отключающая способность (25 кА) снижает риск возгорания при отказе устройства;
• Широкий диапазон температур - можно применять в неотапливаемых помещениях и на открытых площадках в составе щитов;
• Совместимость с популярными щитами КЭАЗ и другими производителями благодаря стандартному формату DIN.

Ограничения применения

• Не применяется в сетях постоянного тока - номинальное напряжение DC равно 0 В;
• Не подходит для систем заземления IT - требуется наличие PEN или PE-проводника;
• IP20 запрещает установку вне герметичных щитов - нельзя использовать на улице или в сырых местах без дополнительной защиты;
• Не является самостоятельным средством защиты - обязательно нужна последовательная установка автоматического выключателя с достаточной отключающей способностью;
• Не рекомендован для защиты слаботочных цепей (например, Ethernet, телефонии) - требуются специализированные УЗИП для сигналов.

Примеры использования

• Защита главного ввода в многоквартирном доме с трёхфазным питанием;
• Щит управления технологическим оборудованием на производстве - станки, насосы, конвейеры;
• Распределительный щит торгового центра или офисного здания;
• Объекты с чувствительной электроникой: серверные, АСУ ТП, системы видеонаблюдения.

Практические советы

• Выбирая УЗИП, проверьте, что максимальное сечение кабеля (25 мм2) соответствует вашему вводному проводу - иначе потребуется переходник;
• При монтаже используйте короткие и прямые провода от УЗИП до шины PE - длинные соединения снижают эффективность защиты;
• Периодически осматривайте индикатор состояния - красный цвет означает необходимость замены;
• Для усиленной защиты в зонах с частыми грозами рекомендуется комбинировать этот УЗИП с первичным устройством класса I на входе;
• Убедитесь, что автоматический выключатель перед УЗИП имеет отключающую способность ≥25 кА - иначе он не справится с током КЗ при отказе УЗИП.
