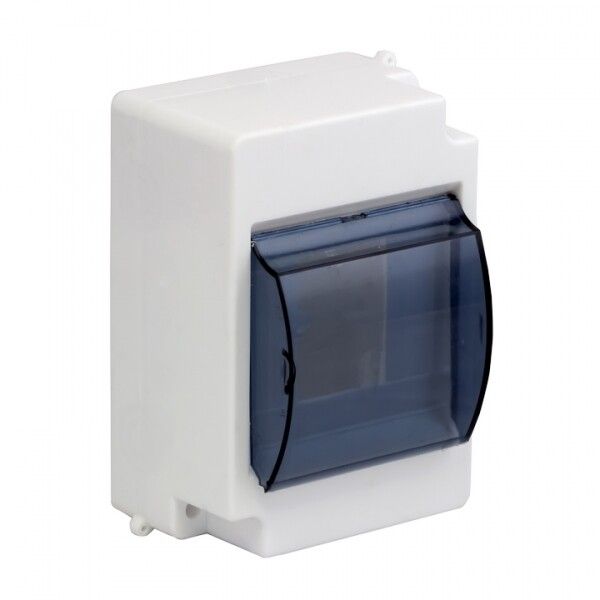

Бокс пластиковый навесной КМПн 1/4 с дверцей EKF PROxima | pbm40-nk-4

Бокс пластиковый навесной КМПн 1/4 с дверцей от EKF серии PROxima - компактная герметичная коробка для монтажа автоматических выключателей, УЗО и других модульных устройств на стене. Подходит для бытовых и административных помещений, где требуется надёжная защита электрооборудования от внешнего воздействия.

Назначение и область применения

Бокс КМПн 1/4 с дверцей предназначен для внутренней установки модульного оборудования: автоматических выключателей, УЗО, реле напряжения, счетчиков и других устройств стандарта DIN 35 мм. Применяется в квартирах, офисах, подъездах, технических комнатах и на объектах хозяйственного назначения. Благодаря наличию замка и возможности опломбировки - идеален для мест, где нужен контроль доступа.

Технические характеристики

• Количество модулей DIN: 4 (поддерживает до четырёх стандартных модульных устройств шириной 17,5 мм)
• Материал корпуса: самозатухающий пластик (поликарбонат), устойчивый к механическим повреждениям и перепадам температур
• Степень защиты IP20: защищает от контакта с пальцами и крупными предметами, но не от воды и пыли - подходит только для сухих помещений
• Напряжение: 380 В - допустимо использование в трёхфазных сетях
• Номинальный ток: 125 А - максимальный ток через шины внутри бокса; не является предельным значением для установленных устройств
• Цвет корпуса: 7035 RAL (серый матовый)
• Тип передней панели: с вырезом - позволяет видеть положение рычагов и индикаторов устройств без открывания дверцы
• Наличие прозрачной крышки: да - обеспечивает визуальный контроль состояния модулей
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и влажности до 95%
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Бокс КМПн 1/4 с дверцей монтируется открытым способом - крепится на стену с помощью дюбелей или саморезов. Внутри есть готовая металлическая монтажная панель с отверстиями под DIN-рейку. Установить DIN-рейку можно самостоятельно - она не входит в комплект. Для подключения проводов предусмотрены входные и выходные кабельные вводы (не закрыты пробками - требует самостоятельной герметизации при необходимости). Размеры позволяют разместить четыре устройства типа C16–C25, либо одно мощное устройство с большим шагом (например, трехфазный УЗО).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Корпус выполнен из материала, не поддерживающего горение. Наличие замка и возможность пломбирования обеспечивают соответствие нормам безопасности для распределительных щитов в общественных зонах. IP20 не гарантирует защиту от влаги - применение в сырых помещениях (ванна, баня, подвал) запрещено.

Преимущества

• Прозрачная крышка позволяет контролировать состояние устройств без вскрытия
• Вырез на передней панели снижает необходимость постоянного открывания дверцы
• Металлическая монтажная панель обеспечивает прочную фиксацию DIN-реек
• Замок с возможностью опломбирования - удобен для арендаторов, управляющих компаний и ЖЭКов
• Пластиковый корпус легкий, не ржавеет, не проводит ток

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от осадков и пыли
• Не рекомендуется использовать в помещениях с высокой влажностью (баня, бассейн, неотапливаемые подвалы)
• Номинальный ток 125 А - это предел для внутренних шин, а не для каждого автомата; суммарная нагрузка всех устройств должна быть ниже этого значения
• Комплектация некомплектная - DIN-рейка, кабельные вводы, болты и клеммы не входят в комплект и должны приобретаться отдельно

Примеры использования

• Щиток на этаже многоквартирного дома с УЗО и автоматами на каждую комнату
• Административный щит в офисе для питания компьютеров, принтеров и светильников
• Распределительный бокс в гараже для управления освещением и розетками
• Технический шкаф в подсобном помещении с тепловыми реле и таймерами

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепление - они совпадают со стандартными размерами для аналогичных боксов EKF
• Выбирайте кабельные вводы с уплотнителями, если провода будут проходить через стену - даже при IP20 это продлит срок службы
• Не перегружайте бокс: 4 модуля - максимум для комфортной работы; при большем количестве используйте боксы с 6–8 модулями
• При использовании в холодных помещениях учтите, что пластик становится хрупче - избегайте ударов при температуре ниже −15C
• Для обслуживания - всегда отключайте питание, так как внутри бокса находятся все фазы и ноль
