Корпус пластиковый навесной на 4 модуля КМПн 1/4 133х79х58мм IP20 белый KREPTA 3 | MKP31-N-04-30-135 IEK

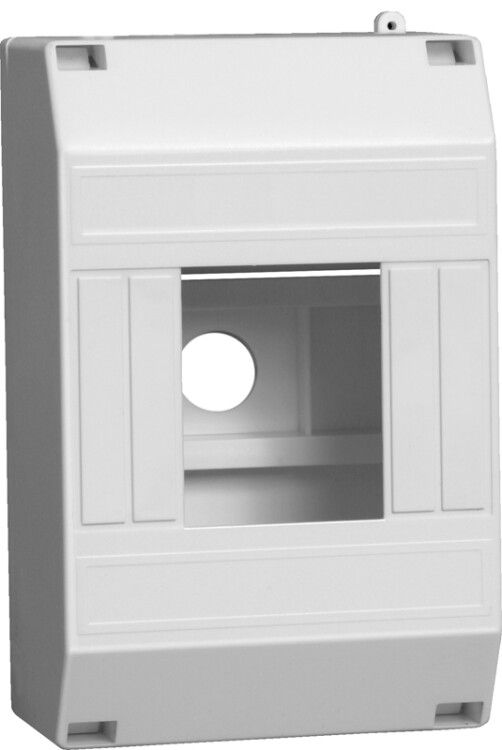

Корпус пластиковый КМПн 1/4 белый IP20 для 2-4-х автоматических выключателей открытый монтаж от IEK - компактный распределительный щит для открытой установки в жилых и офисных помещениях. Он рассчитан на размещение 2–4 модульных автоматов, имеет прочный пластиковый корпус, смотровое окно и DIN-рейку, что делает его удобным решением для монтажа в условиях УХЛ3.

Назначение и область применения

Корпус пластиковый КМПн 1/4 белый IP20 предназначен для внутреннего монтажа автоматических выключателей в местах, где требуется защита коммутационных устройств от случайного прикосновения и внешних воздействий. Подходит для установки в квартирах, офисах, административных зданиях и других объектах с контролируемой средой. Используется в качестве распределительного щита для групповой защиты освещения, розеток и маломощного оборудования.

Технические характеристики

• Тип изделия: распределительный щит
• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Модульная ширина: 4 М (подходит для 2–4 автоматов шириной 18 мм каждый)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• DIN-рейка: встроена, стандартная 35 мм
• Количество рядов: один
• Материал корпуса и крышки: самозатухающий пластик
• Цвет: белый
• Тип крышки: закрытого типа, с возможностью пломбирования
• Смотровое окошко: есть - позволяет визуально проверить положение рычагов автоматов
• Климатическое исполнение: УХЛ3 - работает при температурах от -20 до +80 C
• Срок службы: 10 лет
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Корпус пластиковый КМПн 1/4 белый IP20 совместим со всеми стандартными модульными автоматическими выключателями шириной 18 мм, включая модели IEK, ABB, Schneider Electric и другие. Для монтажа используется открытая установка - крепление осуществляется на стену с помощью четырёх отверстий в задней части корпуса. DIN-рейка уже установленна, автоматы фиксируются на ней защёлками. Кабели заводятся через выламываемые отверстия в боковых или нижних стенках - их легко удалить обычным ножом. Корпус не герметичен, поэтому не рекомендуется использовать во влажных или пыльных помещениях вне помещений.

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, соответствует требованиям пожарной безопасности. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от влаги. Наличие смотрового окошка и возможности пломбирования крышки снижает риск несанкционированного доступа. Соответствует ТУ 27.90.33-003-83135016-2017 и внесён в Реестр радиоэлектронной продукции (код РЭ-227/19).

Преимущества

• Компактный размер - идеален для ограниченного пространства
• Встроенная DIN-рейка - исключает необходимость самостоятельной установки
• Выламываемые отверстия - позволяют гибко подводить кабели без специальных инструментов
• Пломбируемая крышка - повышает безопасность и контроль доступа
• Смотровое окошко - упрощает диагностику состояния автоматов
• Поддержка нескольких корпусов в ряд - позволяет масштабировать систему

Ограничения применения

Корпус пластиковый КМПн 1/4 белый IP20 нельзя применять в условиях повышенной влажности, на улице, в цехах с высокой запылённостью или агрессивной средой - степень защиты IP20 не обеспечивает герметичность. Также он не предназначен для установки автоматов шириной более 18 мм (например, двухполюсных или трёхполюсных с увеличенной конструкцией). Не используйте в местах с постоянными механическими нагрузками или ударными воздействиями.

Примеры использования

• Распределительный щит в квартире для группы розеток и освещения
• Щит управления в офисном помещении на 3–4 автомата
• Дополнительный распределительный пункт в подъезде
• Монтаж в учебных заведениях, больницах, гостиницах

Практические советы

• Перед монтажом проверьте количество модулей: 4 модуля = максимум 4 однополюсных автомата или 2 двухполюсных
• Не перегружайте корпус - максимальный ток 63 А суммарно для всех автоматов
• При подключении кабелей используйте кабельные вводы или термоусадочные трубки для защиты изоляции
• При необходимости замены автомата - отключите питание, откройте крышку и снимите устройство с DIN-рейки
• Артикул mkp31-n-04-30-135 - единственный в линейке КРЕПТА с такими параметрами; аналоги от других брендов могут иметь другую форму крепления
