Бокс пластиковый навесной КМПн 1/4 EKF PROxima | pbm40-n-4

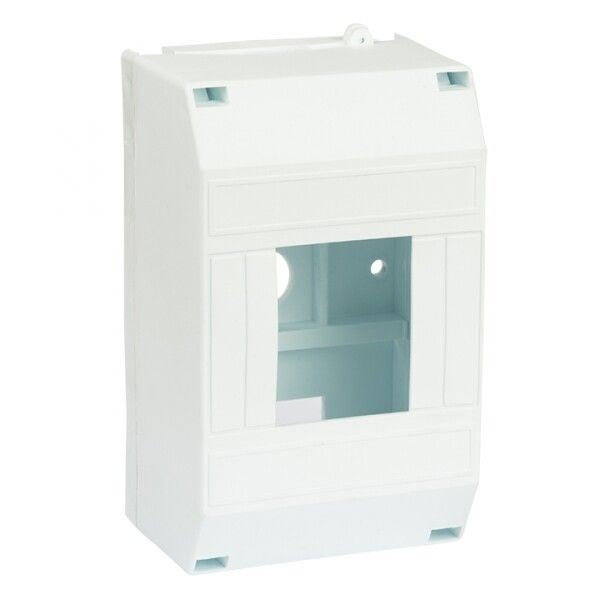

Бокс распределительный навесной пластиковый КМПн 1/4 белый без дверей от EKF в серии PROxima - компактный щит для внутреннего монтажа автоматических выключателей и других модульных устройств на 4 модуля DIN. Подходит для слаботочных и силовых цепей в помещениях с умеренным климатом.

Назначение и область применения

Бокс распределительный навесной пластиковый КМПн 1/4 белый без дверей предназначен для сборки и защиты коммутационного оборудования внутри помещений. Устанавливается на стену в офисах, квартирах, подъездах, технических комнатах и других зонах с контролируемой средой. Применяется для распределения электроэнергии, монтажа УЗО, автоматов, реле и других модульных устройств. Отсутствие дверей позволяет быстрый доступ к оборудованию при обслуживании.

Технические характеристики

• Количество модулей DIN: 4 (стандартная ширина 72 мм)
• Напряжение: до 380 В переменного тока
• Номинальный ток: 63 А - допустимый ток через корпус, не через автоматы
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, но не от пыли и воды
• Материал корпуса: самозатухающий термопластик (поликарбонат/ABS)
• Глубина монтажа: 44 мм - подходит для компактных модулей, не рекомендуется для габаритных устройств с большими клеммниками
• Климатическое исполнение: УХЛ3 - работает при температуре от -15C до +60C, в условиях повышенной влажности, но без прямого контакта с осадками
• Цвет: белый
• Срок гарантии: 60 месяцев

Совместимость и монтаж

Бокс распределительный навесной пластиковый КМПн 1/4 белый без дверей имеет встроенную монтажную планку DIN, совместимую со всеми стандартными модульными устройствами (AV, УЗО, реле, счетчики). Монтаж осуществляется на стену с помощью двух кронштейнов на задней стенке. Для фиксации используются дюбеля или саморезы. Коробка рассчитана на однорядную установку - все устройства располагаются в один горизонтальный ряд. Наличие замка обеспечивает возможность пломбирования, что важно для учетных и административных объектов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов. Самозатухающий материал корпуса снижает риск распространения пламени. IP20 не защищает от брызг и пыли - применение вне закрытых помещений запрещено. Температурный диапазон (-15…+60 C) исключает использование на улице, в неотапливаемых чердаках зимой или в парильнях.

Преимущества

• Компактная глубина 44 мм - экономия места при ограниченном пространстве
• Наличие замка - можно опломбировать, соблюдая нормы энергонадзора
• Пластиковый корпус - легкий, не проводит ток, не ржавеет
• Вырезы на передней панели - удобство для вывода кабелей и установки индикаторов
• Поддержка серийного продукта PROxima - совместимость с другими элементами линейки EKF

Ограничения применения

• Не использовать во влажных, сырых или пыльных местах (например, в подвале без вентиляции, на улице, в банях)
• Не подходят для установки мощных устройств с широкими клеммами (например, больших автоматов с внешними кабельными входами)
• IP20 не обеспечивает защиту от брызг - нельзя монтировать рядом с мойками, трубами, насосами
• Отсутствие двери требует осторожного обращения - случайное прикосновение к токоведущим частям возможно

Примеры использования

• Электрощиток в квартире для групп освещения и розеток
• Распределительный бокс в офисе на этаже для подключения серверов и периферии
• Щит управления в техническом помещении здания (кондиционеры, вентиляция)
• Аварийный выключатель в подъезде с возможностью пломбирования

Практические советы

• Перед монтажом проверьте, чтобы кабели имели достаточный радиус изгиба - глубина 44 мм ограничивает место для поворотов
• Выбирайте модульные устройства с малой высотой, особенно если используете УЗО - некоторые модели могут выходить за пределы корпуса
• При использовании в многоквартирном доме обязательно оформите пломбу - это требуется по правилам ПУЭ
• Не забудьте про вводные отверстия: продумайте расположение кабельных вводов заранее, так как они не предусмотрены в корпусе - придется сверлить самостоятельно
• Бокс распределительный навесной пластиковый КМПн 1/4 белый без дверей от EKF хорошо сочетается с другими изделиями серии PROxima - выбирайте всю систему из одной линейки для унификации
