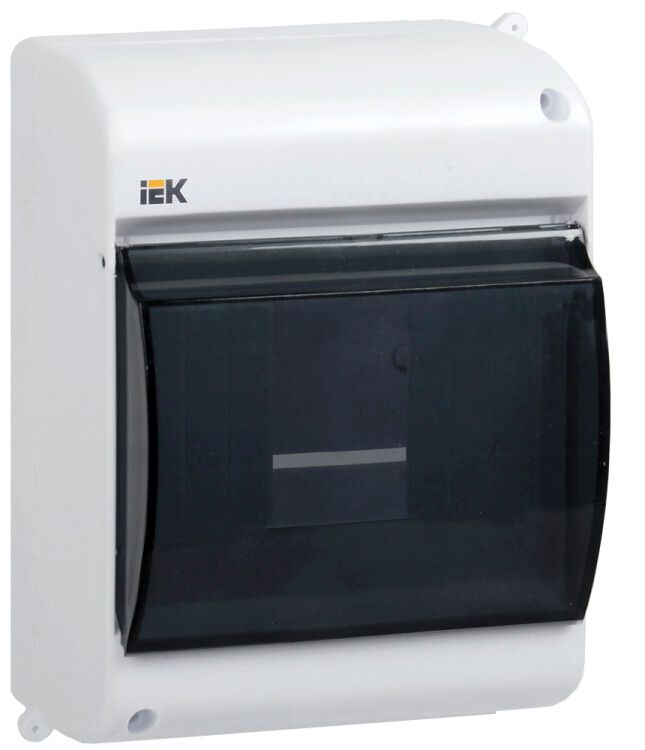

Щит распределительный КМПн 2/4 KREPTA 3 IP30 на 4 модуля IEK (ИЭК) MKP42-N-04-30-12

Корпус пластиковый КМПн 2/4 белый прозрачная крышка IP30 для 4-х автоматических выключателей - это компактный распределительный щит для монтажа четырёх автоматических выключателей в жилых и офисных помещениях. Произведённый компанией IEK, артикул mkp42-n-04-30-12, обеспечивает надёжную защиту коммутационных устройств и удобство обслуживания.

Назначение и область применения

Корпус КМПн 2/4 предназначен для внутренней установки автоматических выключателей в условиях с невысокими требованиями к защите от внешних воздействий. Подходит для распределительных щитов в квартирах, офисах, административных зданиях и других закрытых помещениях. Используется там, где требуется организовать защиту и управление электропитанием нескольких цепей - например, для освещения, розеток или бытовой техники.

Технические характеристики

• Количество модулей DIN: 4 (подходит для автоматов шириной до 18 мм каждый)
• Номинальное напряжение: 380 В - допустимо использование в трёхфазных сетях
• Номинальный ток: 63 А - максимальный ток, который может проходить через шины внутри корпуса
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды
• Материал корпуса: полистирол - самозатухающий, устойчив к механическим повреждениям
• DIN-рейка: встроена, фиксирует автоматы без дополнительных креплений
• Крышка: прозрачная, закрытого типа, открывается для доступа к оборудованию
• Количество вводов: 3 отверстия диаметром 21 мм - для ввода кабелей, легко выламываются
• Диапазон температур: от -20 до +80 C - работает в большинстве помещений, даже в неотапливаемых
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности
• Цвет: белый - сочетается с интерьерами, маскирует загрязнения
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Корпус КМПн 2/4 совместим со всеми стандартными автоматическими выключателями, соответствующими DIN EN 60947-2, установленными на рейке шириной 35 мм. Монтаж осуществляется открытым способом - крепится к стене с помощью дюбелей или саморезов. Отсутствие задней панели позволяет провести кабель прямо через отверстия в корпусе. Для герметизации входов рекомендуется использовать резиновые вставки (не входят в комплект).

Безопасность и стандарты

Корпус выполнен из самозатухающего полистирола, что снижает риск распространения пламени. Степень защиты IP30 предотвращает случайный доступ к токоведущим частям пальцами или инструментами, но не защищает от влаги - поэтому применение возможно только во внутренних помещениях. Соответствует требованиям ТУ 27.90.33-003-83135016-2017. Может быть опломбирована для предотвращения несанкционированного вскрытия.

Преимущества

• Прозрачная крышка позволяет визуально контролировать положение рычагов автоматов без открытия корпуса
• Встроенная DIN-рейка исключает необходимость самостоятельного крепления направляющей
• Выламываемые отверстия упрощают ввод кабелей - не нужны специальные инструменты
• Компактный размер (4 модуля) экономит место в малогабаритных щитках
• Поддерживает установку нескольких корпусов в один ряд - удобно для масштабирования системы

Ограничения применения

• Не предназначен для наружной установки - IP30 не защищает от влаги, пыли и перепадов температур на улице
• Не подходит для установки автоматов шириной более 18 мм - не поместятся все четыре устройства
• Корпус некомплектный - не включает автоматические выключатели, клеммы, кабели или крепёж
• Не имеет встроенной системы вентиляции - при длительной нагрузке выше 63 А возможен перегрев
• Полистирол менее ударопрочен, чем поликарбонат - не рекомендуется для мест с высоким риском механических повреждений

Примеры использования

• Распределительный щит в однокомнатной квартире - 4 автомата: освещение, розетки кухни, розетки комнаты, кондиционер
• Офисный щиток для управления питанием компьютеров, принтера и светильников
• Временные объекты - строительные будки, временные пункты контроля
• Дополнительный щиток в гараже для питания зарядного устройства и освещения

Практические советы

• Перед монтажом проверьте, чтобы суммарная ширина всех автоматов не превышала 72 мм (4 × 18 мм)
• Для лучшей герметичности используйте резиновые пробки или термоусадочные трубки в отверстиях 21 мм
• При установке в сырых помещениях (например, в подвале) дополнительно применяйте антикоррозийные составы на крепёж
• Не забудьте оставить свободное пространство вокруг корпуса - минимум 5 см с каждой стороны для теплоотвода
• Артикул mkp42-n-04-30-12 - единственный вариант этого корпуса в серии KREPTA; другие цвета и размеры имеют другие артикулы
