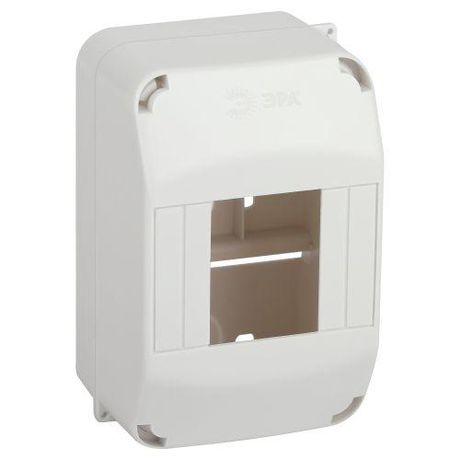

Корпус пластиковый навесной SIMPLE КМПн 1/4 IP20 белый | Б0062282 ЭРА

Корпус пластиковый навесной КМПн 1/4 IP20 белый от ЭРА - компактный ящик для монтажа модульной аппаратуры на DIN-рейку, предназначенный для внутренней установки в помещениях. Подходит для сборки распределительных щитов, защиты автоматов и УЗО, обеспечивает надежное крепление и простую замену оборудования.

Назначение и область применения

Корпус пластиковый навесной КМПн 1/4 IP20 белый используется для размещения однорядной модульной аппаратуры: автоматических выключателей, устройств защитного отключения (УЗО), реле напряжения, счетчиков и других устройств с креплением на DIN-рейку. Применяется в жилых домах, офисах, производственных помещениях там, где требуется компактное и безопасное размещение электротехнических элементов внутри зданий.

Технические характеристики

• Тип изделия: корпус пластиковый навесной
• Количество модулей DIN: 4 (возможно установить до четырёх стандартных модулей шириной 17,5 мм каждый)
• Способ монтажа: накладной - крепится к стене с помощью дюбелей или саморезов
• Степень защиты: IP20 - защита от контакта с пальцами и твердыми предметами более 12 мм; не защищен от воды
• Наличие DIN-рейки: да, встроена внутри корпуса, стандартная TS 35/7,5
• Материал корпуса: АБС-пластик - прочный, устойчивый к механическим воздействиям и перепадам температур
• Количество рядов: один
• Цвет: белый

Совместимость и монтаж

Корпус пластиковый навесной КМПн 1/4 IP20 белый совместим со всеми устройствами, имеющими стандартное крепление на DIN-рейку. Для монтажа:

• Подготовьте место на стене - поверхность должна быть ровной и сухой.
• Просверлите отверстия под крепления корпуса (на задней стенке предусмотрены места для крепежа).
• Зафиксируйте корпус с помощью дюбелей и шурупов (не входят в комплект).
• Установите DIN-рейку (уже вмонтирована) и закрепите на ней оборудование.
• Закройте крышку - фиксация осуществляется двумя пластиковыми защелками, которые легко открываются для обслуживания.

Не используйте корпус в условиях повышенной влажности, на улице или в помещениях с риском попадания воды - IP20 не обеспечивает защиту от жидкости.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для внутреннего использования. Степень защиты IP20 исключает случайный контакт с токоведущими частями пальцами или инструментами, что снижает риск поражения электрическим током. Соответствует ГОСТ Р МЭК 62208 для корпусов распределительных устройств.

Преимущества

• Встроенная DIN-рейка позволяет быстро и надежно фиксировать модульное оборудование без дополнительных креплений.
• Крышка фиксируется защелками - удобно открывать для проверки и ремонта, не требует инструментов.
• АБС-пластик обеспечивает долгий срок службы даже при постоянном использовании.
• Возможность опломбирования - можно использовать пломбы для предотвращения несанкционированного вскрытия, что важно для учетных щитов и коммунальных систем.

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от влаги, пыли и атмосферных осадков.
• Не рекомендован для сред с высокой запыленностью, агрессивными газами или химическими испарениями.
• Максимальная нагрузка - 4 модуля. Нельзя устанавливать устройства большей ширины (например, двухмодульные автоматы) без потери функциональности.
• Не рассчитан на высокие температуры выше +40 C - возможна деформация пластика.

Примеры использования

• Щиток в квартире - размещение автомата на входе и УЗО для группы розеток.
• Общий этажный щит в многоквартирном доме - установка счетчика и нескольких автоматов.
• Производственный участок - распределительный щиток для управления маломощным оборудованием.
• Кабинеты, серверные комнаты - защита сетевых фильтров и реле контроля.

Практические советы

• Перед монтажом проверьте, чтобы все провода были отключены и обесточены.
• Используйте кабельные вводы (приобретаются отдельно) для герметизации проходов проводов - хотя корпус IP20, это повысит надежность.
• При выборе места установки учтите свободный доступ к крышке - она должна открываться без препятствий.
• При необходимости замены оборудования - просто открутите крепления на рейке, не трогая корпус.
• Корпус пластиковый навесной КМПн 1/4 IP20 белый от ЭРА хорошо сочетается с другими изделиями серии КМПн - удобно для стандартизации щитов.
