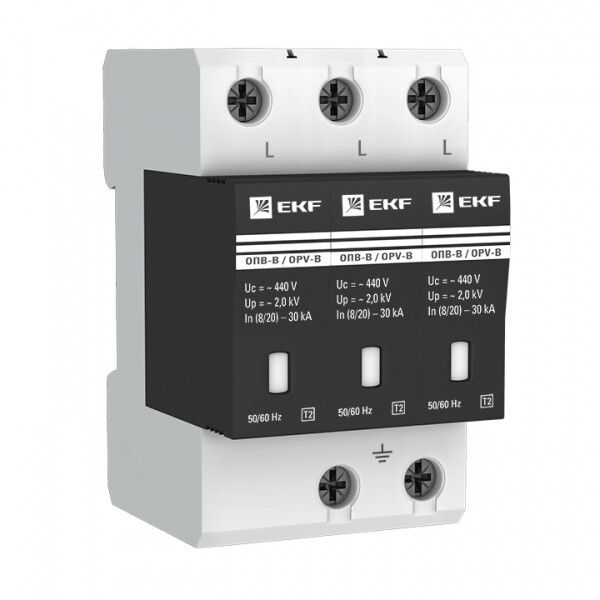

Ограничитель перенапряжений ОПВ-B 3P - opv-b3 EKF

Ограничитель импульсных перенапряжений ОПВ-B/3P In 30кА 400В с сигнализацией от EKF защищает оборудование от скачков напряжения в сетях 380/220 В, устанавливается на DIN-рейку и подходит как для промышленных, так и для бытовых объектов.

Назначение и область применения

Ограничитель импульсных перенапряжений ОПВ-B/3P In 30кА 400В с сигнализацией предназначен для защиты электрических установок от импульсных перенапряжений двух типов:

• Грозовые - вызванные прямыми или косвенными ударами молнии, включая попадание в грунт или соседние сооружения;
• Коммутационные - возникающие при переключениях в силовых сетях, аварийных режимах (например, КЗ на землю), резонансных явлениях или дуговых разрядах.

Подходит для использования в промышленных объектах (станции, цеха, насосные пункты) и жилых домах, административных зданиях, торговых комплексах. Устройство работает в сетях TN-C с напряжением 400 В и частотой 50 Гц.

Технические характеристики

• Тип устройства: Ограничитель импульсных перенапряжений класса B (по ГОСТ Р 51992-2002);
• Номинальное напряжение: 400 В переменного тока;
• Количество полюсов: 3 - защита всех фаз;
• Номинальный импульсный ток (I_n): 30 кА - способен выдерживать одиночные импульсы такой величины;
• Номинальная отключающая способность: 30 кА - максимальный ток, который устройство может безопасно отключить после срабатывания;
• Уровень защиты (U_p): 2 кВ - максимальное напряжение, которое будет передано на защищаемое оборудование после срабатывания;
• Сигнализация: оптическая - красный индикатор показывает состояние работы (зелёный - норма, красный - требуется замена);
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначено для открытого монтажа вне щита;
• Количество модулей: 3 - занимает три стандартных места на DIN-рейке;
• Максимальное сечение кабеля: 16 мм2 - для подключения к устройству; для подключения к шинам допускаются провода до 25 мм2;
• Частота: 50 Гц;
• Диапазон температур: от -40 C до +55 C - работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Материал корпуса: самозагасающий пластик;
• Гарантийный срок: 84 месяца (7 лет);
• Нормативный документ: ГОСТ Р 51992-2002 (соответствует МЭК 61643-1-98).

Совместимость и монтаж

Ограничитель импульсных перенапряжений ОПВ-B/3P In 30кА 400В с сигнализацией монтируется на стандартную DIN-рейку шириной 35 мм внутри распределительного щита. Подключение выполняется медными проводниками сечением до 16 мм2. Для подключения к шинам PE и N можно использовать провода до 25 мм2. Устройство совместимо только с системами TN-C - не применяйте в системах TT или TN-S без предварительной адаптации схемы.

Не требует внешнего питания - работает за счёт энергии импульса. После срабатывания индикатор меняет цвет на красный - сигнал к замене.

Безопасность и стандарты

Ограничитель импульсных перенапряжений ОПВ-B/3P соответствует требованиям ГОСТ Р 51992-2002 и Международному стандарту IEC 61643-1:1998. Обеспечивает защиту оборудования от термического разрушения благодаря внутреннему тепловому разъединителю. Корпус выполнен из самозагасающего материала - не распространяет горение.

Преимущества

• Высокая защитная способность - 30 кА позволяет эффективно работать даже в районах с высокой грозовой активностью;
• Явная визуальная сигнализация - легко контролировать состояние устройства без тестирования;
• Широкий температурный диапазон - надёжно функционирует в неотапливаемых помещениях и на улице внутри закрытых щитов;
• Длинная гарантия - 7 лет свидетельствуют о долговечности компонентов;
• Простота замены - устройство заменяется как обычный автомат, без демонтажа всей системы.

Ограничения применения

• Не предназначен для установки вне электрического щита - степень защиты IP20 исключает использование на открытом воздухе;
• Только для сетей TN-C - нельзя применять в системах TN-S или TT без изменения схемы заземления;
• Не обеспечивает защиту от длительных перенапряжений - для этого нужны стабилизаторы или реле напряжения;
• Не защищает от прямого удара молнии в линию - служит вторичным уровнем защиты, должен использоваться в сочетании с первичными УЗИП (класса A/C) на входе в здание.

Примеры использования

• Защита главного ввода в многоэтажном жилом доме;
• Щитовая на производстве - защита ЧПУ-станков, конвейеров, систем управления;
• Объекты связи - серверные, радиоузлы, базовые станции;
• Торговые центры - защита освещения, лифтов, систем безопасности;
• Сельскохозяйственные объекты - насосные станции, автоматические системы полива.

Практические советы

• Выбирайте место установки рядом с основным вводом - чем ближе к точке входа, тем выше эффективность защиты;
• Проверьте соответствие системы заземления - ОПВ-B/3P работает только в TN-C. Если система TN-S - используйте другую модель;
• При монтаже соблюдайте минимальные длины подводящих проводов - не более 0,5 м, чтобы минимизировать индуктивные потери;
• После каждого значительного грозового разряда проверяйте индикатор - если он стал красным, замените устройство немедленно;
• Для многократных перегрузок рекомендуется параллельно установить УЗИП класса C - это продлит срок службы ОПВ-B/3P.
