Ограничитель импульсного перенапряжения ОПС1-B 3Р In=30kA Un=400B Im=60kA | MOP20-3-B IEK

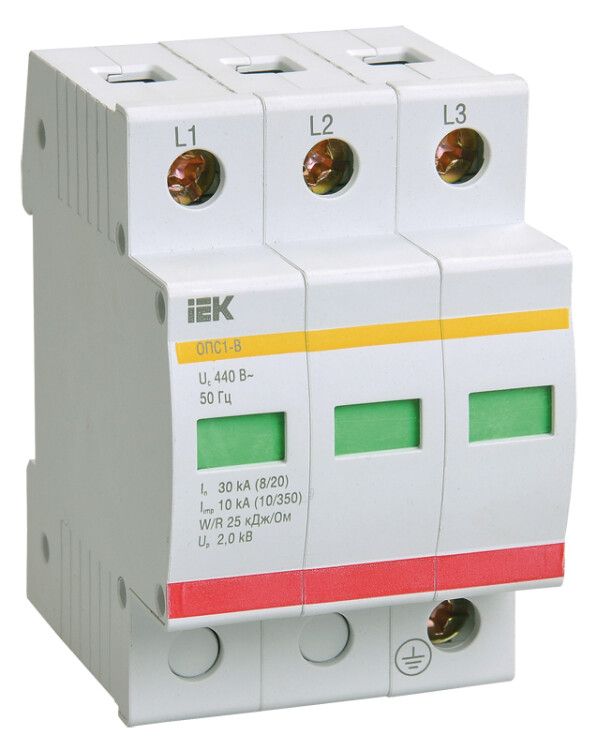

Ограничитель перенапряжения трехполюсный ОПС1-В 3Р In=30кА Un=400В Im=60кА от IEK (ИЭК) — устройство для защиты электрооборудования от скачков напряжения, установленное на DIN-рейку. Артикул mop20-3-b входит в серию KARAT и применяется в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Ограничитель перенапряжения ОПС1-В 3Р защищает электрические сети от импульсных перенапряжений, вызванных молниями или коммутацией оборудования. Подходит для установки в главных распределительных щитах (ГРЩ), этажных щитах и других точках входа энергии в здание. Применяется в объектах с переменным током: офисах, школах, больницах, торговых центрах и многоквартирных домах.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальный разрядный ток (In): 30 кА — уровень импульса, который устройство выдерживает без выхода из строя
• Общий импульсный ток (Im): 60 кА — максимальная нагрузка по току при одиночном ударе молнии
• Защитное напряжение: до 400 В — максимальное напряжение, которое попадёт на защищённую цепь после срабатывания
• Количество полюсов: 3 — защита всех фаз L1, L2, L3
• Класс защиты: B — соответствует первому уровню защиты по ГОСТ Р 51992-2011, устанавливается на входе в здание
• Номинальное напряжение постоянного тока: 440 В — допустимый предел для DC-цепей, если используется в смешанных системах
• Степень защиты: IP20 — защищено от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Максимальное сечение кабеля: 25 мм² — позволяет подключить медные провода до этого размера
• Количество модулей DIN: 3 — занимает три стандартных модуля шириной 17,5 мм каждый
• Способ монтажа: на DIN-рейку 35 мм с Ω-профилем
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Сигнализация: оптический индикатор — горит зелёным при работоспособности, красным — при отказе
• Нормативный документ: ГОСТ Р 51992-2011
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C и повышенной влажности

Совместимость и монтаж

Ограничитель перенапряжения ОПС1-В 3Р совместим с любыми щитами, оснащёнными стандартной DIN-рейкой 35 мм. Монтируется без инструментов: просто защёлкивается на рейку. Кабель подключается к верхним и нижним клеммам — важно использовать провода сечением не более 25 мм². Для правильной работы требуется минимальное расстояние между входом и устройством — рекомендуется подводить фазы прямо к нему, минимизируя длину подводящих проводов. Нельзя устанавливать на открытые площадки или в условиях воздействия воды и пыли — IP20 не обеспечивает внешнюю защиту.

Безопасность и стандарты

ОПС1-В 3Р соответствует требованиям ГОСТ Р 51992-2011 и классифицируется как устройство уровня B — первый этап защиты от импульсных перенапряжений. Встроенная термозащита автоматически отключает устройство при перегреве, что снижает риск возгорания. Индикация состояния (зелёный/красный свет) позволяет оперативно выявить отказ без вскрытия щита. Устройство не содержит сменных модулей — это исключает риск некорректной замены и повышает пожарную безопасность.

Преимущества

• Сниженное остаточное напряжение — лучше защищает чувствительное оборудование (например, компьютеры, PLC, системы управления)
• Отсутствие сменного варисторного модуля — повысила надёжность, устранила контактные потери и снизила стоимость
• Оптическая сигнализация — легко контролировать состояние устройства без демонтажа
• Высокая импульсная стойкость (60 кА) — выдерживает самые сильные грозовые разряды
• Долгий срок службы — 15 лет без обслуживания
• Подходит для массового применения — цена ниже аналогов с сменными модулями

Ограничения применения

• Не предназначена для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не защищает от длительных перенапряжений — только от кратковременных импульсов (молнии, коммутации)
• Не подходит для сетей постоянного тока выше 440 В
• Требует обязательной установки перед основной нагрузкой — нельзя ставить последним в цепи
• Не заменяет УЗО или автоматический выключатель — работает в паре с ними

Примеры использования

• Главный распределительный щит многоквартирного дома — защита всей электросети от грозовых импульсов
• Щитовая в торговом центре — защита систем освещения, лифтов, видеонаблюдения
• Производственные участки с ЧПУ-станками — предотвращение сбоев в управлении из-за помех
• Школы и больницы — обеспечение бесперебойной работы медицинского и учебного оборудования

Практические советы

• Выбирайте ОПС1-В 3Р для первого уровня защиты — он стоит на входе в здание, а не рядом с оборудованием
• Проверьте сечение кабеля перед подключением — превышение 25 мм² может привести к нагреву и выходу из строя
• При индикации красного цвета — замените устройство сразу, даже если питание есть
• Не используйте адаптеры или удлинители для подключения — все провода должны идти напрямую
• При проектировании учтите, что три модуля занимают 52,5 мм места — планируйте место в щите заранее
• ОПС1-В 3Р от IEK (ИЭК) — артикул mop20-3-b — хорошо сочетается с другими изделиями серии KARAT, что упрощает комплектацию щита
