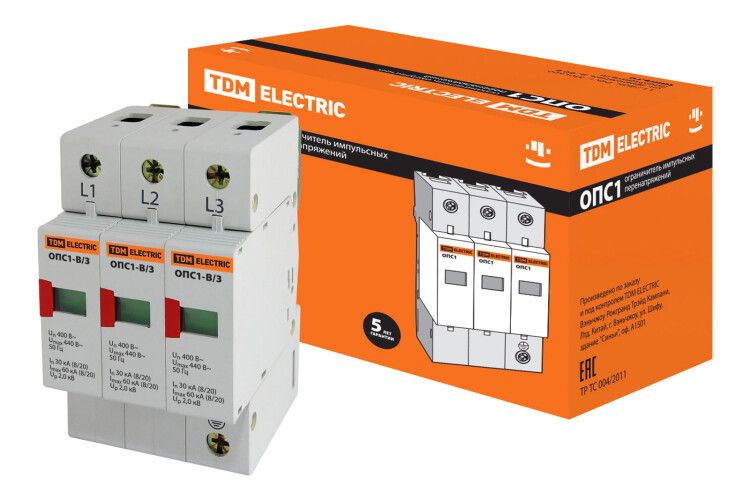

Разрядник ОПС1-B 3Р In=30kA Un=400B Im=60kA | SQ0201-0003 TDM

Разрядник ОПС1-B 3-полюсный ток номинальный 30 кА напряжение номинальное 400 В ток импульсный 60 кА от TDM ELECTRIC предназначен для защиты электрооборудования от высоковольтных импульсов, возникающих при грозовых разрядах или коммутационных перенапряжениях. Устройство устанавливается перед коммутационными аппаратами и счётчиками, обеспечивая надёжную работу всей цепи.

Назначение и область применения

Разрядник ОПС1-B 3-полюсный ток номинальный 30 кА напряжение номинальное 400 В ток импульсный 60 кА защищает электрические сети переменного тока на напряжение до 400 В от кратковременных скачков напряжения. Он используется в распределительных щитах жилых, административных и промышленных зданий. Особенно актуален там, где есть чувствительная нагрузка - автоматические системы, электронные счётчики, частотные преобразователи.

Технические характеристики

• Число полюсов: 3
• Номинальное напряжение: 400 В
• Номинальный ток разряда (In): 30 кА
• Импульсный ток разряда (Iimp): 60 кА
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Стандарт исполнения: соответствует требованиям ГОСТ IEC 61643-11

Совместимость и монтаж

Разрядник ОПС1-B 3-полюсный ток номинальный 30 кА напряжение номинальное 400 В ток импульсный 60 кА имеет стандартную ширину, совместимую с модульными устройствами DIN-рейки. Его можно легко установить в любой типовой силовой щиток рядом с автоматическими выключателями, УЗО и счётчиками. Подключение выполняется через клеммы сверху и снизу - провода должны иметь сечение до 25 мм2. Для надёжности рекомендуется использовать медные многожильные провода с наконечниками.

Безопасность и стандарты

Корпус изготовлен из материала, который не поддерживает горение - это снижает риск распространения пламени при аварийном нагреве. Разрядник соответствует требованиям ГОСТ IEC 61643-11, регламентирующему безопасность устройств защиты от импульсных перенапряжений. Применение устройства повышает уровень безопасности объекта в соответствии с ПУЭ и СП 31-110.

Преимущества

• Высокая защитная способность: способен рассеивать энергию импульса до 60 кА, что покрывает большинство грозовых воздействий в средней полосе России.
• Физическая совместимость: стандартные габариты позволяют заменить аналогичные устройства без доработки шкафа.
• Устойчивый корпус: материал не подвержен деформации при температурных колебаниях и не воспламеняется даже при длительном перегреве.
• Лёгкий монтаж: не требует специальных инструментов - фиксируется на DIN-рейке одним движением.

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только для переменного тока 400 В.
• Не заменяет основную защиту (например, автоматический выключатель или УЗО); работает как вторичная мера защиты.
• Не следует устанавливать вне закрытых щитов - внешнее воздействие влаги, механических ударов или прямого солнца недопустимо.
• После нескольких крупных импульсов (особенно близко к предельным значениям) возможна потеря эффективности - требуется периодическая проверка состояния.

Примеры использования

• Защита входного щита многоэтажного дома перед счётчиком и группой автоматических выключателей.
• Установка на промышленном участке перед ЧПУ-станком или системой управления конвейером.
• Обеспечение защиты в офисных центрах, где установлены серверы, компьютеры и точные измерительные приборы.

Практические советы

• Перед установкой проверьте наличие заземления - разрядник работает только при правильно организованной системе заземления TN-S или TT.
• Подключайте провода плотно - плохой контакт увеличивает переходное сопротивление и снижает эффективность защиты.
• При использовании в районах с частыми грозами рекомендуется контролировать состояние разрядника ежегодно - особенно после летнего сезона.
• Не используйте этот разрядник в качестве единственной защиты - всегда сочетайте его с другими устройствами (выключатели, УЗО, стабилизаторы).
• Артикул sq0201-0003 от TDM ELECTRIC - это конкретная модель; при замене убедитесь, что новый элемент имеет те же параметры In=30 кА и Iimp=60 кА.
