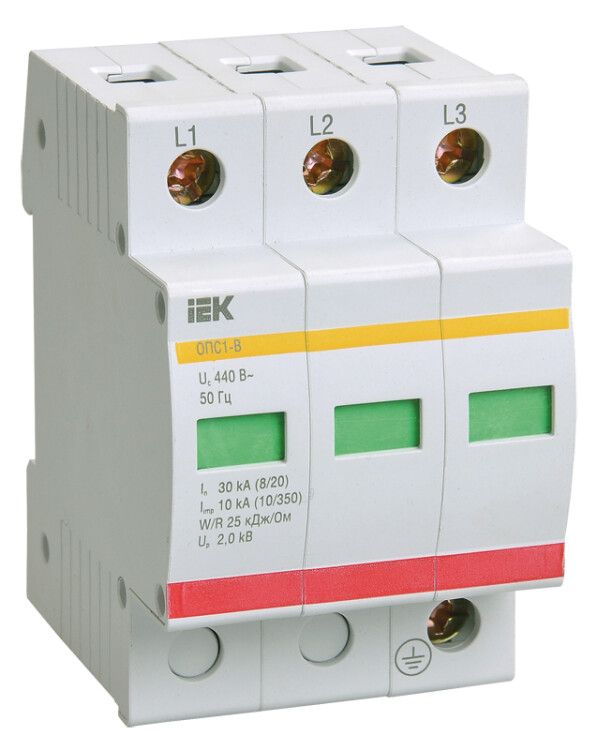

Ограничитель импульсного перенапряжения ОПС1-C 3Р In=20kA Un=400B Im=40kA | MOP20-3-C IEK

Ограничитель перенапряжения трехполюсный ОПС1-C 3Р In=20кА Un=400В Im=40кА от IEK (ИЭК) - устройство для защиты электрооборудования от импульсных скачков напряжения, таких как удары молнии или коммутационные перегрузки. Артикул mop20-3-c относится к модернизированной серии KARAT и обеспечивает надежную работу в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Ограничитель перенапряжения ОПС1-C 3Р In=20кА Un=400В Im=40кА защищает электрические сети переменного тока от высоковольтных импульсов, вызванных грозовой деятельностью или включением/выключением крупных нагрузок. Применяется в главных распределительных щитах (ГРЩ), этажных щитах и на входе в объекты - жилые дома, офисы, торговые центры, производственные помещения. Особенно актуален там, где есть чувствительная электроника: системы автоматизации, серверы, освещение, насосы, конвейеры.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток); допустимо до 440 В постоянного тока
• Класс защиты: C - предназначено для установки на втором уровне защиты (внутри помещений)
• Номинальный разрядный ток (In): 20 кА - способен выдерживать типичные грозовые импульсы
• Общий импульсный ток (Im): 40 кА - максимальная прочность на одиночный импульс 8/20 мкс
• Защитное напряжение: ≤400 В - уровень напряжения, который проходит через устройство после срабатывания
• Количество полюсов: 3 - защита всех фаз L1, L2, L3 в трёхфазной системе
• Способ монтажа: на DIN-рейку 35 мм, занимает 3 модуля
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Максимальное сечение кабеля: 25 мм2 - совместим с большинством силовых проводов
• Сигнализация: оптическая индикация состояния (зелёный/красный цвет) - позволяет визуально контролировать работоспособность
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Нормативный документ: ГОСТ Р 51992-2011

Совместимость и монтаж

Ограничитель перенапряжения ОПС1-C 3Р In=20кА Un=400В Im=40кА монтируется на стандартную DIN-рейку 35 мм в любом распределительном щите. Подключение выполняется медными проводниками сечением до 25 мм2. Для правильной работы требуется минимум два уровня защиты: первый - на вводе (класс B), второй - здесь, класс C. Не устанавливается напрямую перед бытовыми приборами - только в щитах. Каждый полюс подключается последовательно между фазой и PE-проводом. Обязательно проверьте соответствие сечения кабеля и момента затяжки контактов (не указано, но рекомендуется использовать динамометрический ключ при наличии инструкций завода-изготовителя).

Безопасность и стандарты

Ограничитель соответствует требованиям ГОСТ Р 51992-2011 и имеет встроенную термозащиту, которая отключает устройство при перегреве, предотвращая риск возгорания. Индикатор состояния сигнализирует о выходе из строя - красный цвет означает необходимость замены. IP20 не предусматривает защиту от внешней среды - поэтому монтаж возможен только во внутренних щитах с герметичным корпусом. Нельзя использовать вне помещений или в сырых местах без дополнительной защиты.

Преимущества

• Отсутствие сменного варисторного модуля - повысило надёжность и снизило стоимость
• Сниженное остаточное напряжение - меньше риска повреждения подключённой аппаратуры
• Улучшенная тепловая стабильность - меньшая рассеиваемая мощность продлевает срок службы
• Оптическая индикация - легко диагностировать состояние без тестирования
• Совместим с сериями KARAT - единая система комплектации для щитов IEK

Ограничения применения

• Не предназначен для установки на вводе в здание - нужен класс B выше по цепи
• IP20 запрещает использование в открытых шкафах, на улице, в сырых помещениях
• Не защищает от длительных перенапряжений - только от кратковременных импульсов
• Не применяется в сетях постоянного тока свыше 440 В
• Не заменяет автоматические выключатели - работает в паре с ними

Примеры использования

• Главный распределительный щит многоквартирного дома - защита всей электросистемы
• Щит управления на производстве - защита ЧПУ-станков, промышленных роботов
• Офисный щит - сохранение серверов, компьютеров, телефонных систем
• Торговый центр - обеспечение бесперебойной работы лифтов, световых систем, POS-терминалов

Практические советы

• Выбирая ОПС1-C 3Р In=20кА Un=400В Im=40кА, убедитесь, что ваш щит имеет место под 3 модуля DIN и достаточное сечение вводных кабелей (до 25 мм2)
• Подключайте устройство сразу после основного автомата - так он будет защищать всю группу ниже
• Проверяйте индикатор каждые 6–12 месяцев - если горит красный, замените устройство
• Не используйте этот ОПС1 как единственный уровень защиты - всегда сочетайте с устройством класса B на вводе
• При замене - отключите питание! Хотя устройство само отключается при отказе, безопаснее работать без напряжения
• Артикул mop20-3-c - точный аналог оригинала IEK, совместим с другими изделиями серии KARAT
