Устройство защиты от импульсных перенапряжений Т1+Т2; Iimp-12,5kA; In-20kA; Uc-275В; 3+0 EKF PROxima | OV12-3-503

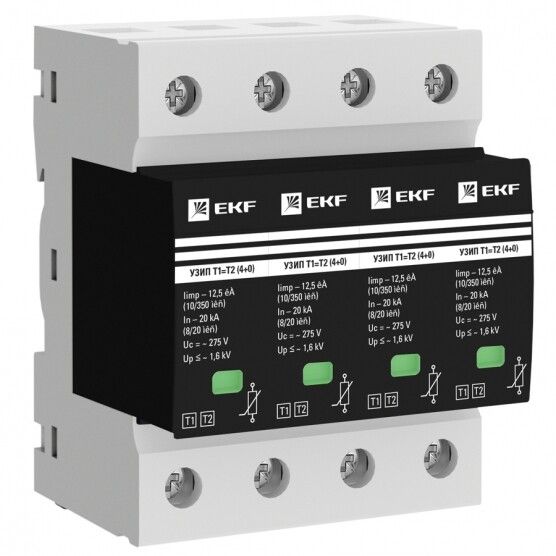

Устройство защиты от импульсных перенапряжений Т1+Т2; Iimp-12,5kA; In-20kA; Uc-275В; 3+0 от бренда EKF обеспечивает двухступенчатую защиту электрооборудования от грозовых импульсов и перенапряжений, возникающих при прямом попадании молнии в воздушную линию или систему молниезащиты здания. Артикул ov12-3-503 соответствует требованиям для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Этот тип устройства защиты от импульсных перенапряжений (УЗИП) предназначен для работы в качестве первой и второй ступени защиты одновременно. Он защищает оборудование от высоких энергий, вызванных прямыми ударами молнии - например, когда молния поражает ЛЭП или молниеотвод. Подходит для установки в главном вводном щите здания, где входящая линия питания проходит через точку возможного прямого воздействия молнии. Применяется в промышленных объектах, жилых домах, торговых центрах, логистических комплексах и других местах с высоким риском грозовых перенапряжений.

Технические характеристики

• Тип защиты: T1+T2 - сочетание защиты от прямого удара молнии (T1) и последующего снижения остаточного напряжения (T2);
• Номинальный импульсный ток (Iimp): 12,5 кА - способность выдерживать один импульс молнии длительностью 10/350 мкс;
• Номинальный ток разрядника (In): 20 кА - максимальная нагрузка по току при тестировании импульсом 8/20 мкс;
• Номинальное рабочее напряжение (Uc): 275 В - допустимое постоянное напряжение сети переменного тока 400 В между фазами (3×230 В);
• Уровень защиты (Up): 1,6 кВ - максимальное напряжение, которое будет передано на защищаемое оборудование после срабатывания;
• Количество полюсов: 3 - защита всех трёх фаз без нулевого провода (конфигурация 3+0);
• Количество модулей: 3 - занимает три ширины стандартной DIN-рейки;
• Способ монтажа: на DIN-рейку 35 мм;
• Максимальное сечение проводника: 25 мм2 - позволяет использовать медные провода до этого сечения;
• Сигнализация: оптическая индикация состояния (зелёный цвет - исправен, красный - требуется замена);
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги;
• Гарантия: 7 лет (84 месяца).

Совместимость и монтаж

Устройство совместимо со всеми стандартными щитами, оснащёнными DIN-рейкой 35 мм. Монтаж выполняется в соответствии с ГОСТ Р 51992-2002 и IEC 61643-11. Для правильной работы необходимо подключать устройство как можно ближе к вводному автомату, используя короткие и прямые провода. Минимальная длина проводов - не более 0,5 метра. Ноль (N) не подключается - конфигурация 3+0 предполагает защиту только фазных проводников. Кабели должны быть надёжно затянуты в клеммах с моментом, соответствующим сечению 25 мм2. После монтажа проверьте положение индикатора: он должен быть зелёным.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2002. Сертифицировано для использования в сетях TN-S, TN-C-S и TT. Не содержит опасных веществ согласно RoHS. Индикатор состояния позволяет своевременно выявить отказ, что повышает безопасность эксплуатации. При срабатывании устройство не создаёт открытой дуги и не выбрасывает горячие частицы.

Преимущества

• Объединяет две функции защиты (T1 и T2) в одном корпусе - экономит место в щите;
• Высокая устойчивость к энергии молнии (Iimp=12,5 кА) - подходит для регионов с частыми грозами;
• Оптический индикатор позволяет легко контролировать работоспособность без измерительных приборов;
• Длительная гарантия - 7 лет - свидетельствует о надёжности компонентов;
• Поддерживает большие сечения проводов (до 25 мм2) - удобно для мощных вводов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование на улице или в сырых помещениях без дополнительной защиты;
• Не защищает от перенапряжений, вызванных коммутацией внутри сети (например, запуском двигателей) - для них требуются отдельные устройства T2/T3;
• Не работает в сетях постоянного тока - номинальное напряжение постоянного тока равно 0 В;
• Не имеет защиты нулевого провода - нельзя применять в конфигурациях 3+N+PE без дополнительного УЗИП;
• После одного серьёзного импульса (близкого к Iimp) устройство может выйти из строя - рекомендуется периодическая проверка индикатора.

Примеры использования

• Главный ввод в многоэтажный жилой дом с внешним молниеотводом;
• Щитовая на промышленном предприятии, где питание поступает по воздушной линии;
• Распределительный щит на АЗС, складе или автостоянке с металлической крышей;
• Объекты с чувствительной электроникой: серверные, системы управления, видеонаблюдение.

Практические советы

• Перед установкой убедитесь, что номинальное напряжение вашей сети (400 В) соответствует Uc=275 В - это нормально для трёхфазной системы 230/400 В;
• Используйте только медные провода сечением до 25 мм2 - алюминий не рекомендован;
• Проверяйте состояние индикатора хотя бы раз в год - особенно после грозового сезона;
• Если индикатор стал красным - немедленно замените устройство, даже если система продолжает работать;
• Не устанавливайте этот УЗИП сразу после счётчика, если есть возможность - лучше поместить его между вводным автоматом и групповыми рубильниками;
• Для полной защиты добавьте вторичные УЗИП (T2/T3) на выходе щита - они защитят оборудование от оставшихся импульсов.
