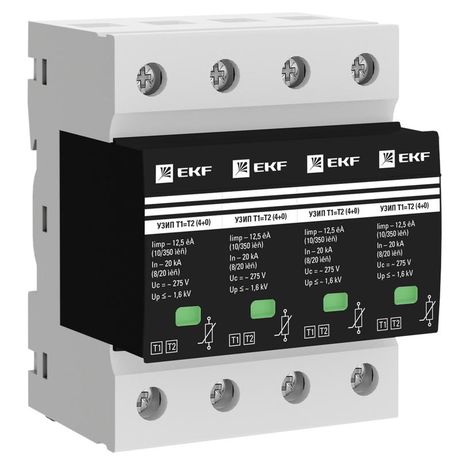

Устройство защиты от импульсных перенапряжений Т1+Т2; Iimp-12,5kA; In-20kA; Uc-275В; 1+0 EKF PROxima | OV12-1-501

Устройство защиты от импульсных перенапряжений Т1+Т2 EKF ov12-1-501 обеспечивает двухступенчатую защиту электрооборудования от высоковольтных импульсов, возникающих при попадании молнии в воздушную линию или систему молниезащиты здания.

Назначение и область применения

Устройство защиты от импульсных перенапряжений Т1+Т2 EKF ov12-1-501 применяется в распределительных щитах на входе в здание, где требуется защита от прямых ударов молнии и последующих переходных процессов. Это устройство работает как первая ступень защиты (Т1) при попадании молнии в ЛЭП или молниеотвод, а также как вторая ступень (Т2) - для снижения остаточного напряжения до безопасного уровня перед оборудованием внутри помещения. Подходит для объектов с внешней молниезащитой: жилые дома, административные здания, производственные цеха, торговые комплексы.

Технические характеристики

• Номинальное напряжение: 275 В переменного тока
• Номинальный импульсный ток (I_n): 20 кА (по стандарту IEC 61643-11)
• Уровень защиты (U_p): 1,6 кВ - максимальное напряжение, которое пройдет через устройство при импульсе
• Количество полюсов: 1 (защита одной фазы + нулевой проводник)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Максимальное сечение подключаемого провода: 25 мм2
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Габариты: 1 модуль (стандартная ширина для коммутационной аппаратуры)
• Сигнализация состояния: оптический индикатор (зеленый/красный цвет показывает работоспособность)
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений Т1+Т2 EKF ov12-1-501 совместимо со всеми типами щитов, оснащенных DIN-рейкой 35 мм. Монтаж выполняется вводным автоматическим выключателем после счетчика и до основной группы нагрузок. Каждый проводник подключается к клеммам устройства: фаза - L, ноль - N. Для надежной работы необходимо соблюдать минимальную длину подводящих проводов (не более 0,5 м) и избегать петель. Установка возможна только в закрытом помещении - IP20 не допускает воздействия влаги или пыли.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 61643-11 и российскому ГОСТ Р 51992-2002. Применяется в соответствии с ПУЭ (глава 1.7) для защиты от импульсных перенапряжений. Индикатор состояния позволяет оперативно выявить выход из строя - при красном свете устройство требует замены. Наличие сертификатов подтверждает соответствие требованиям безопасности при работе в сетях TN-S и TT.

Преимущества

• Двухступенчатая защита (Т1+Т2) в одном корпусе - упрощает проектирование и экономит место в щите
• Высокая способность рассеивать энергию (20 кА) - надежно справляется с мощными импульсами
• Оптическая сигнализация - сразу видно состояние защиты без тестирования
• Длительная гарантия (7 лет) - указывает на качество компонентов и долговечность
• Стандартный 1-модульный формат - легко интегрируется в существующие щиты

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование на улице или в сырых местах
• Работает только в сетях переменного тока 275 В - не поддерживает постоянный ток (DC 0 В)
• Не заменяет основную молниезащиту (громоотвод) - является лишь внутренним элементом комплексной системы
• Не защищает от длительных перенапряжений (например, при обрыве нуля) - нуждается в сочетании с УЗО и реле контроля напряжения
• После одного серьезного удара молнии может выйти из строя - требует периодической проверки и замены

Примеры использования

• Защита электроники в частном доме с внешним молниеотводом
• Щит в офисном здании с автономной ЛЭП
• Производственный участок с чувствительными контроллерами и ЧПУ-станками
• Объекты связи, серверные комнаты, системы видеонаблюдения

Практические советы

• Перед установкой убедитесь, что номинальный ток вашего вводного автомата не ниже 20 А - иначе устройство будет отключаться при срабатывании
• Подключение проводов делайте плотно - плохой контакт увеличивает риск нагрева и отказа
• Проверяйте индикатор каждые 6–12 месяцев - даже если оборудование работает, УЗИП могло выйти из строя
• При замене используйте тот же артикул - EKF ov12-1-501 имеет специфику по уровню защиты U_p=1,6 кВ, которая важна для согласования с другими УЗИП
• Не устанавливайте параллельно другие УЗИП без расчета координации - это может вызвать некорректную работу всей системы
