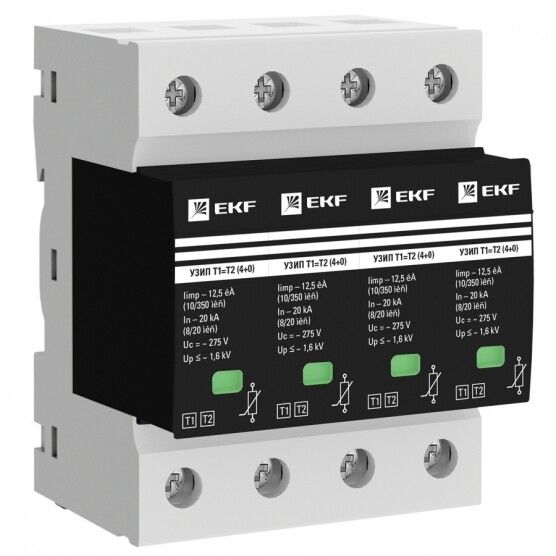

Устройство защиты от импульсных перенапряжений Т1+Т2; Iimp-12,5kA; In-20kA; Uc-275В; 1+1 EKF PROxima | OV12-11-505

Устройство защиты от импульсных перенапряжений Т1+Т2 EKF ov12-11-505 обеспечивает двухступенчатую защиту электрооборудования от грозовых и коммутационных перенапряжений, устанавливается на DIN-рейку в распределительных щитах зданий с внешней молниезащитой.

Назначение и область применения

Устройство защиты от импульсных перенапряжений Т1+Т2 EKF ov12-11-505 применяется в системах электроснабжения, где есть риск попадания прямого удара молнии - например, на объектах с внешним молниеотводом или воздушными линиями электропередачи. Это устройство работает как первая ступень защиты (Т1), принимая на себя основную энергию молнии, и одновременно как вторая ступень (Т2), снижая остаточное напряжение до безопасного уровня. Подходит для установки в главном вводном щите жилых, административных и промышленных зданий.

Технические характеристики

• Номинальное напряжение: 275 В - рассчитано на сети переменного тока 230/400 В, 50 Гц;
• Номинальный импульсный ток: 20 кА - способно выдерживать многократные импульсы высокой мощности;
• Уровень защиты по напряжению: 1,6 кВ - максимальное напряжение, которое пройдет через устройство после срабатывания;
• Количество полюсов: 2 - защищает фазу и ноль (L+N);
• Количество проводников: 2 - соответствует схеме TN-S/TN-C-S;
• Максимальное сечение провода: 25 мм2 - позволяет использовать медные кабели до этого сечения;
• Габарит: 2 модуля - занимает 36 мм ширины на DIN-рейке;
• Способ монтажа: на DIN-рейку 35 мм - совместим со всеми стандартными щитами;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не предназначен для открытой установки вне щита;
• Сигнализация: оптическая - красный индикатор показывает состояние работоспособности;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений Т1+Т2 EKF ov12-11-505 монтируется на стандартной DIN-рейке 35 мм внутри распределительного щита. Для подключения используются два провода: фаза и нуль. Максимальное сечение 25 мм2 требует точного затягивания клемм - недостаточно плотная фиксация вызывает нагрев, слишком сильное - повреждает контакты. Кабель должен быть без изгиба под острым углом - радиус изгиба не менее 5×диаметра кабеля. После монтажа проверьте положение индикатора: зелёный цвет = исправно, красный = требуется замена.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51992-2016 и IEC 61643-11. Применяет технологию газоразрядных трубок и варисторов, обеспечивающих надёжное ограничение импульса. Наличие оптической сигнализации позволяет оперативно выявить отказ без вскрытия щита. Устройство не содержит опасных веществ и соответствует RoHS.

Преимущества

• Двухступенчатая защита (Т1+Т2) в одном корпусе - экономит место в щите и упрощает проектирование;
• Высокий уровень импульсной стойкости (20 кА) - подходит для регионов с частыми грозами;
• Чёткая визуальная индикация состояния - исключает необходимость тестирования мультиметром;
• Длительная гарантия (7 лет) - свидетельствует о высоком качестве компонентов;
• Поддержка сечения до 25 мм2 - совместимо с основными кабелями ввода в здания.

Ограничения применения

• Не предназначен для установки вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли;
• Не заменяет основную молниезащиту (молниеприёмник, заземление) - работает только как внутреннее устройство второй ступени;
• Не рекомендовано применять в сетях с постоянным током или напряжением выше 275 В переменного тока;
• После одного крупного импульса (например, прямого удара молнии) устройство может выйти из строя - даже если индикатор остаётся зелёным, следует проверить его тестером или заменить по плану.

Примеры использования

• Главный ввод в многоэтажный жилой дом с молниеприёмником на крыше;
• Промышленный цех с воздушной ЛЭП 10 кВ на входе;
• Административное здание с автономной системой молниезащиты;
• Объекты связи, серверные комнаты, АРМ - там, где важна целостность электроники.

Практические советы

• Установите УЗИП Т1+Т2 EKF ov12-11-505 как можно ближе к вводному автомату - чем короче провода, тем эффективнее защита;
• Используйте отдельные клеммы для подключения - не соединяйте с другими устройствами на одной клемме;
• Проверяйте индикатор каждые 6–12 месяцев - особенно после грозового сезона;
• При наличии нескольких уровней защиты (Т1→Т2→Т3) - этот аппарат должен быть первым в цепи;
• Не используйте в цепях с частыми скачками напряжения без причины - это может указывать на проблему в сети, которую нужно устранить до установки УЗИП.
