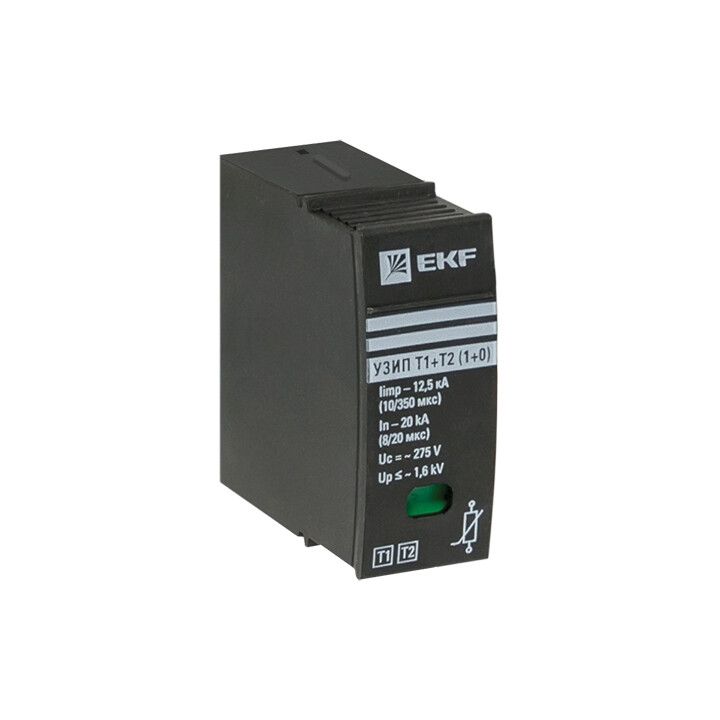

Сменный модуль к устройству защиты от импульсных перенапряжений Т1+Т2 PROxima от EKF - это запасная часть для быстрой замены отказавшего варисторного элемента в устройствах серии PROxima. Он обеспечивает восстановление функции защиты после срабатывания, сохраняя целостность всей системы УЗИП.

Назначение и область применения

Сменный модуль к устройству защиты от импульсных перенапряжений Т1+Т2 PROxima используется исключительно для замены выработавшего свой ресурс варисторного модуля внутри уже установленного устройства защиты типа Т1+Т2. Его задача - восстановить способность УЗИП поглощать высоковольтные импульсы, вызванные грозовыми разрядами или коммутационными скачками напряжения. Применяется в распределительных щитах зданий, промышленных объектах, энергообъектах и других местах, где требуется надёжная защита электрооборудования от импульсных перенапряжений.

Технические характеристики

• Номинальное напряжение: 230 В - совместим с однофазной сетью переменного тока;
• Уровень защиты по напряжению: 1,6 кВ - уровень, до которого модуль остаётся закрытым; выше этого значения начинает сбрасывать энергию;
• Номинальный импульсный ток: 20 кА - максимальный ток одиночного импульса, который модуль может безопасно рассеять без повреждения;
• Количество полюсов: 1 - защищает один фазный проводник;
• Количество проводников: 1 - подключение осуществляется одним входным и одним выходным проводом;
• Максимальное сечение проводника: 25 мм2 - позволяет использовать медные жилы до указанного размера;
• Сигнализация: оптическая - красный индикатор показывает состояние отказа модуля;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытом корпусе;
• Гарантийный срок: 84 месяца - длительный период гарантии на компонент, что указывает на качество материалов.

Совместимость и монтаж

Сменный модуль к устройству защиты от импульсных перенапряжений Т1+Т2 PROxima совместим **только** с оригинальными устройствами защиты T1+T2 от EKF серии PROxima. Монтаж выполняется внутренне - модуль вставляется в специальный слот в корпусе УЗИП. Для замены необходимо:

• Обесточить цепь перед работой;
• Вынуть старый модуль, используя рычаг или захват (по дизайну корпуса);
• Вставить новый модуль до характерного щелчка;
• Проверить положение индикатора - он должен стать зелёным (при исправности).

Не допускается использование модуля вне корпуса УЗИП или в системах другого бренда - это нарушит работу защиты и аннулирует гарантию.

Безопасность и стандарты

Сменный модуль к устройству защиты от импульсных перенапряжений Т1+Т2 PROxima соответствует требованиям ГОСТ IEC 61643-11 и EN 61643-11, которые регламентируют тестирование и классификацию устройств защиты от импульсных перенапряжений. Индикация состояния выполнена в соответствии со стандартами безопасности для визуального контроля работоспособности без вскрытия оборудования.

Преимущества

• Работает как автономный элемент - не требует программирования или настроек;
• Легко меняется без демонтажа всего УЗИП - снижает время простоя;
• Цветовая сигнализация даёт наглядную информацию о состоянии защиты;
• Поддерживается долгий гарантийный срок - 7 лет - что свидетельствует о стабильности технологии;
• Произведён в России компанией EKF - обеспечен сервис и наличие запчастей.

Ограничения применения

• Не применяется в трёхфазных системах - только для одной фазы;
• Не работает самостоятельно - обязателен корпус УЗИП Т1+Т2 PROxima;
• Не предназначено для постоянного воздействия повышенного напряжения - только для кратковременных импульсов;
• Не рекомендован для открытых площадок или сырых помещений - степень защиты IP20 не предусматривает влагозащиту;
• Не подлежит ремонту - при срабатывании заменяется полностью.

Примеры использования

• Замена сгоревшего модуля в главном вводном щите многоквартирного дома;
• Восстановление работы УЗИП на производстве после грозового удара;
• Обслуживание распределительного пункта на АЭС или ТЭЦ, где важна бесперебойность;
• Ремонт в офисных центрах, где чувствительное оборудование (серверы, КИПиА) требует защиты от скачков.

Практические советы

• Перед покупкой проверьте модель вашего УЗИП - серия должна точно совпадать с “PROxima”;
• При наличии нескольких модулей в одном шкафе - заменяйте все сразу, если они одного возраста - так повысится надёжность;
• Не игнорируйте сигнал индикатора - даже если система продолжает работать, защита уже отключена;
• Учитывайте посадочные размеры - модуль имеет фиксированную форму и не подойдёт к аналогам других брендов;
• Храните запасные модули в сухом месте - влага может повредить контакты даже в неработающем состоянии.
