Устройство защиты от импульсных перенапряжений РИФ-Э-II+III 275/10 с (1+1) Стример 122106 c

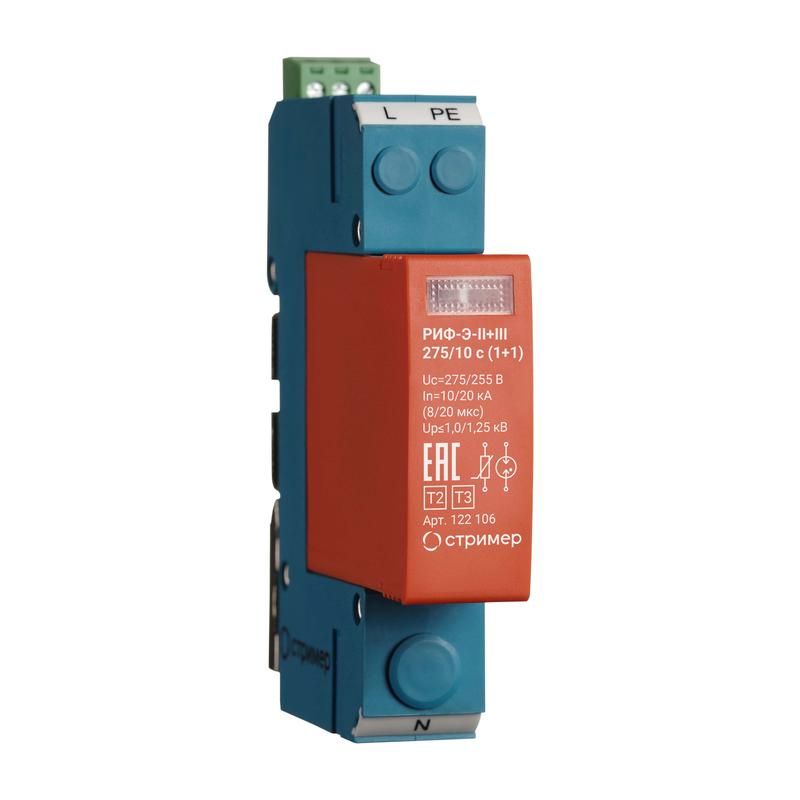

Устройство защиты от импульсных перенапряжений РИФ-Э-II+III 275/10 с (1+1) от бренда Стример — однополюсный модуль на DIN-рейку, предназначенный для защиты электрооборудования от импульсных скачков напряжения в сетях 230 В переменного тока. Комбинированный тип устройства (класс II+III) обеспечивает надёжную защиту как от молниевых, так и от коммутационных перенапряжений, особенно важную для чувствительной электроники.

Назначение и область применения

Устройство РИФ-Э-II+III 275/10 с (1+1) защищает силовые цепи переменного тока до 275 В от вторичных последствий молний и внезапных перенапряжений, возникающих при включении/выключении мощных нагрузок. Подходит для установки в щитах рядом с оборудованием, содержащим микросхемы, контроллеры, частотные преобразователи и другие электронные компоненты. Применяется в промышленных объектах, жилых домах, офисах, на производстве — там, где требуется защита от импульсных помех.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный разрядный ток: 20 кА (реальный показатель, указан в спецификациях; в названии указана устаревшая цифра 10 кА)
• Защитное напряжение: ≤1000 В — уровень напряжения, который попадёт на защищаемое устройство после срабатывания
• Количество полюсов: 1 (защита фаза–нуль)
• Способ монтажа: на DIN-рейку 35 мм, занимает 1 модуль
• Максимальное сечение подключаемого провода: 25 мм²
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -40 °C до +80 °C
• Системы заземления: совместим с TN-S и TT
• Наличие дистанционной сигнализации: да — контакты для подключения к удалённым системам контроля состояния
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство РИФ-Э-II+III 275/10 с (1+1) устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 25 мм². Обязательно соблюдать полярность: вход — сеть, выход — к защищаемому оборудованию. Каждый модуль работает парой с базовым корпусом, который остаётся в шкафу при замене износившегося модуля. Для правильной работы необходимо использовать предохранитель gL/gG номиналом до 63 А на входе цепи. Дистанционные контакты позволяют подключить сигнализацию о сработавшем устройстве — удобно для автоматизированных систем управления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Произведено в соответствии с нормами для устройств защиты от импульсных перенапряжений класса II+III. Наличие визуального индикатора состояния позволяет оперативно определить работоспособность без тестирования. Работа в режиме перегрузки приводит к безопасному отключению рабочего элемента — устройство не горит и не взрывается.

Преимущества

• Комбинированный тип (II+III): сочетание варистора и газонаполненного разрядника обеспечивает высокую эффективность против широкого спектра импульсов
• Визуальный индикатор: легко определить состояние — зелёный = исправно, красный = требует замены
• Дистанционная сигнализация: возможность интеграции в системы SCADA и АСУ ТП
• Высокая выдерживаемая энергия: 20 кА — выше заявленного в названии, что увеличивает долговечность
• Широкий температурный диапазон: можно применять в холодных и жарких условиях, в том числе вне помещений

Ограничения применения

• Не предназначен для защиты от прямого удара молнии — используется только во второй и третьей зонах молниезащиты
• IP20 — нельзя устанавливать в сырых, пыльных или открытых местах без дополнительной защиты
• Только для однофазных сетей 230 В — не применяется в трёхфазных системах без установки трёх модулей
• Не защищает от постоянного тока — исключительно переменный ток
• Не заменяет основной УЗИП класса I — должен использоваться как дополнительная защита после первого уровня

Примеры использования

• Щитовая на этаже многоквартирного дома — защита розеточных групп и бытовой электроники
• Производственный участок: защита ЧПУ-станков, PLC-контроллеров, датчиков
• Системы освещения с LED-драйверами и управляемыми светильниками
• Автоматические линии с сервоприводами и частотными преобразователями
• Объекты связи: серверные, радиопередатчики, точки доступа Wi-Fi

Практические советы

• Установите РИФ-Э-II+III 275/10 с (1+1) как можно ближе к защищаемому оборудованию — расстояние не более 5 метров
• Перед установкой проверьте целостность визуального индикатора — он должен быть зелёным
• Подбирайте предохранитель gL/gG не более 63 А — меньший номинал снижает риск ложных срабатываний
• При наличии нескольких потребителей — используйте один модуль на каждую ответвление, а не одну точку на весь щит
• Проверяйте состояние устройства ежегодно — даже при отсутствии видимых повреждений варистор со временем теряет эффективность
• При замене — отключите питание! Модуль меняется без демонтажа базы, но напряжение в цепи опасно
