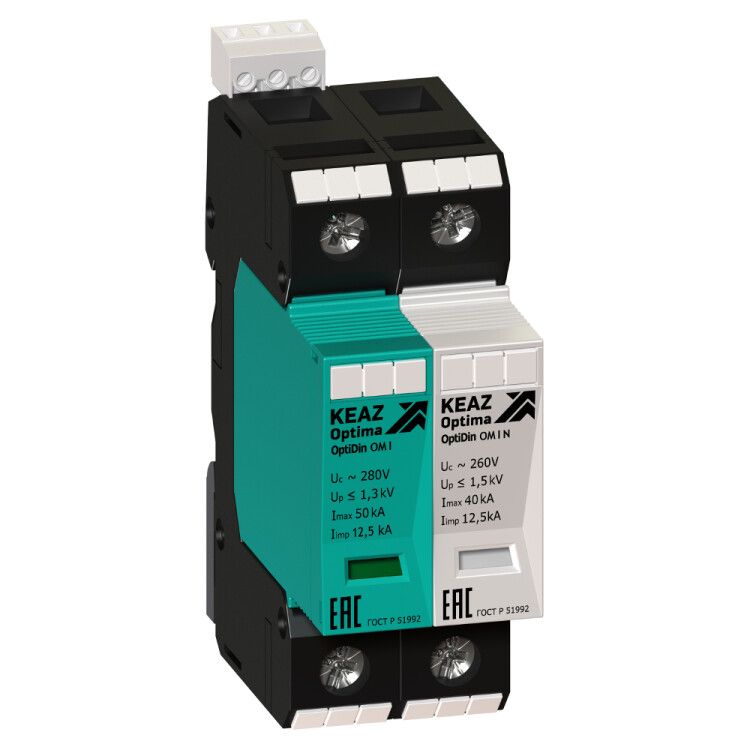

Ограничитель импульсных перенапряжений (УЗИП) 1П+N 12,5кА (класс I + II III) OptiDin OM-I-1+N-280/12,5 - 114251 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 1П+N 12,5кА (класс I + II + III) OptiDin OM-I-1+N-280/12,5 от КэАЗ защищает оборудование от высоковольтных скачков напряжения, возникающих из-за грозовых разрядов или коммутационных процессов. Устройство устанавливается на DIN-рейку и предназначено для использования в распределительных щитах жилых, промышленных и административных объектов.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 1П+N 12,5кА (класс I + II + III) OptiDin OM-I-1+N-280/12,5 предназначен для защиты электронных устройств и оборудования от кратковременных импульсных перенапряжений. Он работает совместно с другими средствами защиты в системе молниезащиты и применяется там, где есть риск попадания энергии грозового разряда или переходных процессов в сети - например, в главном вводном щите здания.

Подходит для установки в объектах с системой заземления TN-S и TT: офисы, торговые центры, производственные участки, ЖКХ, связи, автоматизированные системы управления. Особенно эффективен при наличии внешней молниеотводной системы.

Технические характеристики

• Количество полюсов: 1+ N - защита фазы и нулевого провода одновременно;
• Номинальное напряжение: 230 В переменного тока (AC);
• Максимальный разрядный ток (8/20): 50 кА - способен выдерживать самые мощные импульсы;
• Номинальный сброс импульсного тока (8/20): 20 кА - гарантированная нагрузка при нормальных условиях;
• Защитное напряжение: ≤1300 В - уровень напряжения, который остаётся на выходе после срабатывания;
• Класс защиты: I + II + III - обеспечивает многоступенчатую защиту от внешних и внутренних помех;
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в шкафах;
• Количество модулей: 2 - занимает два места на рейке;
• Максимальное сечение проводника: 25 мм2 - позволяет использовать толстые медные кабели;
• Степень защиты IP20: предохраняет от контакта с частями устройства, но не от воды и пыли - требует установки внутри закрытого щита;
• Диапазон рабочих температур: от –40 C до +70 C - надёжна даже в холодных регионах;
• Система заземления: TN-S, TT - совместима с основными европейскими и российскими схемами;
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует требованиям РФ.

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 1П+N 12,5кА (класс I + II + III) OptiDin OM-I-1+N-280/12,5 устанавливается на DIN-рейку в распределительном щите перед групповыми автоматическими выключателями. Подключение выполняется через входные и выходные клеммы: фаза и нуль должны проходить через устройство последовательно. Максимальное сечение кабеля - 25 мм2; используйте качественные соединители и затягивайте клеммы моментом 1–1,5 Нм.

Не допускается установка вне закрытого корпуса - степень защиты IP20 исключает работу на открытом воздухе. Для работы в системе IT требуется согласование с проектом - данное устройство не рассчитано на эту схему.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и имеет сертификаты на соответствие требованиям безопасности для электротехнической продукции в России. Применяется в соответствии с правилами ПУЭ. Конструкция выполнена с учётом теплового и механического воздействия при срабатывании - аварийное отключение происходит через термический разъединитель, что снижает риск возгорания.

Преимущества

• Обеспечивает трёхуровневую защиту (I+II+III) одним устройством - экономит место в щите;
• Высокая пропускная способность (до 50 кА) - подходит для районов с частыми грозами;
• Широкий температурный диапазон - можно применять в суровом климате;
• Фиксированная защита фазы и нуля - исключает повреждение оборудования из-за перенапряжения на нулевой линии;
• Интегрированный термальный разъединитель - безопасное отключение при отказе;
• Совместим с большинством щитов КЭАЗ и других производителей благодаря стандартизованному формату DIN-рейки.

Ограничения применения

• Не систем заземления IT - требуются другие решения;
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитках;
• Не заменяет обычный УЗО или АВ - является дополнением к ним;
• Не предназначен для защиты от длительных перенапряжений (например, при обрыве нуля);
• При многократных срабатываниях срок службы ограничен - рекомендован контроль состояния индикатора.

Примеры использования

• Главный ввод в жилом доме - защита всей бытовой техники от грозовых импульсов;
• Производственный цех с ЧПУ-станками - предотвращение сбоев в управлении;
• Цифровые серверные комнаты - сохранение целостности оборудования;
• Автомобильные сервисы с компрессорами и сварочным оборудованием - снижение риска выхода из строя контроллеров;
• Жилищно-коммунальные хозяйства - защита насосов, счетчиков и систем управления.

Практические советы

• Выбирая УЗИП, проверьте, чтобы максимальный разрядный ток был выше, чем возможный ток молнии в вашем регионе - для средней полосы достаточно 20–50 кА;
• Установите этот УЗИП сразу после вводного автомата и перед всеми остальными защитами - так он будет первым “барьером”;
• Проверяйте состояние индикатора срабатывания каждые 6–12 месяцев - если цвет изменился, устройство необходимо заменить;
• Не забудьте правильно подсоединить PE-проводник - качество заземления влияет на эффективность защиты;
• Для сложных объектов лучше сочетать этот УЗИП с вторичными устройствами класса II или III ближе к потребителям - создаётся система многоуровневой защиты;
• При использовании в холодных районах убедитесь, что щит не находится в местах с выпадением конденсата - хотя устройство работает при −40 C, повышенная влажность внутри может вызвать коррозию контактных элементов.
