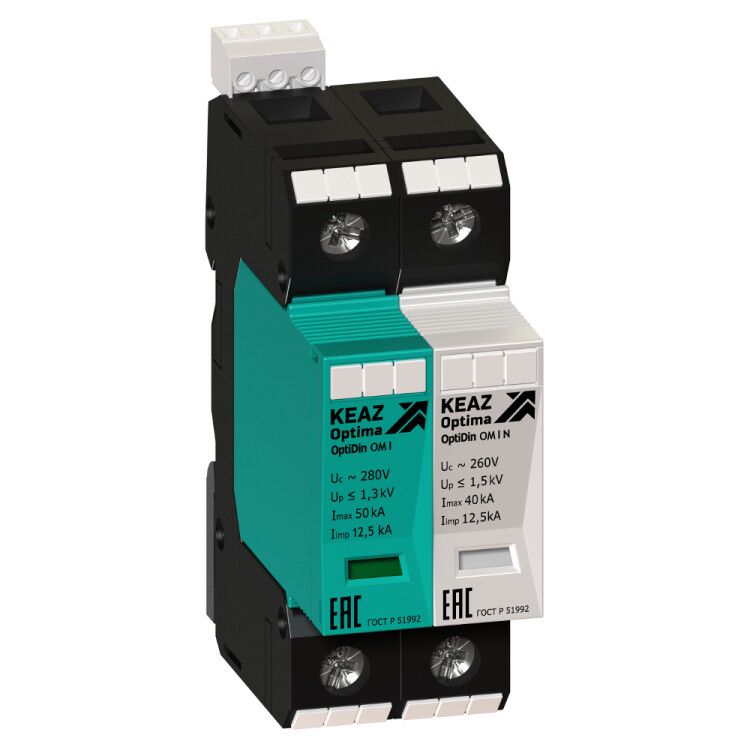

Ограничитель импульсных перенапряжений (УЗИП) 1П+N 12,5кА (класс I + II III) OptiDin OM-I-1+N-280/12,5/R - 114252 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 1П+N 12,5кА класс I + II + III 280/12,5/R от КЭАЗ Optima - устройство для защиты электронного оборудования от скачков напряжения в однофазных сетях 230 В. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Артикул 114252 входит в серию OptiDin и соответствует требованиям ГОСТ Р 51992-2011.

Назначение и область применения

УЗИП 1П+N 12,5кА класс I + II + III 280/12,5/R защищает оборудование от высоковольтных импульсов, возникающих при молниях, аварийных отключениях или включении мощных нагрузок. Подходит для установки на входе в здание (класс I), в распределительных щитах этажей (класс II) и у потребителей (класс III). Особенно эффективен там, где есть чувствительная техника: серверы, системы автоматизации, бытовая электроника, насосы, освещение.

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной однофазной сети 220–240 В
• Тип полюсов: 1+N - защищает фазу и нейтраль одновременно, исключает риск потери нулевой связи
• Номинальный разрядный ток: 20 кА - выдерживает многократные импульсы силой до 20 килоампер
• Защитное напряжение: 1300 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Отключающая способность при КЗ: 25 кА - способен безопасно отключить цепь при коротком замыкании
• Максимальное сечение кабеля: 25 мм2 - совместим с медными проводниками до этого сечения
• Количество модулей: 2 - занимает два места на DIN-рейке, компактен для шкафов ограниченного размера
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не предназначен для открытой установки
• Диапазон температур: от -40 C до +70 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Система заземления: TN-S, TT - требует наличия отдельного защитного провода PE
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью

Совместимость и монтаж

УЗИП 1П+N 12,5кА класс I + II + III 280/12,5/R монтируется на DIN-рейку 35 мм в любом распределительном щите. Для подключения используются клеммы, рассчитанные на провода сечением до 25 мм2. Обязательно соблюдать порядок подключения: фаза L - на вход устройства, нейтраль N - на соответствующий контакт. Защитный провод PE должен быть подведён к шине заземления, которая соединена с контуром заземления объекта. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 - основному нормативу для УЗИП в России. Соответствие классам I+II+III обеспечивает многоступенчатую защиту: первый уровень гасит энергию молнии, второй снижает остаточные импульсы, третий финишно фильтрует помехи. Серия OptiDin прошла все необходимые испытания на надёжность и долговечность. Индикатор состояния на корпусе показывает работоспособность - при изменении цвета требуется замена.

Преимущества

• Трёхуровневая защита (I+II+III) - одна единица заменяет три отдельных УЗИП
• Подключение 1+N - предотвращает опасность обрыва нуля, что особенно важно для современной техники
• Высокая отключающая способность (25 кА) - гарантирует безопасную работу даже при серьёзных авариях
• Широкий температурный диапазон - можно использовать в неотапливаемых щитовых, на улице внутри боксов
• Совместимость с системами TN-S и TT - универсальное решение для большинства объектов

Ограничения применения

• Не предназначено для работы в сетях постоянного тока - только переменный ток 230 В
• IP20 не позволяет устанавливать устройство вне закрытого щита - запрещена открытая эксплуатация
• Не заменяет УЗО или автоматический выключатель - необходимо наличие этих элементов в схеме
• Не рекомендуется для установки в местах с частыми перегрузками без дополнительной защиты
• После одного крупного импульса (например, прямого удара молнии) может выйти из строя - требует периодической проверки

Примеры использования

• Главный ввод в квартире - защита всей домашней электроники от скачков напряжения
• Щит на этаже офисного здания - защита компьютеров, принтеров, систем видеонаблюдения
• Производственный участок - защита ЧПУ-станков, контроллеров, датчиков
• Частный дом с глубоким заземлением - усиление защиты при наличии антенны или воздушной ЛЭП

Практические советы

• Выбирая УЗИП, всегда сверяйте сечение кабеля - превышение 25 мм2 требует переходника или другого решения
• Перед установкой проверьте состояние заземления - без качественного PE устройство не будет работать
• Установите рядом с УЗИП автоматический выключатель на 25 А - он обеспечит отключение при выходе из строя
• Проверяйте индикатор состояния каждые 6 месяцев - если он красный, замените устройство немедленно
• Для объектов с высокой вероятностью ударов молнии используйте этот УЗИП в сочетании с внешним молниеотводом
• Артикул 114252 и серия OptiDin имеют одинаковые параметры во всех партиях - можно заказывать запасные части без риска несоответствия
