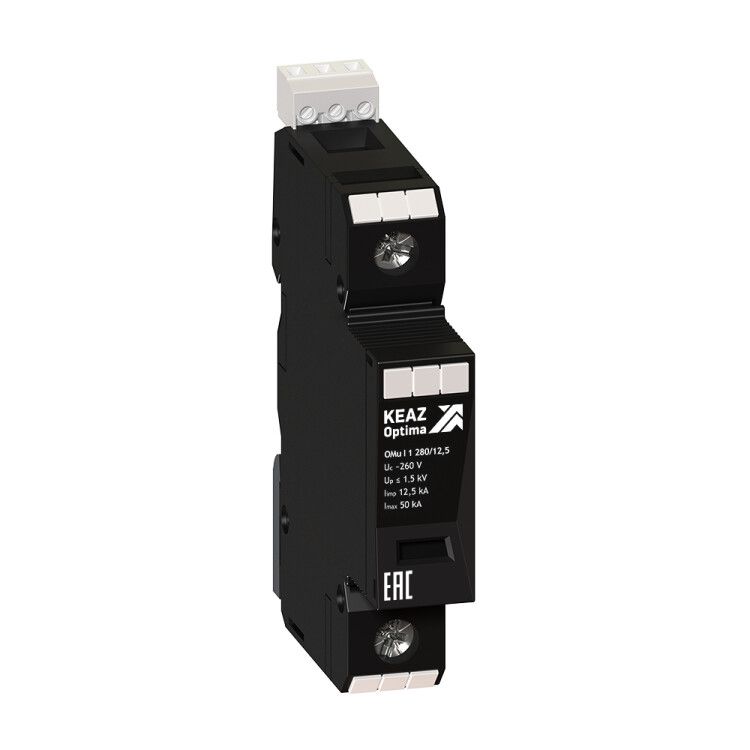

Ограничитель импульсных перенапряжений (УЗИП) 1П 12,5кА (класс I + II III) OptiDin OM-I-1-280/12,5 - 114201 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-1-280/12,5, 1П 12,5кА, класс I + II + III - устройство для защиты электронного оборудования от высоковольтных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Установлен на DIN-рейку в распределительном щите и обеспечивает многоступенчатую защиту в системах TN-S и TT. Бренд КЭАЗ и артикул 114201 указывают на серийную продукцию OptiDin, предназначенную для промышленных и жилых объектов.

Назначение и область применения

УЗИП OptiDin OM-I-1-280/12,5, 1П 12,5кА, класс I + II + III защищает электрические сети и подключённые устройства от импульсных перенапряжений трёх уровней: внешних (молнии), внутренних (включение мощных нагрузок) и вторичных (распространение скачков внутри цепи). Подходит для установки в главных распределительных щитах (ГРЩ), этажных щитах и на входе в здание. Применяется в офисах, производственных помещениях, ЖКХ, торговых центрах и других объектах с чувствительным оборудованием.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC); постоянный ток не поддерживается (0 В).
• Максимальный разрядный ток (8/20): 50 кА - способен выдерживать очень сильные импульсы, включая прямые удары молнии.
• Уровень напряжения защиты: 1,3 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания.
• Отключающая способность при КЗ: 25 кА - автоматически отключается при аварийном токе короткого замыкания, предотвращая возгорание.
• Количество полюсов: 1 - рассчитан на одну фазу (L), требует подключения к нулевому проводу (N) через отдельную шину.
• Система заземления: совместим с TN-S и TT - основные схемы для современных зданий.
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать медные провода до этого размера без потерь контакта.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупному мусору, но не от воды и пыли; устанавливается только во внутренних щитках.
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает один модуль.
• Диапазон температур: от -40 C до +70 C - работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с повышенной влажностью.
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует российским требованиям к УЗИП.

Совместимость и монтаж

УЗИП OptiDin OM-I-1-280/12,5, 1П 12,5кА, класс I + II + III устанавливается на стандартную DIN-рейку в любом распределительном щите. Для работы требуется подключение к фазе (L) и нулю (N). Нельзя использовать в трехфазных системах без трёх таких устройств. Монтаж выполняется после отключения питания. Минимальная площадь свободного места вокруг - 5 см с каждой стороны для теплоотвода. Подключение проводов - клеммы с зажимом до 25 мм2. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и имеет функцию автоматического отключения при достижении предела срока службы или при коротком замыкании. Отключение происходит механически - видимый индикатор состояния (обычно цветной флажок) показывает работоспособность. При срабатывании необходимо заменить УЗИП - восстановление невозможно. Сертифицирован для эксплуатации в условиях УХЛ4, что гарантирует надёжность в регионах с суровым климатом.

Преимущества

• Обеспечивает три уровня защиты (I+II+III) в одном корпусе - снижает количество устройств в щите.
• Высокая отключающая способность (25 кА) повышает безопасность при авариях.
• Поддерживает большие токи разряда (до 50 кА) - эффективна даже при близких грозах.
• Минимальная занимаемая ширина - всего 1 модуль DIN, экономит место в щите.
• Произведена КЭАЗ - известный российский производитель с проверенной долговечностью компонентов.

Ограничения применения

• Не применяется в сетях постоянного тока - номинальное напряжение DC = 0 В.
• IP20 не допускает установку на улице, в сырых или запылённых местах без дополнительной защиты.
• Только для однофазных цепей - для трёхфазных систем нужны три экземпляра или другое устройство.
• Не является заменой автоматическому выключателю - должен использоваться в паре с УЗО и АВ.
• Не защищает от длительных перенапряжений (например, при обрыве нуля) - нужна дополнительная аппаратура.

Примеры использования

• Главный ввод в жилой дом - защита всей бытовой техники от грозовых импульсов.
• Промышленный щит на заводе - защита ЧПУ-станков, контроллеров и датчиков.
• Торговый центр - обеспечение бесперебойной работы POS-терминалов, видеонаблюдения и освещения.
• Аварийный источник питания (ИБП) - дополнительная защита перед выходом из ИБП.

Практические советы

• Выбирайте УЗИП OptiDin OM-I-1-280/12,5, 1П 12,5кА, класс I + II + III для первичной защиты на входе в здание - он лучше справляется с большими энергиями, чем устройства класса II.
• Проверьте сечение кабеля перед подключением - используйте наконечники для многожильных проводов, чтобы избежать плохого контакта.
• При проектировании учтите, что этот УЗИП требует отдельного автомата на 25–32 А для защиты от КЗ - не подключайте напрямую к шине без защиты.
• После каждого значительного грозового разряда проверяйте индикатор состояния - если он красный, устройство вышло из строя и требует замены.
• Не устанавливайте рядом с нагревательными элементами - температура выше +70 C сокращает срок службы.
