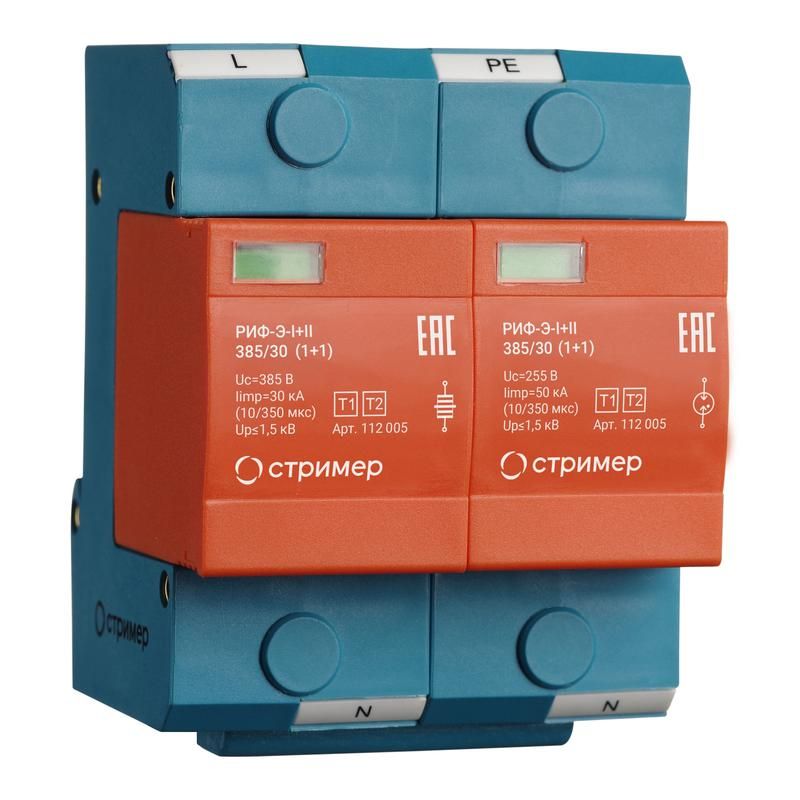

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (1+1) Стример 112005

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (1+1) Стример 230AC 50кА с визуальным сигналом для DIN-рейки предназначено для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях или аварийных режимах в сетях 230 В. Бренд Стример и артикул 112005 указывают на надёжную серию РИФ-Э, созданную для промышленной и коммерческой автоматизации.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (1+1) Стример 230AC 50кА защищает электросеть от скачков напряжения между фазой и нулём — так называемые перенапряжения «провод-провод». Это особенно важно там, где есть чувствительная техника: системы управления, серверы, насосы, станки, освещение, промышленные контроллеры.

Работает в зонах 0A–1B согласно ГОСТ Р МЭК 62305-1 — то есть устанавливается сразу после входного щита, до распределительных устройств. Подходит для объектов с внешней молниезащитой: заводы, склады, торговые центры, жилые дома с антенными системами или высокими деревьями рядом.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Класс защиты: I+II — сочетает функции первичной (молниеотводной) и вторичной (защитной) ступени
• Номинальный ток разряда (In): 30 кА
• Максимальный ток разряда (Imax): 50 кА
• Тип элемента: газонаполненный разрядник с двумя электродами + мультиэлектродный элемент
• Количество полюсов: 2 (фаза + ноль)
• Визуальный индикатор состояния: да — цветной флажок показывает работоспособность
• Монтаж: на DIN-рейку 35 мм
• Рекомендуемый предохранитель: не менее 125 А, тип gL/gG

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 385/30 (1+1) Стример 230AC 50кА совместимо с любыми шкафами и щитами, имеющими стандартную DIN-рейку. Кабели подключаются к верхним клеммам — фаза и ноль. Нижние контакты остаются свободными — они используются только при замене модуля.

Обязательно используйте предохранитель 125 А gL/gG перед этим УЗИП. Без него при пробое разрядника возможна пожароопасная ситуация. Модуль легко заменяется: достаточно открутить два болта, вынуть старую часть и вставить новую — без демонтажа всего устройства.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Применяется в системах молниезащиты зданий и сооружений. Индикатор состояния позволяет оперативно определить отказ — красный цвет означает необходимость замены. Устройство не требует обслуживания, кроме периодической проверки индикатора.

Преимущества

• Двухполюсная защита — одновременно защищает фазу и ноль, исключает риск повреждения через нулевой провод
• Высокая помехоустойчивость — выдерживает удары током до 50 кА, что покрывает большинство реальных ситуаций
• Сменяемый рабочий модуль — не нужно менять весь корпус, экономия времени и средств
• Чёткий визуальный индикатор — не требуется тестер, чтобы узнать состояние
• Комбинированный класс I+II — снижает количество устройств в щите, упрощает проектирование

Ограничения применения

Не предназначен для защиты от перенапряжений «провод-земля» — такие скачки требуют установки отдельного УЗИП с третьим полюсом. Не работает при отсутствии заземления — эффективность снижается, даже если сам прибор исправен. Не рекомендуется использовать в сетях постоянного тока или с частотой выше 60 Гц. Температурный диапазон не указан — применяйте в помещениях с нормальной температурой (не ниже -25°C и не выше +55°C).

Примеры использования

• Защита главного ввода в административном здании с серверной комнатой
• Щит на входе в производственный цех с ЧПУ-станками
• Подключение к щиту в торговом комплексе с LED-освещением и видеонаблюдением
• Автомобильные сервисы с компрессорами и диагностическим оборудованием

Практические советы

• Перед установкой проверьте наличие заземления — без него УЗИП будет малоэффективен
• Выбирайте предохранитель точно 125 А gL/gG; другие типы могут не сработать при перегрузке
• Проверяйте индикатор хотя бы раз в полгода — если он стал красным, замените модуль немедленно
• Не устанавливайте этот УЗИП дальше от ввода — он должен быть ближе всех к точке входа энергии
• При замене модуля отключите питание — даже если индикатор «зелёный», внутри может быть заряд
