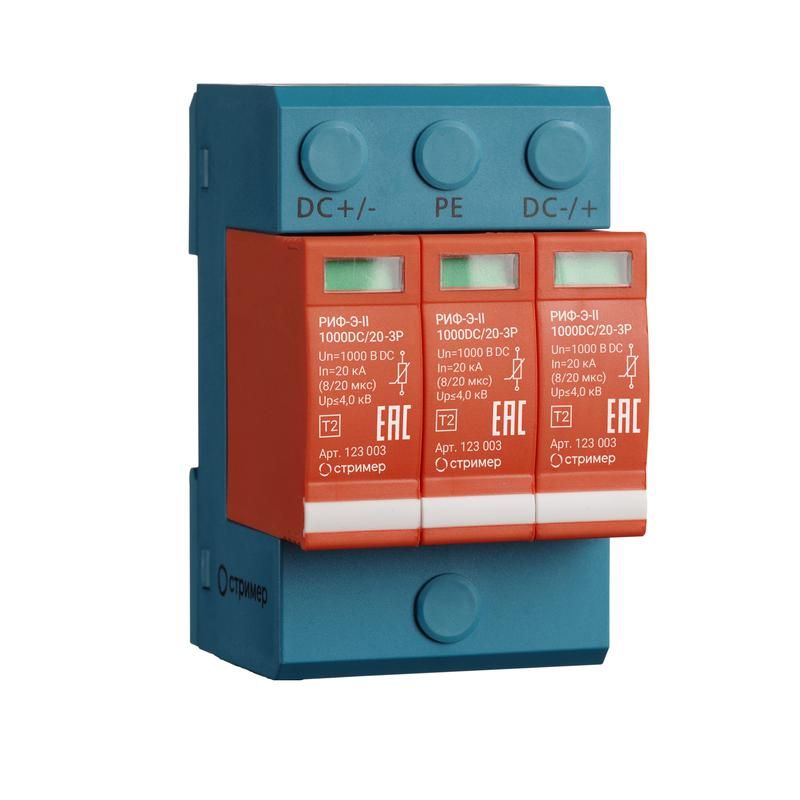

Устройство защиты от импульсных перенапряжений РИФ-Э-II 1000DC/20-3P Стример 123003

Устройство защиты от импульсных перенапряжений РИФ-Э-II 1000DC/20-3P Стример - это трёхмодульное устройство класса II, предназначенное для защиты систем постоянного тока от импульсных скачков напряжения. Установленный на DIN-рейку, он обеспечивает надёжную работу оборудования в условиях грозовой активности и коммутационных помех. Артикул 123003 соответствует серии РИФ-Э.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 1000DC/20-3P Стример защищает оборудование от кратковременных высоковольтных импульсов, возникающих при молниях, включении/выключении мощных нагрузок или аварийных режимах в сетях постоянного тока. Подходит для установки в распределительных щитах объектов с двухпроводной DC-системой - например, солнечных электростанций, систем энергонезависимого питания, промышленных автоматизированных линий, зарядных станций для электромобилей.

Технические характеристики

• Тип устройства: УЗИП класса II, ограничивающий тип
• Номинальное напряжение: 1000 В постоянного тока (DC)
• Число полюсов: 3 (для двухпроводной системы + защитное заземление)
• Количество модулей: три сменных варисторных модуля
• Монтаж: на DIN-рейку шириной 35 мм
• Рекомендуемый номинал предохранителя: не менее 125 А, тип gL/gG
• Индикация: визуальный сигнал состояния (цветная метка показывает работоспособность каждого модуля)

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 1000DC/20-3P Стример устанавливается на стандартную DIN-рейку в щите управления. Каждый из трёх модулей подключается параллельно к цепям: положительный провод, отрицательный провод и защитный PE-проводник. Для замены повреждённого модуля достаточно вынуть его из базы - без отключения всей системы. Обязательно соблюдать рекомендованную защиту предохранителем 125 А gL/gG - иначе возможна недостаточная отсечка тока короткого замыкания после выхода модуля из строя.

Преимущества

• Сменяемые модули позволяют быстро восстановить защиту без замены всего устройства
• Визуальная индикация сразу показывает состояние каждого модуля - снижает время диагностики
• Высокая устойчивость к длительным импульсам благодаря технологии варистора
• Соответствие требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122 для зон молниезащиты 1–2

Ограничения применения

• Не предназначено для защиты переменного тока - применяется только в цепях постоянного тока до 1000 В
• Не заменяет основную молниезащиту (класс I); используется как вторичная защита внутри помещения
• Не работает при отсутствии заземления - требует подключения к PE-проводнику
• Не рассчитано на постоянные перегрузки выше 1000 В - допускаются только кратковременные импульсы

Примеры использования

• Защита контроллеров и преобразователей в солнечных электростанциях (PV-системы)
• Обеспечение безопасности батарейных массивов в системах бесперебойного питания (ИБП)
• Защита цепей управления и датчиков на промышленных конвейерах с DC-питанием
• Установка в шкафах зарядных станций для электрокаров

Практические советы

• Перед установкой проверьте наличие заземления - без него устройство не будет выполнять свою функцию
• Выбирайте предохранитель строго 125 А или выше, тип gL/gG; меньший номинал может не сработать при отказе модуля
• Проверяйте цвет индикатора каждые 6 месяцев - изменение цвета означает необходимость замены модуля
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на срок службы варисторов
• При проектировании системы учтите, что РИФ-Э-II 1000DC/20-3P Стример - это второй уровень защиты; первый должен быть установлен на входе объекта
