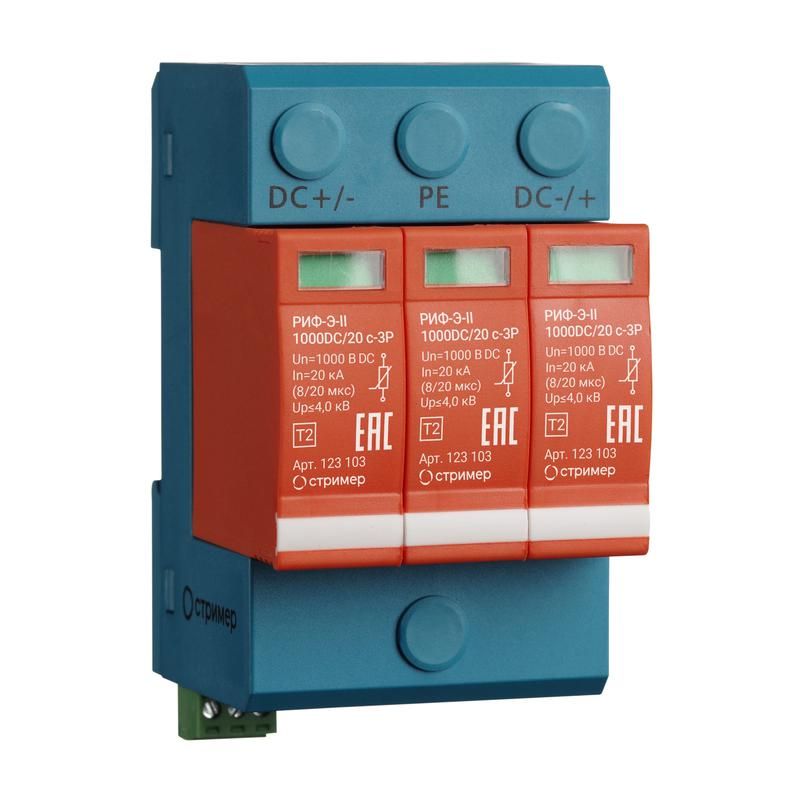

Устройство защиты от импульсных перенапряжений РИФ-Э-II 1000DC/20 с-3P Стример 123103

Устройство защиты от импульсных перенапряжений РИФ-Э-II 1000DC/20 3P с визуальным сигналом от бренда Стример - трёхполюсный ограничитель импульсных перенапряжений класса II, предназначенный для защиты оборудования постоянного тока на напряжении до 1000 В. Артикул 123103 обеспечивает надёжную защиту в солнечных установках, системах зарядки электромобилей и других DC-сетях.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-II 1000DC/20 3P с визуальным сигналом защищает электронное оборудование от кратковременных скачков напряжения, вызванных молниями, коммутационными процессами или электромагнитными помехами. Подходит для установки в цепях постоянного тока с номиналом до 1000 В, включая солнечные электростанции, системы зарядки EV, промышленные преобразователи и распределительные щиты. Работает в рамках первой–второй зоны молниезащиты согласно ГОСТ Р МЭК 62305-1.

Технические характеристики

• Номинальное напряжение постоянного тока: 1000 В
• Наибольшее длительное напряжение постоянного тока: 1200 В
• Уровень напряжения защиты: 4 кВ
• Максимальный разрядный ток (8/20): 40 кА
• Количество силовых полюсов: 3
• Количество модулей DIN: 3
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 (защита от прикосновения и ограниченная защита от пыли)
• Способ монтажа: на DIN-рейку 35 мм
• Наличие контакта дистанционной сигнализации: да

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-II 1000DC/20 3P с визуальным сигналом устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется три фазы постоянного тока (например, +, − и PE). Каждый полюс имеет клеммы, рассчитанные на провода сечением до 35 мм2. Обязательно соблюдайте полярность при подключении. Контакт дистанционной сигнализации позволяет подключить внешнюю сигнализацию (например, лампу или реле) для удалённого контроля состояния устройства. Монтаж выполняется после отключения питания и с использованием инструментов, соответствующих требованиям безопасности.

Безопасность и стандарты

УЗИП соответствует требованиям ГОСТ Р МЭК 61643-31 и рекомендациям по зонированию молниезащиты (ГОСТ Р МЭК 62305-1). Применяет варисторные элементы с автоматическим отключением при выходе из строя благодаря встроенному терморасцепителю. Это исключает риск возгорания даже при отказе одного из модулей. Степень защиты IP20 допускает использование только внутри закрытых щитов.

Преимущества

• Трёхсменные варисторные модули позволяют заменить повреждённый элемент без демонтажа всего устройства.
• Визуальный индикатор показывает состояние работы каждого полюса - зелёный цвет означает исправность, красный - необходимость замены.
• Контакт дистанционной сигнализации интегрируется в системы управления и SCADA для аварийного оповещения.
• Терморасцепитель отключает неисправный модуль от сети, предотвращая перегрев и возможное возгорание.

Ограничения применения

• Не предназначен для защиты переменного тока - применяется только в цепях постоянного тока.
• IP20 не допускает установку во влажных, пыльных или открытых помещениях - требует герметичного шкафа.
• Рекомендуемый номинал предохранителя - не менее 125 А gL/gG; применение меньших значений может привести к ложным срабатываниям или недостаточной защите.
• Не заменяет основную молниезащиту - работает как вторичное устройство в зонах 1–2, после первичного грозозащитного устройства.

Примеры использования

• Защита инвертеров в солнечных электростанциях (PV-системы) с напряжением до 1000 В DC.
• Щиты зарядных станций для электромобилей (EVSE).
• Промышленные частотные преобразователи с входом постоянного тока.
• Распределительные щиты в железнодорожных объектах с DC-питанием (сигнализация, освещение).

Практические советы

• Перед установкой проверьте соответствие напряжения сети максимальному длительному напряжению 1200 В - превышение может вывести УЗИП из строя.
• При подключении используйте качественные кабели с жилами, плотно затянутые в клеммах - плохой контакт снижает эффективность защиты.
• Обязательно подключите дистанционный контакт к контроллеру или световой индикации - это позволит своевременно реагировать на отказ.
• Проверяйте визуальный индикатор ежеквартально - при появлении красного цвета замените модуль немедленно.
• При проектировании системы учтите, что УЗИП занимает 3 модуля DIN - запланируйте место в щите заранее.
