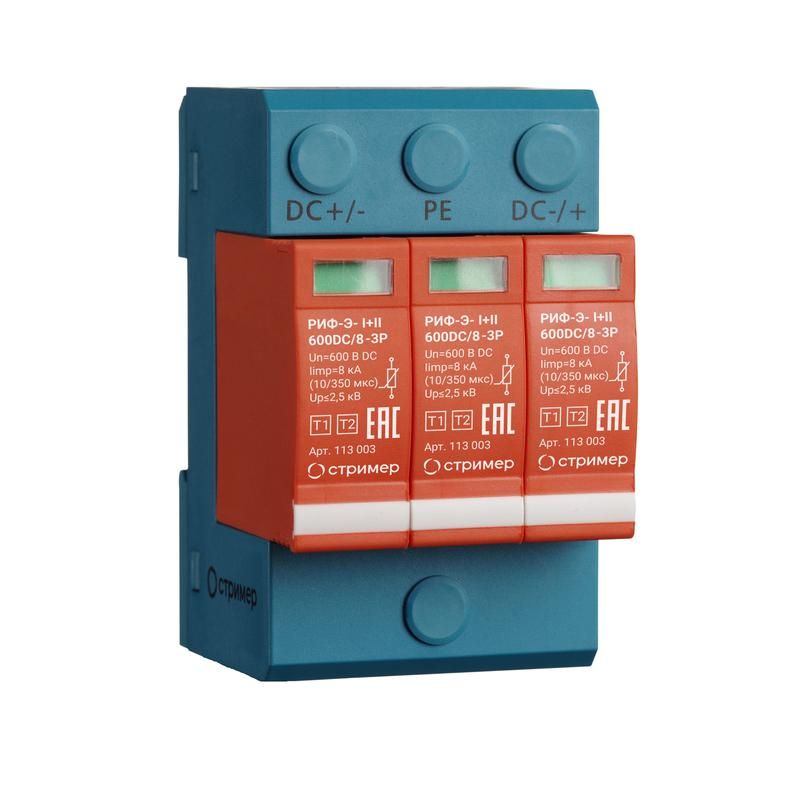

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 600DC/8-3P Стример 113003

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 600DC/8-3P Стример - это трёхполюсное УЗИП класса I+II, предназначенное для защиты систем постоянного тока до 600 В от высоковольтных импульсов, таких как грозовые скачки или коммутационные перенапряжения. Благодаря визуальному индикатору и терморасцепителю, РИФ-Э-Strimer обеспечивает надёжную работу и легко контролируется в распределительных щитах. Артикул 113003 подходит для установки на DIN-рейку в промышленных и энергетических объектах.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 600DC/8-3P Стример защищает оборудование постоянного тока от кратковременных высоковольтных импульсов, возникающих при молниях, аварийных отключениях или работе мощных преобразователей. Подходит для защиты цепей постоянного тока в солнечных электростанциях, зарядных станциях EV, промышленных системах управления, тяговых сетях и других DC-системах с напряжением до 600 В.

Технические характеристики

• Номинальное напряжение постоянного тока: 600 В
• Наибольшее длительное рабочее напряжение: 720 В
• Максимальный разрядный ток (8/20 мкс): 40 кА
• Уровень напряжения защиты (Up): 2,5 кВ
• Количество полюсов: 3
• Количество модулей на DIN-рейку: 3
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, но не от воды)
• Тип защиты: ограничивающий, класс I+II
• Сигнализация: оптический индикатор состояния (зелёный - работает, красный - заменить)
• Конструкция: три сменных варисторных модуля + базовый блок

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 600DC/8-3P Стример устанавливается на стандартную DIN-рейку шириной 35 мм. Каждый из трёх модулей подключается параллельно к фазе и нулю DC-сети. Для безопасной работы рекомендуется использовать предохранитель gL/gG номиналом не менее 125 А перед УЗИП. Соединения выполняются медными проводниками сечением до 35 мм2. Обязательно соблюдайте полярность при подключении к цепям постоянного тока.

Безопасность и стандарты

Работа устройства соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122. Применяется в зонах молниезащиты 0A–1B. Конструкция включает автоматический терморасцепитель, который отключает повреждённый модуль при перегреве, исключая риск возгорания. Индикация работоспособности позволяет оперативно выявить отказ без тестирования мультиметром.

Преимущества

• Класс I+II - сочетание защиты от прямых ударов молнии (класс I) и ограничения напряжения до уровня, безопасного для чувствительного оборудования (класс II)
• Трёхмодульная система - каждый полюс защищён отдельным варистором, что увеличивает надёжность и позволяет менять только повреждённый модуль
• Визуальная сигнализация - сразу видно состояние защиты, снижает время диагностики
• Высокая стойкость к токовым нагрузкам - 40 кА обеспечивают защиту даже в районах с частыми грозами
• Поддержка длительного напряжения до 720 В - запас прочности против колебаний в DC-сетях

Ограничения применения

• Не предназначено для переменного тока - применять только в цепях постоянного тока
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с возможностью попадания брызг
• Требуется обязательная установка внешнего предохранителя ≥125 А; без него возможен выход из строя или пожар
• Не защищает от долговременного превышения напряжения выше 720 В - требуется дополнительная защита от перегрузок
• Не подходит для маломощных систем ниже 125 А - требует согласования с защитой питания

Примеры использования

• Защита инверторов и аккумуляторных массивов в солнечных электростанциях 600 В DC
• Щиты зарядных станций для электромобилей
• Промышленные системы управления с питанием от DC-шин (например, в металлургии или железных дорогах)
• Центры распределения электроэнергии с источниками постоянного тока

Практические советы

• Перед установкой проверьте напряжение сети - оно не должно превышать 720 В даже кратковременно
• Обязательно используйте предохранитель gL/gG минимум 125 А - он является частью системы безопасности, а не просто формальностью
• При замене модуля отключите питание и убедитесь, что все конденсаторы разряжены
• Индикатор стал красным? Немедленно замените модуль - продолжение работы без защиты опасно
• При проектировании учтите посадочные размеры: три модуля занимают 54 мм ширины DIN-рейки - планируйте место в щите
• Для систем с высокими помехами рекомендуется дополнительно устанавливать LC-фильтры после УЗИП
