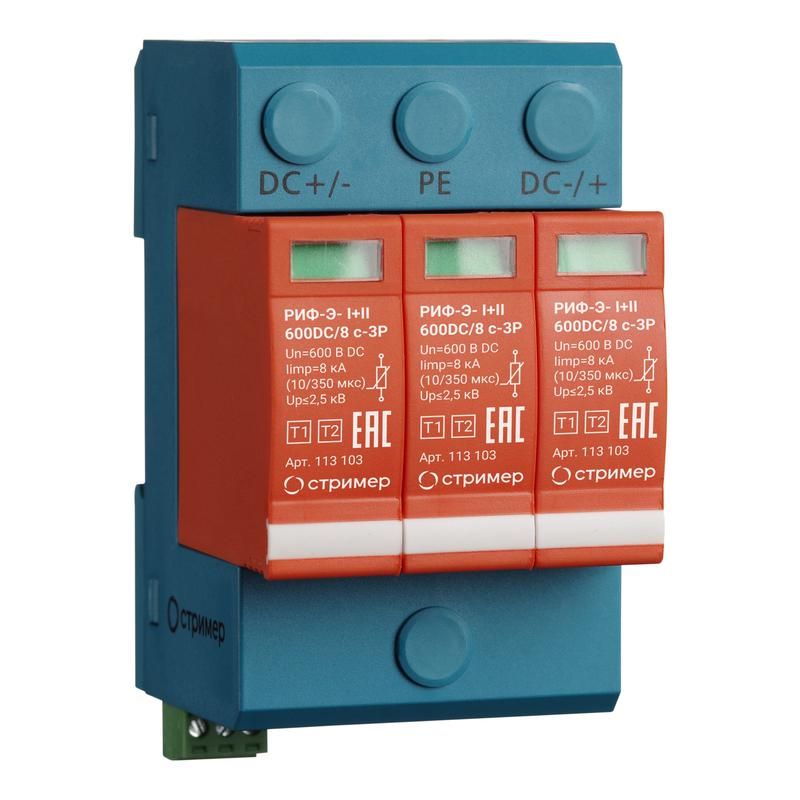

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 600DC/8 с-3P Стример 113103

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 600DC/8 с-3P Стример - это трёхполюсное устройство класса I+II, предназначенное для защиты систем постоянного тока до 600 В от высоковольтных импульсов, таких как грозовые скачки или коммутационные перенапряжения. Благодаря компактному исполнению на 3 модуля DIN и наличию визуального индикатора, РИФ-Э-I+II 600DC/8 с-3P Стример удобно устанавливать в распределительных щитах промышленных объектов.

Назначение и область применения

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 600DC/8 с-3P Стример защищает оборудование постоянного тока от кратковременных высоковольтных импульсов, возникающих при ударах молнии или аварийных коммутациях. Подходит для установки в цепях постоянного тока до 600 В, включая солнечные электростанции, системы зарядки электромобилей, промышленные преобразователи частоты и источники бесперебойного питания.

Работает в зонах молниезащиты 0A(B)–1 согласно ГОСТ Р МЭК 62305-1. Может использоваться как первичная защита ввода в здание или вторичная внутри распределительного щита.

Технические характеристики

• Номинальное напряжение постоянного тока: 600 В
• Максимальное длительное рабочее напряжение: 720 В
• Количество полюсов: 3 (защита L+, L− и PE)
• Максимальный разрядный ток (8/20 мкс): 40 кА
• Уровень напряжения защиты (Up): 2,5 кВ
• Количество модулей на DIN-рейку: 3
• Максимальное сечение подключаемого провода: 35 мм2
• Степень защиты: IP20 (не предназначено для открытой установки)
• Тип устройства: ограничитель импульсных перенапряжений класса I+II
• Дистанционная сигнализация: да (контакты для подключения к системе контроля)
• Терморасцепитель: есть (автоматическое отключение при выходе из строя)

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 600DC/8 с-3P Стример монтируется на стандартную DIN-рейку шириной 35 мм. Каждый из трёх модулей фиксируется механически и электрически через винтовые зажимы. Для надёжного соединения используйте провода сечением до 35 мм2 - более тонкие жилы могут не обеспечить требуемую механическую прочность, а более толстые - не войдут в зажим.

Подключение выполняется в следующем порядке: вход - к шинам источника питания, выход - к защищаемому оборудованию. Обязательно соблюдайте полярность: L+, L− и PE должны быть правильно задействованы. Наличие контакта дистанционной сигнализации позволяет подключить внешнюю цепь оповещения (например, к PLC или световой сигнализации) для удалённого контроля состояния УЗИП.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 61643-11 и ГОСТ Р МЭК 62305-1. Применяется в системах молниезащиты зданий и сооружений. Компоненты проходят тестирование на устойчивость к многократным импульсам и тепловым перегрузкам. Терморасцепитель гарантирует безопасное отключение при отказе варистора, исключая риск перегрева и воспламенения.

Преимущества

• Класс I+II - сочетает защиту от прямых ударов молнии (класс I) и точечную защиту чувствительного оборудования (класс II)
• Трёхмодульная конструкция - каждый полюс заменяем отдельно, снижает затраты на обслуживание
• Визуальный индикатор - чётко показывает состояние работы (зелёный = работает, красный = требуется замена)
• Контакт дистанционной сигнализации - позволяет интегрировать УЗИП в автоматизированные системы управления
• Высокая помехоустойчивость - стабильная работа даже при колебаниях напряжения до 720 В

Ограничения применения

• Не применяется в сетях переменного тока - только для постоянного тока до 600 В
• IP20 - нельзя использовать во влажных, запылённых или наружных условиях без корпуса
• Требуется обязательная установка предохранителя gL/gG номиналом не менее 125 А перед УЗИП для защиты от сверхтоков
• Не рассчитано на работу при температуре ниже −25 C и выше +70 C - проверьте условия эксплуатации
• Не заменяет основную защиту от короткого замыкания - всегда используется совместно с автоматическим выключателем

Примеры использования

• Защита DC-шин солнечных электростанций (PV-системы) от грозовых импульсов
• Щиты зарядных станций для электромобилей (EV-charging)
• Промышленные преобразователи частоты и ИБП с постоянным током на входе
• Системы железнодорожного энергообеспечения (3-проводные цепи постоянного тока)
• Цифровые контроллеры и серверные помещения с источниками питания на 48 В / 600 В

Практические советы

• Перед установкой проверьте соответствие напряжения вашей системы - максимальное длительное напряжение 720 В не должно превышаться!
• Обязательно используйте предохранитель gL/gG ≥125 A - без него УЗИП может стать причиной пожара при пробое
• При замене модуля отключите питание - даже при отключенном вводе возможен остаточный заряд
• Проверяйте цвет индикатора ежеквартально - красный цвет означает необходимость немедленной замены
• Для крупных объектов подключите контакт дистанционной сигнализации к SCADA-системе - это позволит получать уведомления о состоянии защиты без осмотра щита
• Не устанавливайте рядом с нагревательными элементами - перегрев сокращает срок службы варисторов
