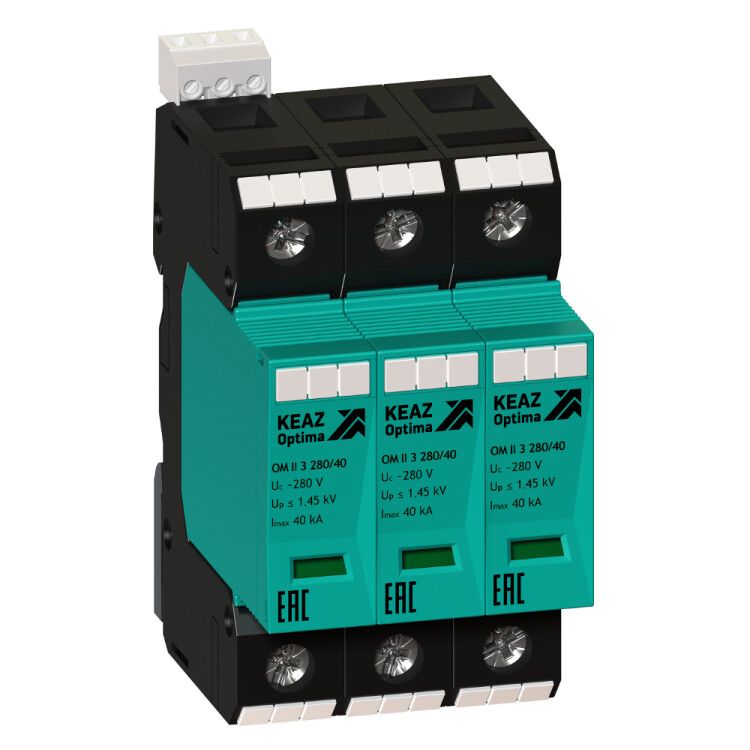

Ограничитель импульсных перенапряжений (УЗИП) 3П 12,5кА (класс I + II III) OptiDin OM-I-3-280/12,5/S - 114258 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 3П 12,5кА класс I + II + III 280В от КЭАЗ - устройство для защиты электронного оборудования от высоковольтных скачков напряжения, вызванных молниями или коммутационными процессами. Установлен на DIN-рейке в щитах распределения энергии, обеспечивает многоступенчатую защиту в системах TN-S и TT. Артикул 114258 относится к серии OptiDin.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 3П 12,5кА класс I + II + III 280В защищает электрические сети и подключённые устройства от кратковременных импульсных перенапряжений. Подходит для установки в главном вводном щите здания, где возможны прямые или наведённые удары молнии, а также в распределительных щитах второго уровня - для защиты чувствительного оборудования. Применяется в жилых домах, офисах, промышленных объектах, на объектах связи и автоматизации.

Технические характеристики

• Количество полюсов: 3 - защита всех трёх фаз и нулевого провода в трёхфазной сети.
• Номинальное напряжение: 230 В - совместим с сетями 230/400 В, 50 Гц.
• Номинальный разрядный ток (8/20): 30 кА - способен рассеивать мощные импульсы, превышающие стандартные требования класса I+II+III.
• Уровень напряжения защиты: 1,3 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания.
• Отключающая способность при КЗ: 25 кА - выдерживает аварийные токи короткого замыкания без разрушения.
• Способ монтажа: DIN-рейка 35 мм - устанавливается в стандартные распределительные шкафы.
• Максимальное сечение проводника: 25 мм2 - позволяет подключить медные кабели до этого сечения.
• Степень защиты IP20: защищено от прикосновения к токоведущим частям и крупным частицам, но не от воды и пыли - требует установки внутри закрытого щита.
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке.
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +70C, подходит для неотапливаемых помещений и улицы (внутри щита).
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует российским требованиям к УЗИП.

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 3П 12,5кА класс I + II + III 280В совместим со всеми щитами, оснащёнными DIN-рейкой 35 мм. Монтаж выполняется с помощью стандартных клемм. Для правильной работы требуется надёжное заземление - система должна быть TN-S или TT. Подключение проводов - до 25 мм2. Обязательно соблюдать полярность: L1, L2, L3, N и PE должны быть подключены согласно схеме в руководстве. Нельзя использовать в IT-системах без предварительной адаптации.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и прошло сертификацию на соответствие требованиям безопасности для электротехнических изделий. Компоненты выполнены из самозатухающих материалов, обеспечивают термическую стабильность при срабатывании. Индикатор состояния (при наличии) показывает работоспособность - при выходе из строя необходимо заменить весь модуль.

Преимущества

• Комбинированный класс I+II+III - одна единица заменяет несколько уровней защиты, снижает стоимость и сложность монтажа.
• Высокая разрядная способность (30 кА) - эффективно гасит даже сильные импульсы от молний.
• Широкий диапазон температур (-40…+70 C) - надёжно работает в суровых условиях, в том числе в холодных регионах.
• Поддержка двух систем заземления (TN-S, TT) - универсальность для различных проектов.
• Серия OptiDin - стандартизированная компактная форма, легко интегрируется в существующие решения КЭАЗ.

Ограничения применения

• Не предназначен для установки вне закрытого корпуса - степень защиты IP20 исключает использование на открытом воздухе.
• Не защищает от постоянного перенапряжения - для этого нужны стабилизаторы или реле контроля напряжения.
• Не применяется в системах IT без специальных мер - требует наличия глухозаземлённой нейтрали.
• Работает только в сетях с номиналом 230 В - нельзя применять в 400 В или 480 В без преобразования.
• После многократных срабатываний срок службы ограничен - рекомендуется периодически проверять состояние индикатора.

Примеры использования

• Главный ввод в жилой дом - первый уровень защиты перед счетчиком.
• Щит управления насосной станцией - защита от импульсов через воздушную линию.
• Производственный цех с ЧПУ оборудованием - предотвращение повреждения плат управления.
• Объекты связи: базовые станции, серверные комнаты - защита от наведённых помех.

Практические советы

• Выбирая УЗИП, убедитесь, что посадочный диаметр кабеля не превышает 25 мм2 - иначе контакт будет плохим.
• Перед установкой отключите питание и проверьте отсутствие напряжения - работа под напряжением запрещена.
• При использовании в нескольких уровнях (I+II+III) - последовательно устанавливайте УЗИП с убывающими значениями уровня защиты (например, 1,3 кВ → 1,0 кВ → 0,8 кВ).
• Проверяйте индикатор состояния ежегодно - если он красный, замените устройство немедленно.
• Не используйте этот УЗИП как самостоятельное средство защиты от короткого замыкания - всегда сочетайте с автоматическим выключателем на 25–32 А.
• Для объектов с высокой вероятностью молниевых ударов (высотные здания, открытые площадки) рекомендуется дополнительно установить внешнюю молниеотводную систему.
