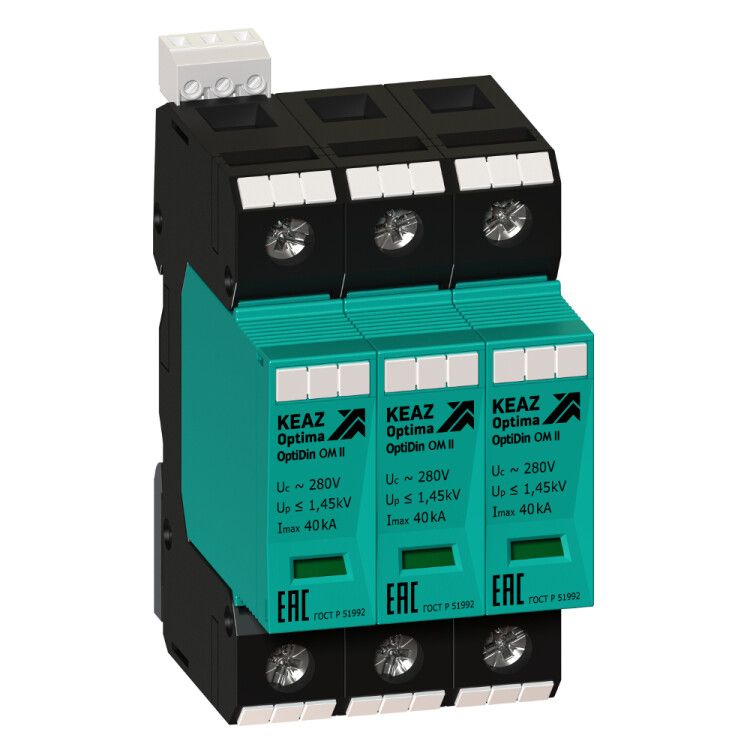

Ограничитель импульсных перенапряжений (УЗИП) 3П 40кА (класс II + III) OptiDin OM-II-3-280/40 - 114296 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 3П 40кА (класс II + III) OptiDin OM-II-3-280/40 от КэАЗ предназначен для защиты электронного оборудования от скачков напряжения в трёхфазных сетях 230 В. Устройство устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р 51992-2011. Модель OptiDin OM-II-3-280/40 сочетает функции класса II и III, обеспечивая многоступенчатую защиту.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 3П 40кА (класс II + III) OptiDin OM-II-3-280/40 защищает оборудование от высоковольтных импульсов, возникающих из-за грозовых разрядов, коммутационных процессов или аварий в сети. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Особенно эффективен там, где есть чувствительная автоматика - насосы, частотники, PLC, серверы, освещение, системы управления.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз L1, L2, L3;
• Номинальное напряжение: 230 В AC - совместим с европейскими и российскими трёхфазными системами 400 В (L-L);
• Максимальный разрядный ток (8/20): 40 кА - выдерживает самые мощные импульсы;
• Номинальный сброс импульсного тока: 20 кА - гарантированная долговечность при регулярных воздействиях;
• Уровень напряжения защиты: 1,3 кВ - предохраняет подключённую нагрузку от повреждений;
• Система заземления: TN-C - требует наличия PEN-проводника, не TN-S без доработки;
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать медные провода до 25 кв.мм;
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке;
• Степень защиты: IP20 - внутренняя установка, без защиты от воды и пыли;
• Диапазон температур: от –40C до +70C - работает даже в холодных цехах и летних теплицах;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные климатические зоны России;
• Род тока: переменный (AC) - не применяется в постоянном токе;
• Нормативный документ: ГОСТ Р 51992-2011 - сертифицирован по российским стандартам.

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 3П 40кА (класс II + III) OptiDin OM-II-3-280/40 монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 25 мм2. Обязательно соблюдайте полярность: вход - с верхней стороны, выход - с нижней. Нужна надёжная связь с PEN-проводником, так как устройство предназначено для систем TN-C. При использовании в TN-S требуется переход на TN-C или применение другого типа УЗИП. Не допускается параллельное соединение нескольких таких устройств без согласования с проектировщиком.

Безопасность и стандарты

Ограничитель импульсных перенапряжений (УЗИП) 3П 40кА (класс II + III) OptiDin OM-II-3-280/40 соответствует ГОСТ Р 51992-2011 и имеет одобрение для применения в РФ. Серия OptiDin прошла проверку на термическую стабильность и отказоустойчивость. Индикатор состояния (зелёный/красный) показывает работоспособность устройства - красный цвет означает необходимость замены. После срабатывания в случае серьёзного импульса устройство необходимо заменить, даже если индикатор остаётся зелёным - возможна скрытая деформация элементов.

Преимущества

• Объединение классов II+III - снижает количество компонентов в щите, экономит место;
• Высокая помехоустойчивость - способен выдерживать многократные импульсы без потери характеристик;
• Широкий температурный диапазон - надёжно работает в условиях сурового климата;
• Фиксированная система заземления TN-C - оптимизирована для старых объектов с единым PEN-проводником;
• Индикация состояния - позволяет оперативно диагностировать отказ без тестирования.

Ограничения применения

• Не для систем TN-S, TT без изменения схемы заземления - требует PEN-проводника;
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитках;
• Не предназначен для работы с постоянным током - только переменный (AC);
• Максимальное сечение 25 мм2 - не подходит для крупногабаритных силовых кабелей (>35 мм2);
• Не является заменой дифференциальному автомату - используется в комплексе с другими средствами защиты.

Примеры использования

• Щитовая на этаже жилого дома - защита розеточных групп и бытовой техники;
• Производственный участок с ЧПУ-станками - предотвращает сбои в управлении;
• Цех с частотными преобразователями - минимизация отказов двигателей;
• Административное здание с серверной - сохранение целостности IT-инфраструктуры;
• Жилищно-коммунальные объекты - защита насосов, систем водоснабжения и контроля.

Практические советы

• Выбирая УЗИП, всегда сверьте систему заземления вашего объекта - OptiDin OM-II-3-280/40 работает только в TN-C;
• Подключение выполняйте после отключения питания - работа под напряжением запрещена;
• Проверьте соответствие сечения кабеля - используйте кабели ≤25 мм2, чтобы избежать нагрева контактов;
• Установите рядом с основным автоматическим выключателем - это улучшает координацию защиты;
• Планово проверяйте состояние индикатора каждые 6–12 месяцев - особенно после грозового сезона;
• Не ремонтируйте устройство самостоятельно - при сработке меняйте полностью на аналогичную модель OptiDin OM-II-3-280/40.
