Ограничитель перенапряжений 3P 40кА C 420В ОП-101 | 18017DEK DEKraft APC

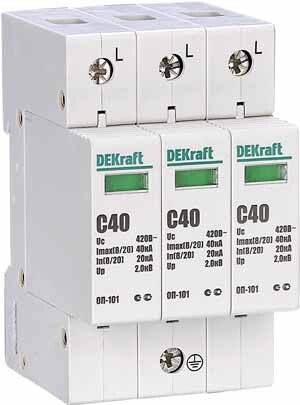

Ограничитель перенапряжения трехполюсный 40 кА класс C 420-440 В ОП-101 от DEKraft предназначен для защиты электрооборудования от импульсных перенапряжений в сетях переменного тока. Этот прибор устанавливается в распределительных щитах и обеспечивает надежную работу систем при скачках напряжения, таких как грозовые разряды или коммутационные выбросы.

Назначение и область применения

Ограничитель перенапряжения ОП-101 используется для защиты электронных устройств и оборудования от кратковременных высоковольтных импульсов. Он применяется в местах, где возможны резкие скачки напряжения: в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), групповых щитках и рядом с чувствительными нагрузками - например, частотными преобразователями, PLC, насосами, конвейерами и другим промышленным оборудованием.

Технические характеристики

• Тип: Ограничитель импульсных перенапряжений класса C
• Количество полюсов: 3 (трехполюсный)
• Номинальное напряжение: 400 В (рабочий диапазон 420–440 В)
• Номинальный импульсный ток (I_imp): 40 кА
• Отключающая способность: 40 кА
• Уровень напряжения защиты (U_p): 2 кВ
• Род тока: Переменный (AC)
• Количество модулей: 3 (по 18 мм каждый, всего 54 мм)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Максимальное сечение кабеля: 25 мм2
• Способ монтажа: На DIN-рейку 35 мм
• Диапазон рабочих температур: от -20 до +60 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с повышенной влажностью)
• Сигнализация: Оптическая (индикатор состояния работы)
• Нормативный документ: ГОСТ Р 51992-2002

Совместимость и монтаж

Ограничитель перенапряжения ОП-101 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных и жилых распределительных щитах. Монтаж выполняется путём фиксации на рейке с помощью защёлки. Подключение осуществляется кабелем с сечением до 25 мм2 - подходят как одножильные, так и многожильные провода. Для правильного функционирования требуется подключение ко всем трём фазам и нулевому проводу (если система TN-S или TN-C-S). Сигнальный контакт позволяет подключить внешнюю цепь оповещения (например, реле или индикацию в пульте управления) при выходе из строя.

Безопасность и стандарты

Ограничитель соответствует требованиям ГОСТ Р 51992-2002, который регламентирует параметры и методы испытаний устройств защиты от импульсных перенапряжений. Класс C указывает на то, что прибор рассчитан на защиту от прямых ударов молнии и мощных импульсов, передаваемых по силовым линиям. Индикатор состояния позволяет оперативно выявить отказ устройства, предотвращая риск эксплуатации поврежденного ограничителя.

Преимущества

• Высокая энергоемкость - способен поглощать импульсы до 40 кА, что делает его подходящим для объектов с высокой вероятностью попадания молний или слабой заземляющей сети.
• Низкий уровень ограничения напряжения (2 кВ) снижает риск повреждения чувствительной электроники.
• Оптическая сигнализация позволяет контролировать работоспособность без вскрытия щита.
• Компактная форма (3 модуля) экономит место в щите.
• Работает в широком температурном диапазоне - подходит для установки в неотапливаемых помещениях и на улице внутри корпусов.

Ограничения применения

• Не предназначена для постоянного воздействия напряжения выше 440 В - превышение может вызвать пробой.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать в открытых или сырых условиях без дополнительного корпуса.
• Не заменяет основную защиту (например, УЗИП класса I) при наличии внешней молниеотводной системы - рекомендуется применять в паре с первичными ограничителями.
• Не предназначен для защиты цепей постоянного тока (DC).

Примеры использования

• Защита частотных преобразователей на промышленных станках.
• Установка в ГРЩ многоэтажного жилого дома для защиты всей внутренней сети.
• Обеспечение безопасности автоматических линий на пищевых производствах.
• Функциональная часть распределительного щита на складском комплексе с крупной техникой.

Практические советы

• Выбирая ОП-101, проверьте соответствие номинала напряжения вашей сети - он рассчитан на 400 В, но работает в диапазоне 420–440 В, что актуально для современных сетей с завышенным напряжением.
• При монтаже соблюдайте минимальные расстояния между входом и выходом - длинные провода увеличивают индуктивность и снижают эффективность защиты.
• Подключайте сигнальный контакт к контрольному устройству - это позволит своевременно менять вышедший из строя ограничитель, прежде чем произойдет повреждение оборудования.
• Проверяйте состояние индикатора при плановом обслуживании щита - если цвет изменился (обычно красный), замените ОП-101 даже если остальные элементы работают.
• Для максимальной защиты в системах с высокими требованиями к надежности сочетайте этот прибор с ограничителями класса B/I на входе.
