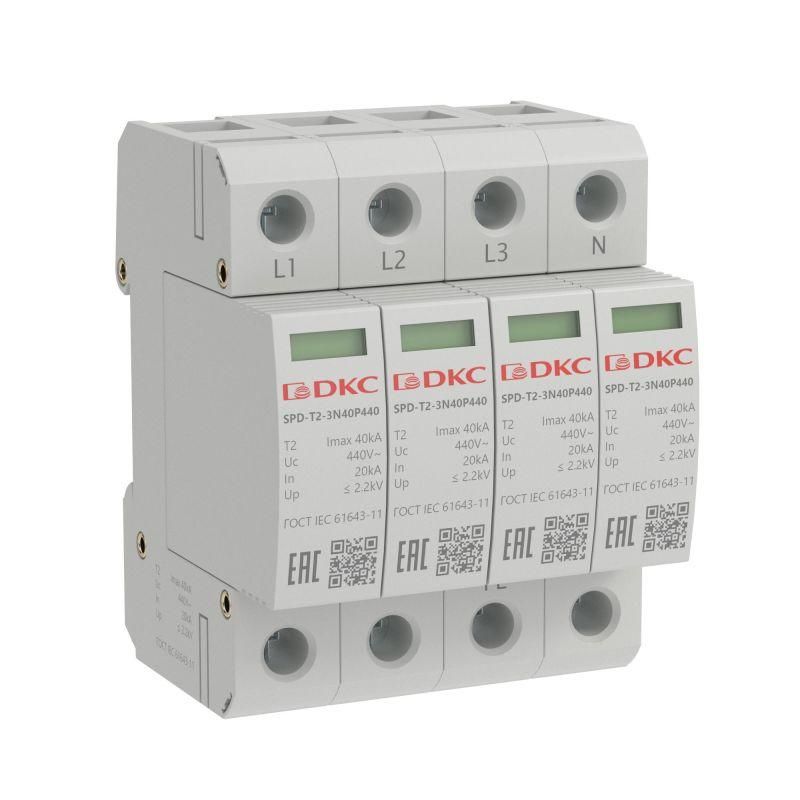

Устройство защиты от импульcных перенапряжений (УЗИП) YON max тип 2 4п Imax 40kA со сменным модулем Un 440V | SPD-T2-3N40P440 DKC ДКС

Устройство защиты от импульсных перенапряжений (УЗИП) тип 2, 4 полюса, Imax 40kA, со сменным модулем, Un 440V от бренда YON (серии YON MAX, артикул spd-t2-3n40p440) предназначено для защиты электрооборудования от кратковременных скачков напряжения, возникающих при грозовых разрядах или коммутационных процессах в сетях до 440 В.

Назначение и область применения

УЗИП типа 2 устанавливается на входе в здание или в распределительных щитах вторичной защиты - после основного УЗИП типа 1. Он снижает уровень импульсного перенапряжения до безопасного значения, защищая чувствительное оборудование: PLC, частотные преобразователи, серверы, освещение, бытовую технику и другие устройства. Подходит для объектов с системами питания TN-S, TN-C-S и TT: жилые дома, офисы, торговые центры, производственные помещения, школы и больницы.

Технические характеристики

• Номинальное напряжение: 440 В - работает в трёхфазных сетях с нулём, включая 400/230 В.
• Максимальный импульсный ток разряда (Imax): 40 кА - способен поглотить мощные импульсы, аналогичные прямому попаданию молнии в ЛЭП.
• Уровень напряжения защиты (Up): 2,2 кВ - максимальное напряжение, которое пройдёт через устройство во время разряда; ниже этого порога оборудование остаётся в безопасности.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Количество модулей: 4 - каждый полюс выполнен как самостоятельный сменный модуль, что позволяет менять повреждённый элемент без замены всего устройства.
• Максимальное сечение провода: 35 мм2 - совместим с крупными медными кабелями, используемыми в главных вводах.
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не предназначен для открытой установки вне шкафа.
• Способ монтажа: DIN-рейка 35 мм - стандартная система крепления для промышленных и жилищных щитов.

Совместимость и монтаж

УЗИП спроектирован для установки на DIN-рейке внутри распределительного щита. Каждый из четырёх модулей подключается отдельно: три фазы (L1–L3) и нейтральный проводник (N). Для работы требуется наличие защитного заземления (PE) - особенно важно для систем TN-S и TT. Монтаж выполняется с соблюдением правил: провода должны быть зачищены, затянуты моментом 1,8–2,2 Нм, не допускается перекос контактов. Сменный модуль легко извлекается и заменяется при срабатывании - достаточно открутить два винта и вытянуть блок.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61643-11 и международному стандарту IEC 61643-11 для УЗИП типа 2. Конструкция выполнена из армированного стекловолокном полиамида - материал устойчив к механическим воздействиям, не распространяет горение и сохраняет целостность даже при температуре до +90 C. Применение серийного решения YON MAX обеспечивает соответствие нормам безопасности для электромонтажа в России и странах ЕАЭС.

Преимущества

• Сменные модули - экономят время и деньги: при выходе одного полюса из строя не нужна замена всего УЗИП.
• Высокая пропускная способность (40 кА) - надёжно справляется с экстремальными импульсами, характерными для регионов с частыми грозами.
• Чёткая визуальная индикация состояния - каждая секция имеет цветовой индикатор (зелёный = исправен, красный = требует замены).
• Ударопрочный корпус - выдерживает механические нагрузки при транспортировке и монтаже, не деформируется при сборке щитов.
• Гарантия 5 лет - подтверждает качество материалов и технологий производства группы DKC.

Ограничения применения

• Не применяется как первичная защита - требует наличия УЗИП типа 1 на вводе здания при наличии внешней молниезащиты.
• Не рассчитан на постоянные перенапряжения - служит только для импульсных выбросов, не заменяет стабилизаторы или реле напряжения.
• IP20 - нельзя использовать в условиях повышенной влажности, пыли или на улице без герметичного шкафа.
• Работает только в сетях с глухозаземлённой нейтралью - не подходит для IT-систем.

Примеры использования

• Щит этажный в многоэтажном жилом доме - защита квартир от перенапряжений, прошедших через вводный УЗИП.
• Производственный участок с ЧПУ-станками - предотвращение выхода из строя дорогостоящего оборудования.
• Торговый центр с системами видеонаблюдения и POS-терминалов - обеспечение бесперебойной работы критически важных систем.
• Коттедж с автономной ветрогенерацией - защита инверторов и контроллеров заряда от импульсов в сети.

Практические советы

• Перед установкой проверьте, чтобы номинальное напряжение вашей сети (например, 400 В) не превышало 440 В - иначе возможен отказ.
• Обязательно подключите PE-проводник к шине заземления - без него УЗИП не будет работать эффективно.
• При замене модуля отключите питание всей цепи - даже при отключенном автомате на фазе может остаться потенциал на N-проводнике.
• Проверяйте индикаторы модулей ежегодно - красный цвет означает необходимость немедленной замены.
• Выбирайте место монтажа рядом с вводом - чем короче провода до УЗИП, тем лучше защита.
