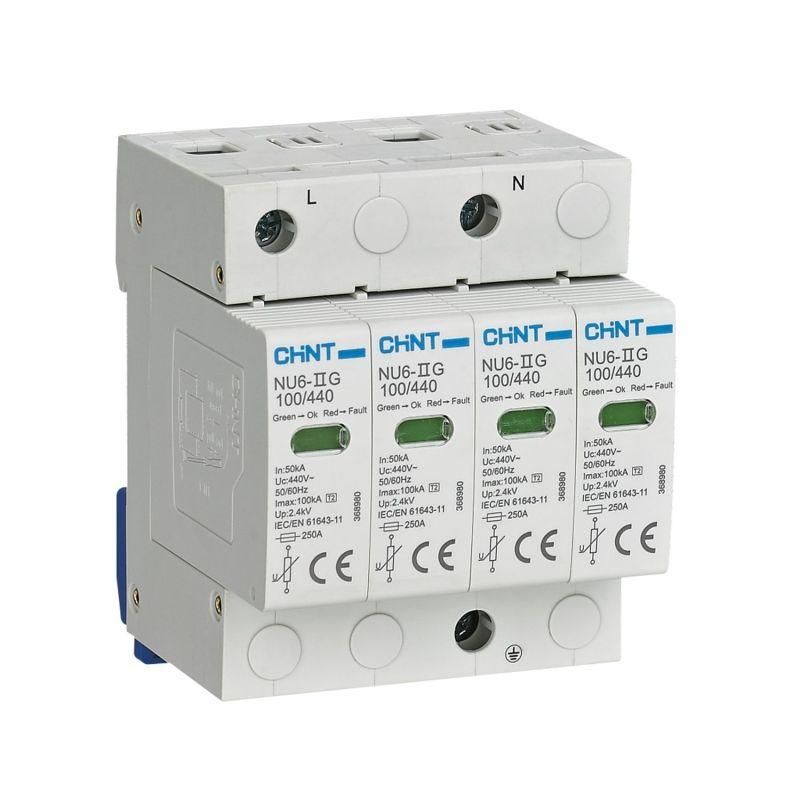

Ограничитель импульсных перенапряжений NU6-IIG 4п In=15кА Uc=440В Im=40кА (R) CHINT 252574

Ограничитель импульсных перенапряжений NU6-IIG 4P In=15кА Uc=440В Im=40кА (R) от CHINT предназначен для защиты электрооборудования от кратковременных высоковольтных импульсов - например, от грозовых разрядов или коммутационных скачков. Устройство устанавливается в распределительных щитах и обеспечивает надёжную работу сетей с напряжением до 440 В.

Назначение и область применения

Ограничитель импульсных перенапряжений NU6-IIG 4P In=15кА Uc=440В Im=40кА (R) защищает оборудование от импульсных перенапряжений, возникающих при молниях, авариях в ЛЭП или работе мощных нагрузок. Подходит для установки в жилых, офисных и промышленных объектах. Применяется в сетях с системами заземления TN, TT и IT. Особенно актуален для защиты частотных преобразователей, PLC, серверов, насосов, конвейеров и другого чувствительного оборудования.

Технические характеристики

• Количество полюсов: 4P - защита всех фаз и нуля одновременно
• Номинальное напряжение переменного тока (U_c): 440 В - рассчитан на сети 400 В с запасом по напряжению
• Номинальный разрядный ток (I_n): 15 кА - способен выдерживать типичные импульсы многократно
• Максимальный разрядный ток (I_m): 40 кА - предельная нагрузка при экстремальных событиях (например, близком попадании молнии)
• Уровень напряжения защиты (U_p): 2 кВ - максимальное напряжение, которое пройдёт через устройство к защищаемому оборудованию
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Ширина одного полюса: 18 мм - компактный форм-фактор для плотной сборки
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными щитами

Совместимость и монтаж

Ограничитель импульсных перенапряжений NU6-IIG 4P In=15кА Uc=440В Im=40кА (R) монтируется на стандартную DIN-рейку 35 мм. Для подключения используются клеммы с моментом затяжки 0,5–0,7 Нм - избыточное усилие может повредить контакт. Кабели должны иметь сечение 0,5–25 мм2. Обязательно соблюдать минимальную длину проводов между устройством и защищаемым оборудованием - чем короче, тем эффективнее защита. Монтаж выполняется после основного автоматического выключателя, перед группой потребителей.

Безопасность и стандарты

Ограничитель импульсных перенапряжений NU6-IIG соответствует требованиям IEC 61643-11 и ГОСТ Р 51992. Произведён с учётом степени загрязнения 2 - допустимо использование в помещениях с нормальной степенью запылённости. Ударная волна 8/20 мкс - стандартный тестовый сигнал, используемый для проверки работоспособности при грозовых импульсах.

Преимущества

• Четыре полюса обеспечивают комплексную защиту - все фазы и нулевой проводник
• Высокий уровень защиты (2 кВ) снижает риск выхода из строя дорогостоящего оборудования
• Компактная ширина (18 мм на полюс) позволяет экономить место в щите
• Подтверждённая долговечность при многократных импульсах благодаря номинальному току 15 кА
• Работает в широком спектре систем заземления - TN, TT, IT

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от влаги и пыли
• Не заменяет основную защиту от перегрузок и коротких замыканий - требует обязательной установки с автоматическим выключателем
• Не рекомендован для сетей выше 440 В - превышение напряжения вызывает отказ устройства
• Не имеет встроенной сигнализации состояния - требуется внешний контроль (например, через вспомогательные контакты, если они установлены)

Примеры использования

• Защита входного щита многоэтажного дома - предотвращает повреждение бытовой техники при грозе
• Щит управления промышленным конвейером - защищает контроллеры и датчики от импульсов от двигателей
• Распределительный щит торгового центра - сохраняет работоспособность системы освещения и POS-терминалов
• Объекты с частыми перебоями в энергоснабжении - снижает вероятность выхода из строя ИБП и серверов

Практические советы

• Выбирая Ограничитель импульсных перенапряжений NU6-IIG 4P In=15кА Uc=440В Im=40кА (R), убедитесь, что ваша сеть работает на 400 В - это оптимальный режим, а 440 В - максимум
• При использовании в промышленном щите обязательно подключайте его параллельно с главным автоматом - он не защищает от сверхтоков
• Проверьте посадочные места на DIN-рейке - устройство занимает 72 мм (4 × 18 мм), учитывайте свободное пространство
• Если нужна визуальная индикация состояния - выбирайте модификацию с вспомогательными контактами (1НО + 1НЗ)
• Периодически осматривайте корпус на наличие трещин или потемнений - признаки перегрева или пробоя
