Ограничитель перенапряжения LVA-440B-CL (Uраб - 440 В) EKF PROxima | lva-440-cl

Ограничитель перенапряжения LVA-440B-CL (Uраб - 440 В) от EKF серии PROxima предназначен для защиты электрооборудования и сетей от импульсных скачков напряжения, таких как грозовые разряды или коммутационные перенапряжения. Устройство надёжно работает в экстремальных условиях и монтируется на воздушных линиях с помощью внешнего зажима.

Назначение и область применения

Ограничитель перенапряжения LVA-440B-CL (Uраб - 440 В) защищает оборудование от кратковременных повышенных напряжений, возникающих при молниях, аварийных отключениях или включении мощных нагрузок. Подходит для установки на воздушных линиях электропередачи, в распределительных щитах, на входе в здания, а также рядом с чувствительными устройствами - насосами, автоматикой, системами управления.

Технические характеристики

• Рабочее напряжение: 440 В - предназначено для трёхфазных сетей с напряжением до 440 В переменного тока
• Номинальный разрядный ток: 40 кА - способен выдерживать однократные импульсы тока до 40 тысяч ампер без повреждения
• Уровень защитного напряжения: 1200 В - после срабатывания на выходе остаётся напряжение не выше 1200 В, что безопасно для большинства бытовых и промышленных приборов
• Температурный диапазон: от -60 C до +50 C - работает в суровых климатических условиях, включая Арктику и жаркий юг
• Материал корпуса: пластик - легкий, прочный, не проводит ток, не требует специального покрытия
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, поэтому не рекомендован для прямого контакта с агрессивной средой

Совместимость и монтаж

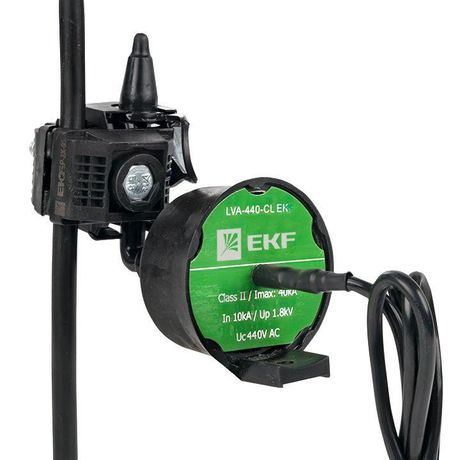

Ограничитель перенапряжения LVA-440B-CL (Uраб - 440 В) устанавливается на фазные провода воздушных ЛЭП с помощью ответвительного прокалывающего зажима. Этот зажим не входит в комплект и должен быть приобретён отдельно. Монтаж выполняется на опорах или кронштейнах. Обязательно соблюдать минимальную длину свободного участка провода перед точкой подключения. Нельзя использовать для монтажа в замкнутых металлических шкафах без вентиляции - риск перегрева при длительной работе.

Преимущества

• Высокая помехоустойчивость благодаря металл оксидным варисторам - обеспечивают быстрое реагирование на импульсы
• Стойкость к UV-излучению и перепадам температур - не теряет свойств даже при долгой эксплуатации на открытом воздухе
• Нет необходимости в обслуживании - устройство не содержит движущихся частей и не требует регулярной проверки
• Совместимость со стандартной арматурой ЛЭП - легко интегрируется в существующую инфраструктуру

Ограничения применения

• Не предназначен для защиты оборудования постоянного тока - только для переменного тока до 440 В
• Не защищает от длительных перенапряжений - только от кратковременных импульсов
• Отсутствие защитного покрытия - нельзя устанавливать в местах с химически активной средой (например, около химзаводов, морского побережья без дополнительной защиты)
• Требуется обязательный прокалывающий зажим - без него устройство невозможно подключить

Примеры использования

• На столбах ЛЭП 0,4 кВ перед входом в дом или цех
• Перед частотниками, PLC-контроллерами и насосными станциями на открытых площадках
• На сельскохозяйственных объектах с длинными воздушными линиями, подверженными грозовым разрядам
• В качестве вторичной защиты совместно с основным УЗИП внутри щита

Практические советы

• Выбирайте прокалывающие зажимы с подходящим сечением провода - обычно 16–95 мм2, сверьтесь с документацией зажима
• Проверьте целостность корпуса LVA-440B-CL (Uраб - 440 В) перед установкой - трещины или деформации недопустимы
• Не закрывайте устройство герметичными кожухами - требуется естественный теплообмен
• При наличии нескольких ограничителей на одной линии - располагайте их на расстоянии не менее 1 метра друг от друга
• После крупного грозового разряда осмотрите устройство: если есть следы потемнения или запах горелого - замените LVA-440B-CL (Uраб - 440 В)
