Ограничитель импульсного перенапряжения ОПС1-B 4Р In=30kA Un=400B Im=60kA | MOP20-4-B IEK

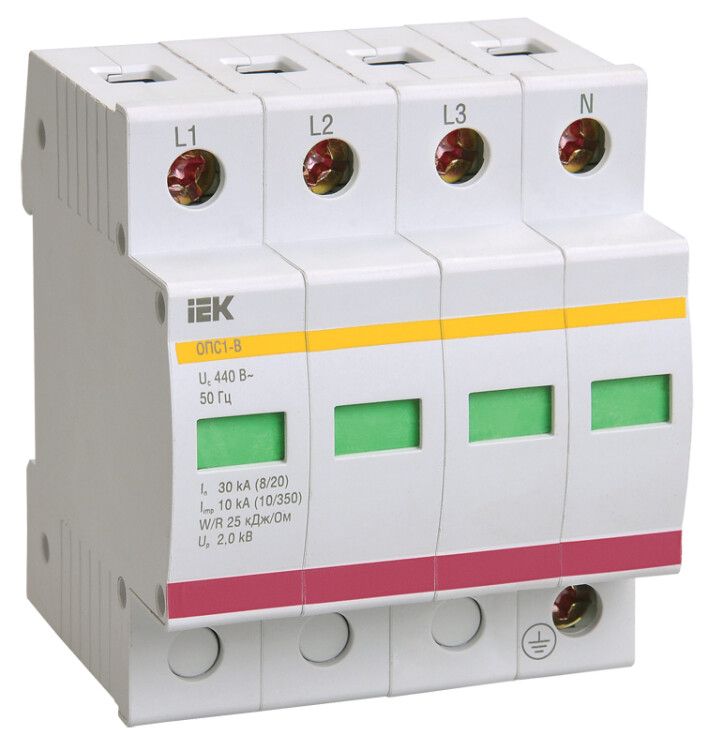

Ограничитель перенапряжения четырехполюсный ОПС1-В 4Р In=30кА Un=400В Im=60кА от IEK (ИЭК) - это устройство для защиты электрооборудования в зданиях от скачков напряжения, вызванных молниями или включением крупных нагрузок. Артикул mop20-4-b относится к модернизированной серии KARAT и обеспечивает надежную работу без необходимости замены модулей.

Назначение и область применения

Ограничитель перенапряжения четырехполюсный ОПС1-В 4Р In=30кА Un=400В Im=60кА защищает электрические сети переменного тока 400 В от импульсных перенапряжений, возникающих при грозовых разрядах или коммутациях в сетях высокого напряжения. Подходит для установки в щитах жилых, офисных, торговых и промышленных объектов. Применяется на входе в здание или перед чувствительным оборудованием - например, автоматикой, серверами, системами освещения.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (до 440 В постоянного тока)
• Номинальный разрядный ток (In): 30 кА (по стандарту 8/20 мкс)
• Общий импульсный ток (Im): 60 кА - способен выдерживать одиночные мощные разряды
• Класс защиты: B - предназначено для установки на втором уровне защиты (внутри здания)
• Остаточное напряжение: до 400 В - минимально возможное значение после срабатывания
• Количество полюсов: 4 - защита всех фаз и нуля (L1, L2, L3, N)
• Способ монтажа: на DIN-рейку 35 мм, занимает 4 модуля
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновения, не герметична
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C
• Сигнализация: оптический индикатор состояния (зеленый = работоспособен, красный = требует замены)
• Нормативный документ: ГОСТ Р 51992-2011

Совместимость и монтаж

Ограничитель перенапряжения четырехполюсный ОПС1-В 4Р In=30кА Un=400В Im=60кА совместим с любыми шкафами и щитами, имеющими стандартную DIN-рейку 35 мм. Монтируется вводными проводниками сечением до 25 мм2. Для правильного подключения требуется соблюдать порядок фаз и нулевого провода. Нельзя использовать в цепях постоянного тока выше 440 В. Устройство не имеет сменных модулей - при выходе из строя заменяется полностью.

Безопасность и стандарты

Ограничитель соответствует требованиям ГОСТ Р 51992-2011 и классифицируется как устройство защиты уровня B. Встроенная термозащита отключает элементы при перегреве, предотвращая риск возгорания. Индикация цветом позволяет оперативно определить состояние устройства без тестирования. IP20 не обеспечивает защиту от воды - не применяется во влажных помещениях без дополнительной защиты.

Преимущества

• Отсутствие сменного варисторного модуля - повысила надежность и снизила стоимость
• Сниженное остаточное напряжение - лучше защищает чувствительную электронику
• Увеличенная рассеиваемая мощность - меньше тепловых потерь, выше долговечность
• Оптическая индикация - легко контролировать работоспособность без оборудования
• Срок службы 15 лет - не требует плановой замены в течение всего срока эксплуатации здания

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не используется в цепях постоянного тока свыше 440 В
• Не заменяет основной УЗО или автоматический выключатель - работает в паре с ними
• Не рекомендуется для первичной защиты на вводе - для этого нужен класс C; ОПС1-В 4Р - второй уровень
• При аварийном срабатывании устройство не восстанавливается - необходимо полное удаление и замена

Примеры использования

• Главный распределительный щит многоквартирного дома
• Щит управления на производственном участке с частотными преобразователями
• Входной щит офисного здания с серверной комнатой
• Распределительный щит торгового центра с LED-освещением и точками продаж

Практические советы

• Выбирайте ОПС1-В 4Р In=30кА Un=400В Im=60кА для защиты уже внутри здания, после главного автомата - он не заменяет первый уровень защиты (класс C)
• Проверяйте индикатор при каждом обслуживании щита - красный цвет означает необходимость замены
• Подключайте кабели плотно - плохой контакт увеличивает нагрев и снижает эффективность
• Не устанавливайте рядом с источниками тепла - даже при UHL4 допустима работа только в нормальном температурном режиме
• При проектировании системы защиты используйте рекомендованный ассортимент IEK - сочетание с другими изделиями серии KARAT гарантирует согласованность параметров
