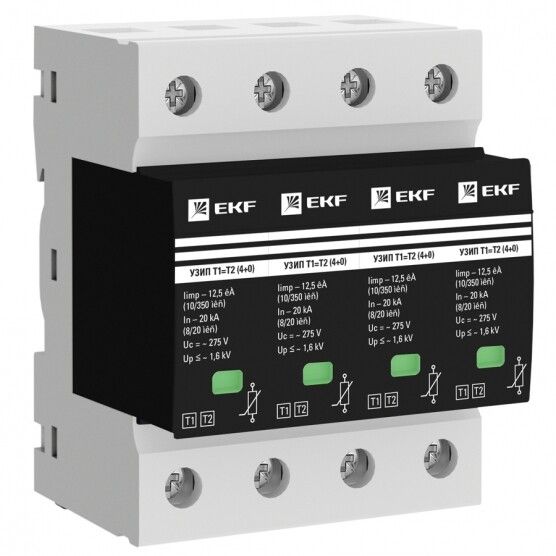

Устройство защиты от импульсных перенапряжений Т1+Т2; Iimp-12,5кА; In-20кА; Uc-275В; 3+1 от бренда EKF (артикул ov12-31-506) предназначен для защиты электрооборудования от высоковольтных импульсов, возникающих при молниях и других скачках напряжения. Это устройство устанавливается на DIN-рейку и работает совместно с другими элементами системы молниезащиты.

Назначение и область применения

Устройство защиты от импульсных перенапряжений Т1+Т2; Iimp-12,5кА; In-20кА; Uc-275В; 3+1 применяется в качестве первой и второй ступени защиты в распределительных щитах зданий. Оно защищает оборудование от прямых ударов молнии в воздушные линии или систему внешней молниезащиты, а также от вторичных импульсов, вызванных этими событиями. Подходит для объектов с высоким риском поражения молнией: промышленные цеха, жилые многоквартирные дома, энергообъекты, транспортная инфраструктура.

Технические характеристики

• Номинальный импульсный ток (Iimp): 12,5 кА - способно выдерживать один импульс молнии такой силы;
• Номинальный ток разрядника (In): 20 кА - обеспечивает надёжную работу при повторяющихся импульсах меньшей мощности;
• Номинальное рабочее напряжение (Uc): 275 В - максимальное допустимое напряжение сети переменного тока до 400 В между фазами;
• Уровень защиты (Up): 1,6 кВ - предельное напряжение, которое пройдёт через устройство при срабатывании;
• Количество полюсов: 4 - защита всех трёх фаз и нулевого провода (конфигурация 3+1);
• Способ монтажа: установка на DIN-рейку 35 мм;
• Габарит: 4 модуля - занимает 72 мм по ширине;
• Максимальное сечение проводника: 25 мм2 - позволяет использовать медные провода до этого сечения;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Сигнализация: оптический индикатор - показывает состояние работоспособности (зелёный = исправно, красный = требуется замена);
• Гарантийный срок: 84 месяца (7 лет).

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений Т1+Т2; Iimp-12,5кА; In-20кА; Uc-275В; 3+1 совместимо с системами TN-S и IT, где есть отдельный PE-проводник. Конфигурация 3+1 означает, что каждый из трёх фазных проводников защищён относительно N, а N - относительно PE. Монтаж выполняется на стандартной DIN-рейке 35 мм. Все четыре проводника (L1, L2, L3, N) подключаются к соответствующим клеммам. PE-проводник подводится от шины заземления. Кабели должны иметь сечение не более 25 мм2. После подключения проверьте плотность затяжки клемм - недостаточно затянутый контакт снижает эффективность защиты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51992-2002 и IEC 61643-11. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Индикация состояния позволяет своевременно выявить выход из строя, что повышает безопасность обслуживания. Несмотря на наличие оптической сигнализации, устройство не является автоматическим выключателем - оно не отключает питание при аварии, а лишь ограничивает перенапряжение.

Преимущества

• Высокая устойчивость к одиночным импульсам большой мощности (Iimp=12,5 кА) - подходит для зон с высокой грозовой активностью;
• Комбинированная защита T1+T2 - сочетает функции защиты от прямого удара молнии и последующих импульсов;
• Чёткая визуальная индикация состояния - позволяет контролировать работоспособность без тестирования;
• Длительная гарантия (7 лет) - свидетельствует о долговечности компонентов;
• Поддержка конфигурации 3+1 - идеально для современных сетей TN-S с отдельным PE-проводником.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности или запылённости - степень защиты IP20 требует установки внутри закрытого щита;
• Не заменяет основной коммутационный аппарат - не отключает нагрузку при перегрузке или КЗ;
• Работает только в сетях с номинальным напряжением до 400 В - нельзя применять в сетях выше 400 В или с постоянным током (напряжение постоянного тока - 0 В);
• Не подходит для схем TT или TN-C - требует наличия отдельного PE-провода (система TN-S обязательна).

Примеры использования

• Главный входной щит многоэтажного жилого дома - первая точка защиты перед внутренними распределительными щитами;
• Производственный корпус с крупной техникой (станки, насосы, конвейеры) - предотвращает выход из строя чувствительной электроники;
• Объекты связи и АСУ ТП - защищает серверы, PLC, датчики от импульсных помех;
• Автомобильные парковки и АЗС - там, где возможны попадания молний в ЛЭП рядом с объектом.

Практические советы

• Перед установкой убедитесь, что система питания - TN-S. Если используется TN-C, потребуется переход на TN-S или применение другого типа УЗИП;
• Длина соединительных проводов от УЗИП до шины PE должна быть минимальной - не более 0,5 метра, чтобы снизить индуктивные потери;
• Проверяйте индикатор состояния каждые 6–12 месяцев - при изменении цвета на красный устройство необходимо заменить;
• Не устанавливайте несколько таких устройств в одном щите без координации - они должны быть согласованы по уровню защиты и времени срабатывания;
• При проектировании системы молниезащиты используйте УЗИП Т1+Т2; Iimp-12,5кА; In-20кА; Uc-275В; 3+1 как первый этап, после него - УЗИП Т2 для внутренних щитов.
