Ограничитель импульсных напряжений серии ОПВ-C/4P In 20кА 400В (с сигнализацией) EKF PROxima | opv-c4

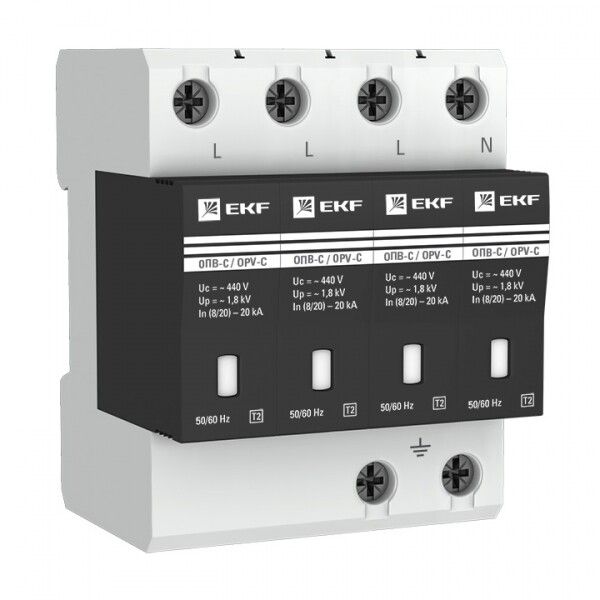

Ограничитель импульсных перенапряжений ОПВ-C/4P In 20кА 400В с сигнализацией от EKF защищает оборудование от скачков напряжения в сетях 380/220 В, устанавливается на DIN-рейку и подходит как для промышленных, так и для бытовых объектов.

Назначение и область применения

Ограничитель импульсных перенапряжений ОПВ-C/4P In 20кА 400В с сигнализацией предназначен для защиты электроники и оборудования от импульсных перенапряжений, вызванных:

• ударами молнии - как прямыми, так и косвенными (через грунт, соседние сооружения или облака);
• коммутационными процессами - включением/выключением мощных нагрузок, аварийными режимами (например, КЗ на землю), резонансными колебаниями в сети.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, АТС, насосных станций и других объектов с сетью TN-C. Применяется там, где важна надежная защита чувствительной аппаратуры - автоматики, компьютеров, контроллеров, освещения.

Технические характеристики

• Тип устройства: Ограничитель импульсных перенапряжений (УЗИП) класса C;
• Номинальное напряжение: 400 В переменного тока (AC);
• Частота: 50 Гц;
• Количество полюсов: 4 - защита всех фаз и PEN-проводника;
• Номинальный импульсный ток (I_n): 20 кА - способен выдерживать типовые импульсы молнии;
• Номинальная отключающая способность: 20 кА - обеспечивает безопасное отключение при аварии;
• Уровень защиты (U_p): 1,8 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания;
• Сигнализация: оптическая - красный индикатор показывает состояние работы (зелёный - норма, красный - замена требуется);
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды или пыли;
• Количество модулей: 4 - занимает 4 ширины стандартной DIN-рейки;
• Максимальное сечение кабеля: 16 мм2 - для подключения к устройству;
• Максимальное сечение проводника: 25 мм2 - допустимый максимум для входящих/исходящих проводов;
• Диапазон температур: от –40 C до +55 C - работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью эксплуатации в закрытых помещениях;
• Материал корпуса: термостойкий пластик;
• Гарантийный срок: 7 лет (84 месяца);
• Нормативный документ: ГОСТ Р 51992-2002 (соответствует МЭК 61643-1-98).

Совместимость и монтаж

Ограничитель импульсных перенапряжений ОПВ-C/4P In 20кА 400В с сигнализацией монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через болтовые зажимы. Для правильной работы необходимо соблюдение следующего:

• Устройство рассчитано исключительно для сетей типа TN-C - совмещённый PEN-проводник; применение в системах TT, TN-S или IT требует дополнительных решений;
• Максимальное сечение подключаемого провода - 16 мм2 для выводов устройства, до 25 мм2 для внешних проводников;
• Необходимо обеспечить минимальную длину подводящих проводов - чем короче, тем эффективнее защита;
• Обязательно использовать параллельно установленный автоматический выключатель или предохранитель на 25–40 А для защиты от сверхтоков;
• При монтаже в щите важно избежать механического контакта с другими элементами - корпус не имеет защиты от случайного прикосновения.

Безопасность и стандарты

Ограничитель импульсных перенапряжений ОПВ-C/4P соответствует требованиям ГОСТ Р 51992-2002 и международному стандарту IEC 61643-1. Обеспечивает защиту от перенапряжений, снижает риск возгорания и выхода из строя дорогостоящего оборудования. Индикация состояния позволяет своевременно выявить отказ и произвести замену до аварии. Однако устройство не защищает от постоянного перенапряжения или длительных просадок напряжения - для этого нужны другие решения (например, стабилизаторы).

Преимущества

• Высокая импульсная стойкость - 20 кА обеспечивают надёжную защиту даже в регионах с высокой грозовой активностью;
• Оптическая сигнализация - наглядно показывает работоспособность без необходимости тестирования;
• Широкий температурный диапазон - можно устанавливать в неотапливаемых щитовых;
• Длинная гарантия - 7 лет указывают на качество комплектующих и долговечность;
• Совместимость с популярными сериями EKF - легко заменяется аналогичными изделиями в рамках одной линейки.

Ограничения применения

• Не применяется в сетях TN-S, TT, IT - требуются другие модели (например, ОПВ-C/3P+1 или ОПВ-C/4P+1);
• Не защищает от длительных перегрузок, просадок напряжения или повышенного напряжения более 400 В - нужен дополнительный контроль;
• IP20 - нельзя устанавливать во влажных, запылённых или открытых местах (например, на улице или в сыром цеху без оболочки);
• Не предназначен для защиты слаботочных цепей (связь, Ethernet, CCTV) - для них нужны SPD специального типа;
• После одного серьёзного импульса (ближе к 20 кА) срок службы значительно сокращается - рекомендуется периодическая проверка.

Примеры использования

• Главный ввод в многоквартирный дом - защита всей внутренней электропроводки;
• Щитовая на производстве - защита ЧПУ-станков, PLC, датчиков и приводов;
• Административные здания - защита серверов, систем видеонаблюдения, лифтовой автоматики;
• Автомобильные сервисы - защита зарядных станций и диагностического оборудования;
• Сельскохозяйственные объекты - защита насосов, систем орошения, автоматических кормушек.

Практические советы

• Выбирая ОПВ-C/4P In 20кА 400В с сигнализацией, убедитесь, что ваша система - именно TN-C. Если PEN-проводник разделён - используйте версию с 5 полюсами;
• При монтаже подключайте устройство как можно ближе к главному вводу - минимизируйте длину проводов до 0,5 метра;
• Проверяйте индикатор хотя бы раз в месяц - если он стал красным, замените устройство немедленно;
• Не экономьте на сечении кабеля - используйте медные провода 10–16 мм2 для подключения к ОПВ-C/4P;
• При наличии нескольких уровней защиты (класс B+C) - этот прибор устанавливают на втором уровне, после основного УЗИП в этажном щите;
• Храните запасной экземпляр - особенно в удалённых точках, где ремонт может занять время.
